Что такое электромагнитный клапан?

В чём отличие пневмораспределителей от гидрораспределителей?

Электромагнитный клапан представляет собой пневматический клапан или гидравлический клапан с электрическим приводом, обычно используемый для управления расходом или направлением потока воздуха или жидкости в гидравлических или пневматических системах.

Часто электромагнитные клапаны в пневматических системах называют пневмораспределителями, а в гидравлических системах — гидрораспределителями.

Электромагнитный клапаны с электромагнитным приводом (с электромагнитной катушкой)  используются в распределительных системах, чаще всего в конфигурациях с седельным клапаном или золотником.

Золотник или седло электромагнитного клапана соединены с поршнем изготовленным из черного металла, который обычно находится в центре пружины или со смещением. Поршень движется в трубчатом сердечнике изготовленным из цветного металла, который окружен витками электрической обмотки. Диапазон рабочего напряжения катушки может лежать в широком диапазоне, а именно от 12 - 48 В постоянного тока до 110 - 220 В переменного тока. Когда электрический ток проходит через электромагнитную катушку, создается магнитное поле, которое перемещает поршень внутрь или наружу,

Наиболее распространенные электромагнитные клапаны представляют собой двухходовые двухпозиционные тарельчатые клапаны, которые просто открываются и закрываются, чтобы обеспечить поток, когда на их катушку подается напряжение. Доступны версии «нормально открытые» и «нормально закрытые», которые представляют собой клапаны, открытые или закрытые в своем нормальном положении.  Нормально замкнутый в гидравлической цепи противоположен нормально разомкнутому в электронной цепи, где это означает, что переключатель или контакт разомкнут и ток не течет.

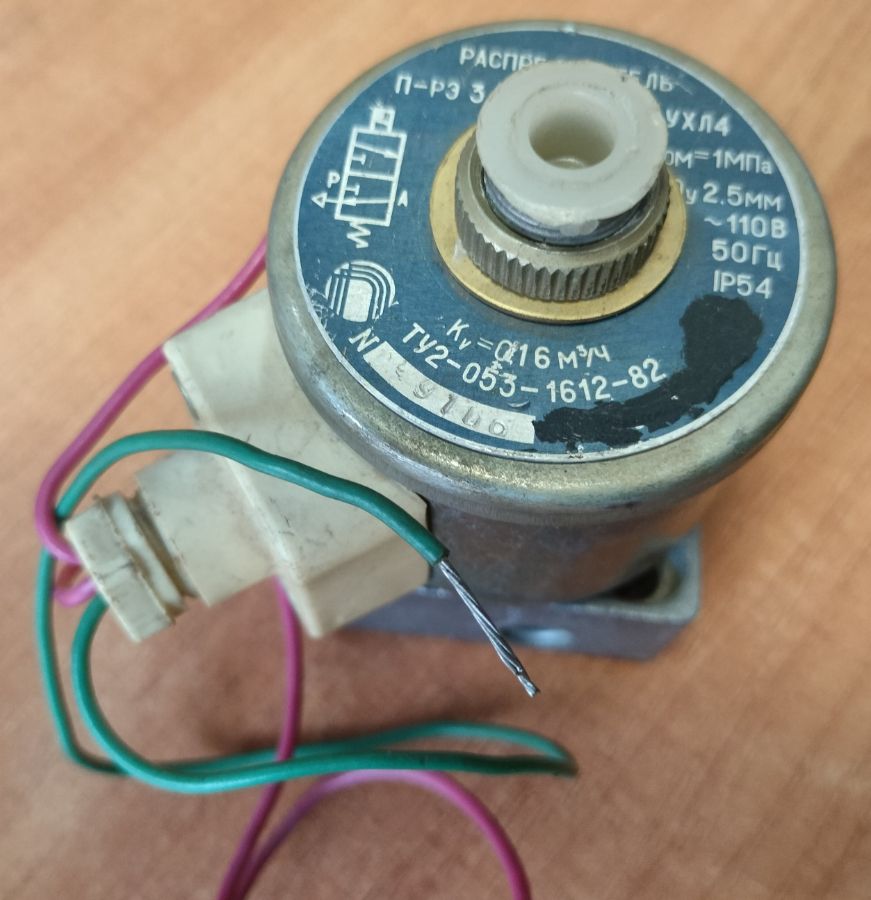

Также распространены трехходовые двухпозиционные тарельчатые гидрораспределители или пневмораспределители, которые позволяют перенаправлять поток жидкости или воздуха из одного канала в другой. Два трехходовых двухпозиционных клапана, соединенных параллельно (распределители 3/2), могут использоваться для управления пневмоцилиндром или гидроцилиндром в обоих направлениях. Хотя конструкция варьируется в зависимости от области применения данных электромагнитных клапанов.

Цепи электромагнитных  гидрораспределителей или пневмораспределителей могут включать в себя специальную катушку, которая перемещается внутри специального корпуса клапана. К каждому концу катушки можно прикрепить поршень, что позволяет электромагнитному клапану - распределителю перемещаться в любом направлении, предоставляя, таким образом, три различных варианта регулировки положения. Гидравлический электромагнитный распределительный клапан 4/3 является одной из самых популярных конфигураций, обеспечивающих двунаправленное управление гидроцилиндром в одном корпусе клапана. Каналы электромагнитного клапана соответствуют тому, сколько присоединительных портов (штуцеров) он имеет, а «положения» электромагнитного клапана соответствуют тому, сколько функциональных состояний может существовать в них. Трехпозиционный электромагнитный клапан требует нейтрального положения с центрированием пружины, а также двух положений срабатывания.

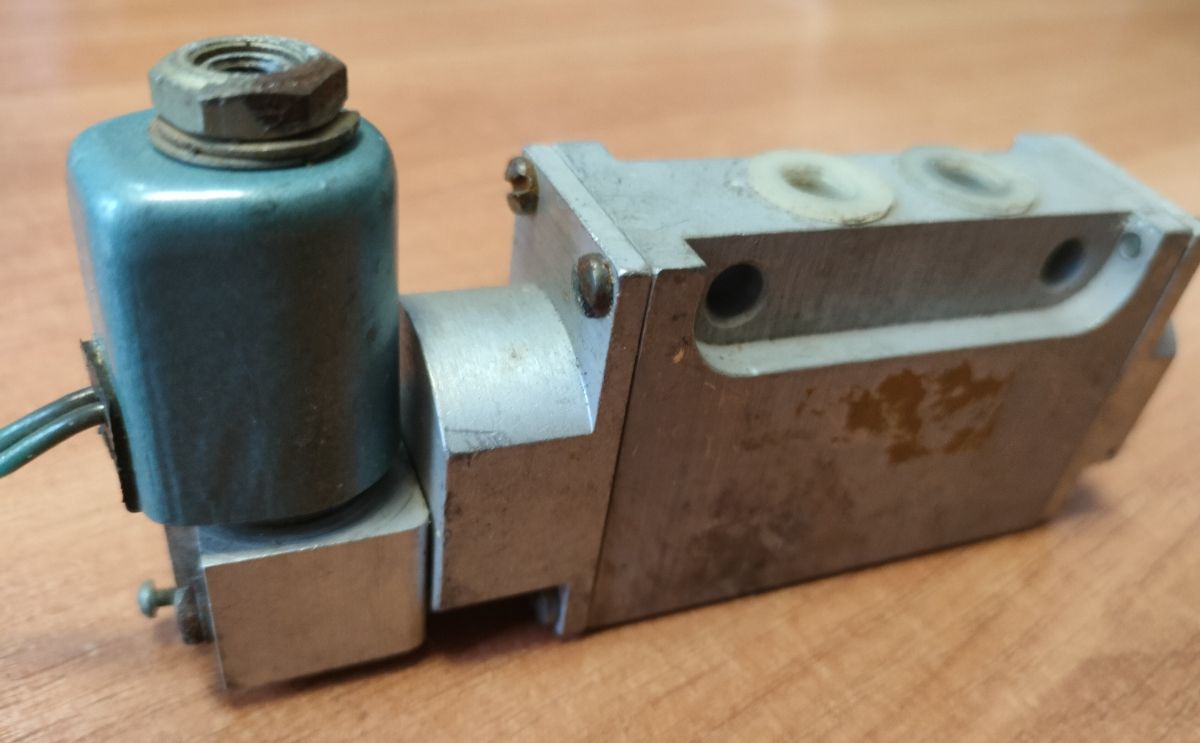

Доступны пневмораспределители с 5 внешними присоединительными портами (штуцерами), что позволяет электромагнитному клапану 5/3 управлять устройствами с гидравлическими цилиндрами. Ходы пневматического клапана также включают его выпускное отверстие, к которому обычно есть два хода (канала).

Электромагнитные клапаны для гидравлических или пневматических устройств  доступны в виде  блоков с каналами, таких как пневматические или гидравлические клапаны ISO. Эти клапаны имеют стандартный монтаж и подключение, что позволяет использовать клапаны любого производителя для установки на одну и ту же трубу. В основном эти клапаны также довольно энергоэффективны и легко доступны на рынке.

Катушки электромагнитных клапанов доступны с разъемами DIN, подводящими проводами,  или любой другой популярной формой электрического соединения, используемой в гидравлике и технике автоматизации. Электромагнитные клапаны имеют сменные электромагнитные катушки, что позволяет быстро и легко заменить их в случае выхода из строя. Катушки имеют широкий спектр и назначение использования. Некоторые из них предназначены для промышленных сред с постоянными атмосферными условиями. Неоднородные среды предъявляют гораздо более высокие требования и требуют катушек, которые могут работать при экстремальных температурах и подвергаться воздействию загрязненной среды.
