Ремонт насоса вакуумного НВР-16Д

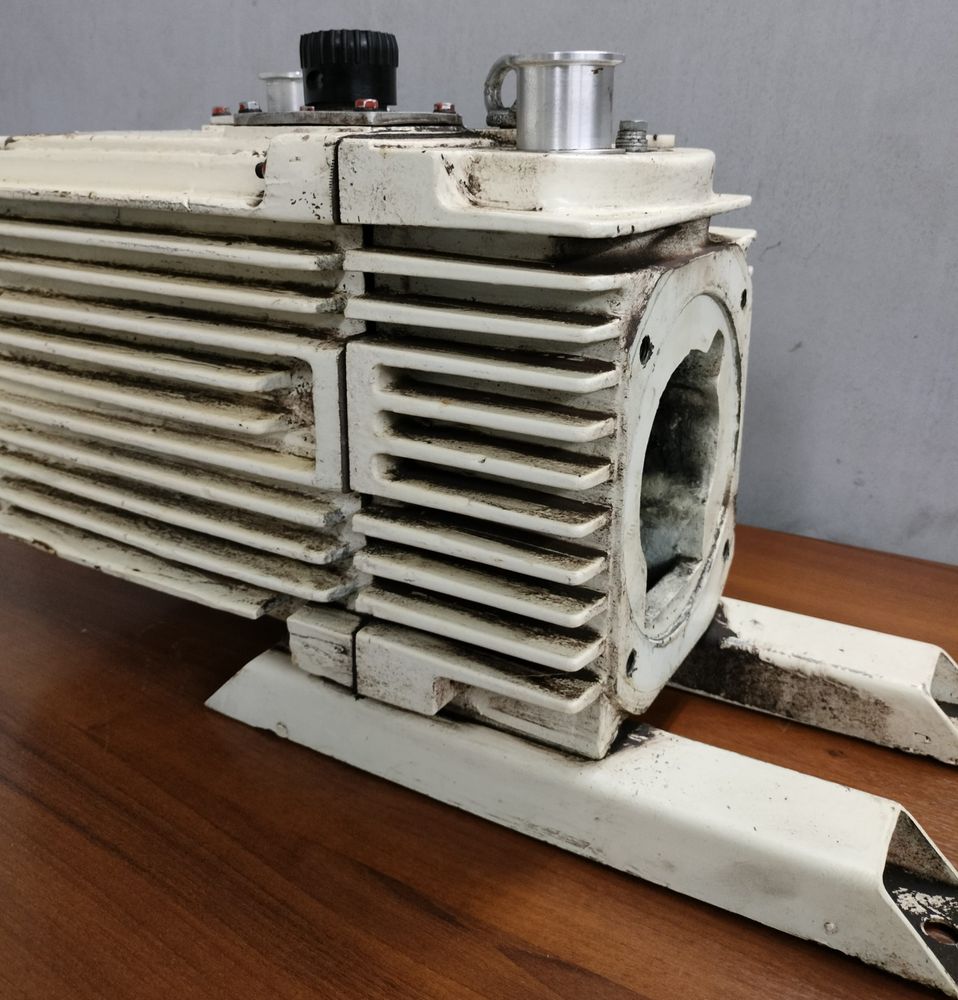

Внешний вид насоса НВР-16Д со снятым электродвигателем.


Насос НВР-16Д, поступил в НПП "Вакуумная техника" для проведения его дефектации с последующим капитальным ремонтом.

Внешний вид насоса НВР-16Д без двигателя - НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д

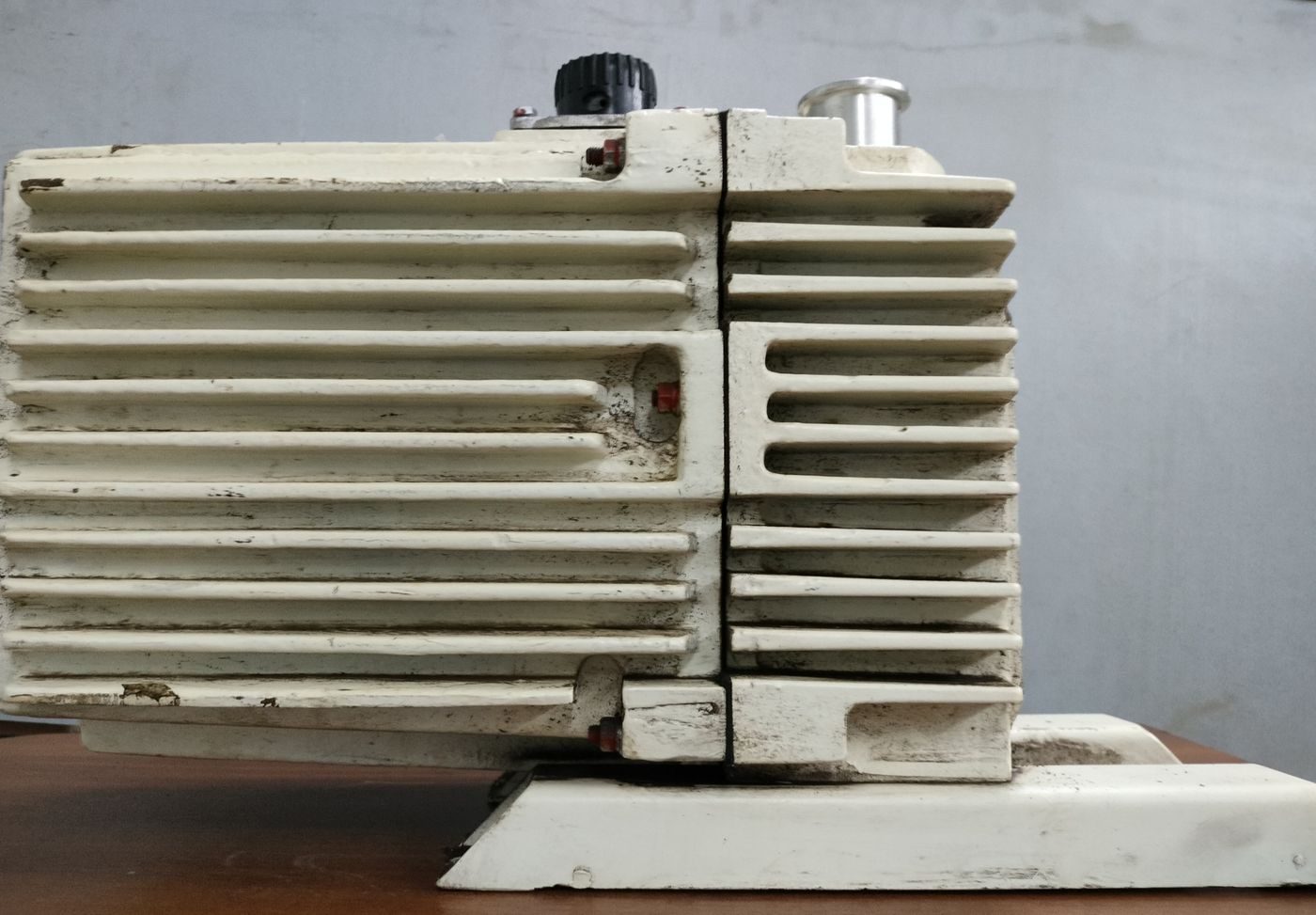

Корпус вакуумнасоса НВР-16Д.


По словам нашего заказчика, механизм насоса заклинило, и его дальнейшая эксплуатация стала невозможна. Вакуумный насос был приобретён в новом состоянии, эксплуатировался восемь лет, несколько раз была заменена рабочая жидкость в насосе на новую (использовалось - вакуумное масло ВМ-6), иные работы по техническому обслужинанию, ремонту или восстановлению этого вакуумного  насоса не проводились.

Насос вакуумный НВР-16Д. Ремонт насоса НВР-16Д - НПП Вакуумная техника.

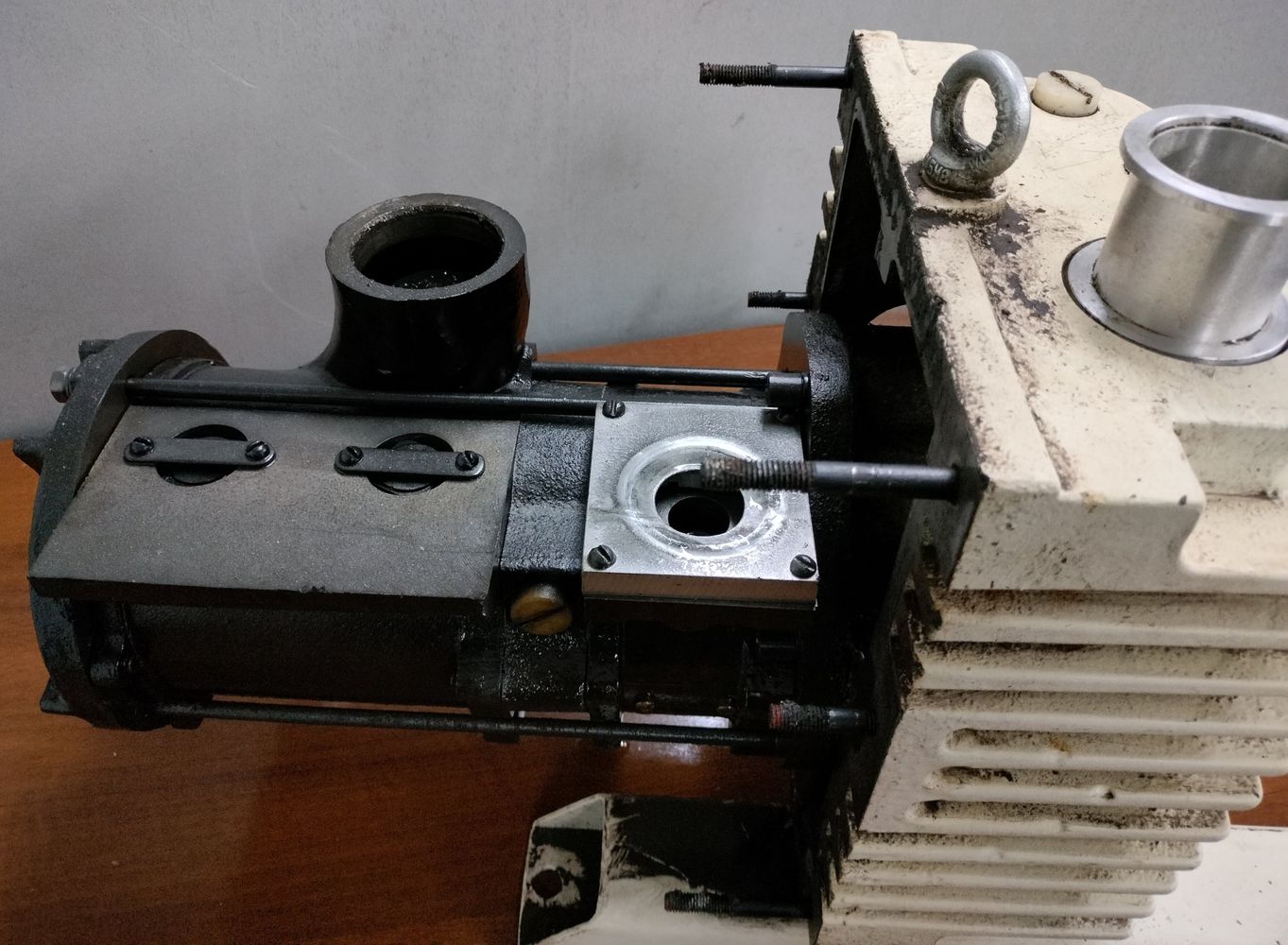

Общий вид механизма насоса в собранном состоянии.


Наружняя поверхность механизма НВР-16Д, покрыта слоем грязи, что говорит о достаточно редкой частоте замены рабочей жидкости. Вакуумное масло, необходимо заменять на новое, в соответствии с рекомендациями данными в сопроводительной документации.

Вакуумный насос НВР-16Д. Общий вид механизма. НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д




       Общий вид деталей первой ступени насоса НВР-16Д.


Визуальный осмотр деталей первой ступени вакуумного насоса не выявил наличия механических повреждений либо износа.


Общий вид деталей первой ступени насоса НВР-16Д. Ремонт вакуумных насосов. НПП Вакуумная техника.

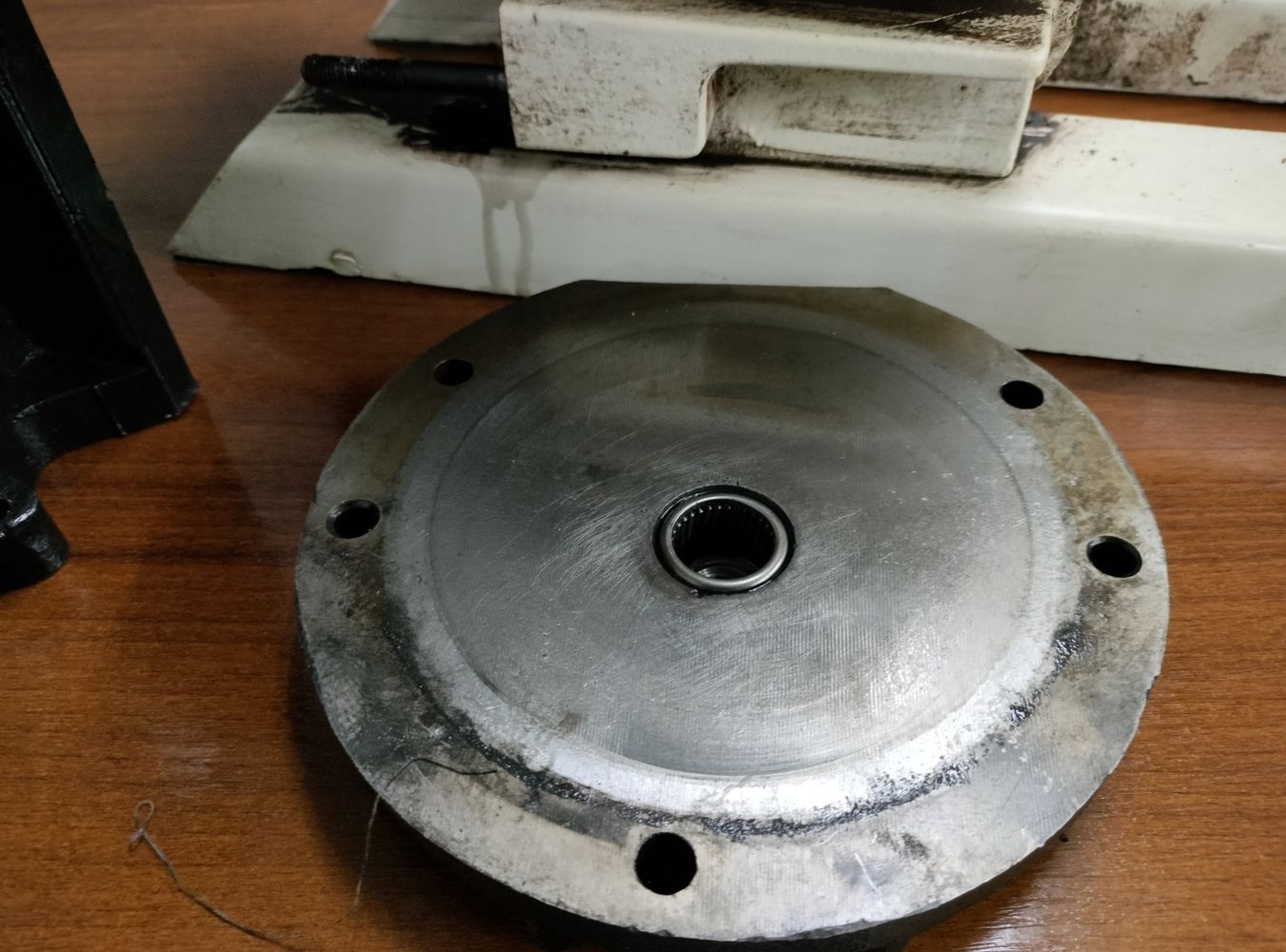

Крышка механизма первой ступени вакуумного насоса.


На поверхности крышки механические повреждения отсутствуют, какой-либо ремонт не требуется.

Крышка первой ступени насоса НВР-16Д. НПП Вакуумная техника. Ремонт вакуумных насосов.

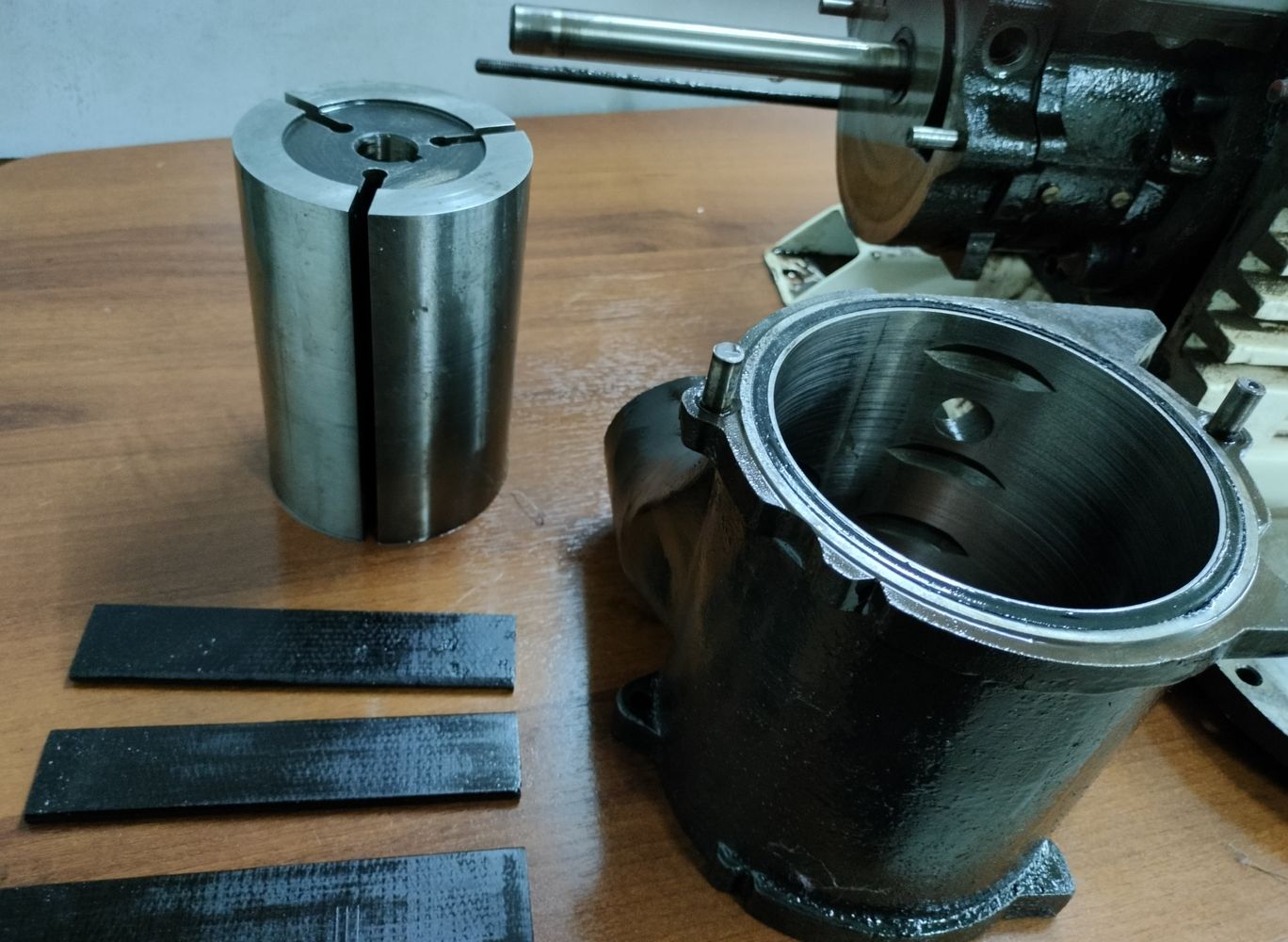

Ротор, лопатки, цилиндр первой ступени НВР-16Д.



Цилиндр, лопатки, ротор первой ступени насоса НВР-16Д. НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д.

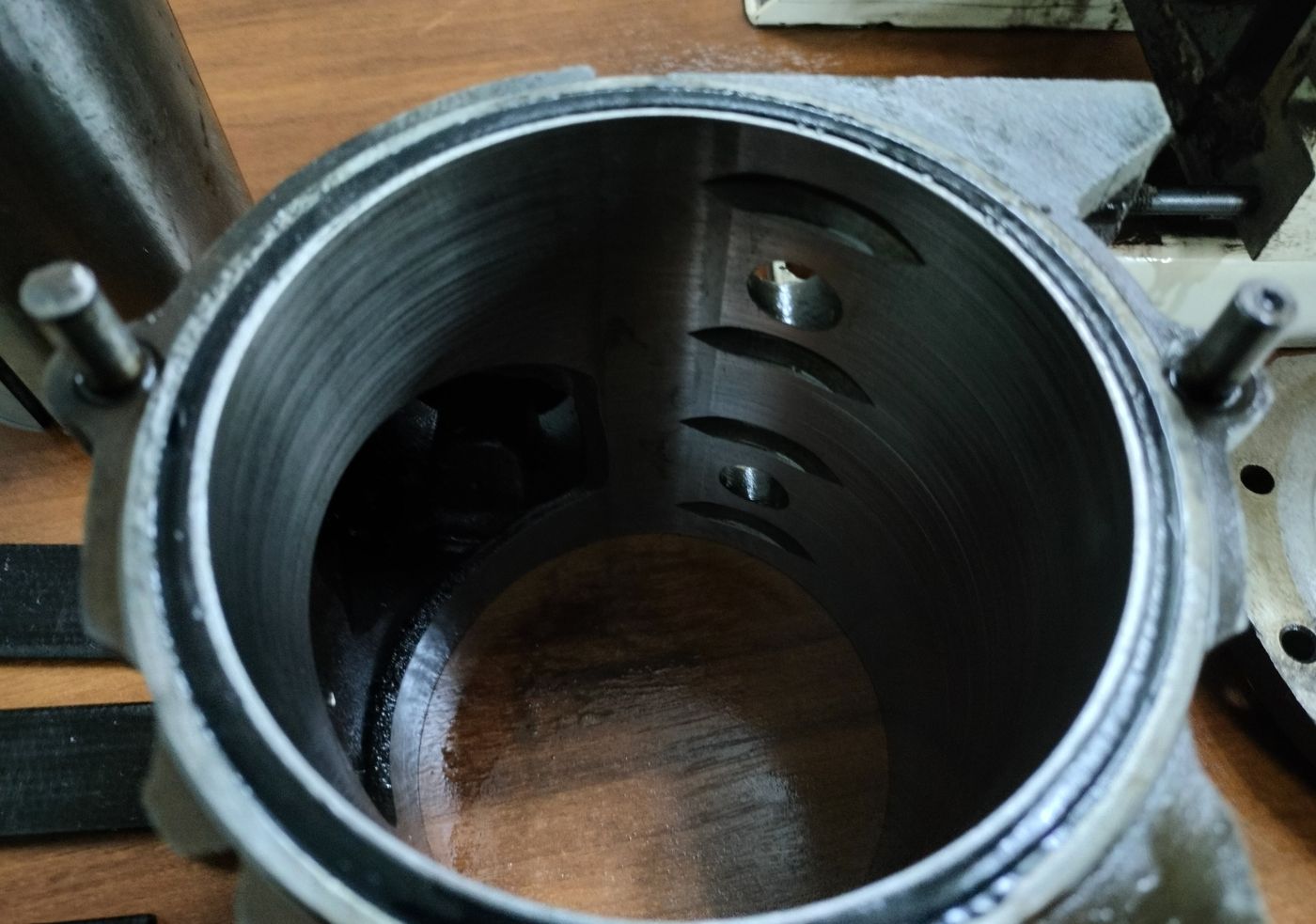

Цилиндр первой ступени вакуумного насоса.


Состояние рабочей поверхности в удовлетворительном состоянии, ремонтные работы по механической обработки поверхности не требуются.

Цилиндр первой ступени насоса НВР-16Д. НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д.

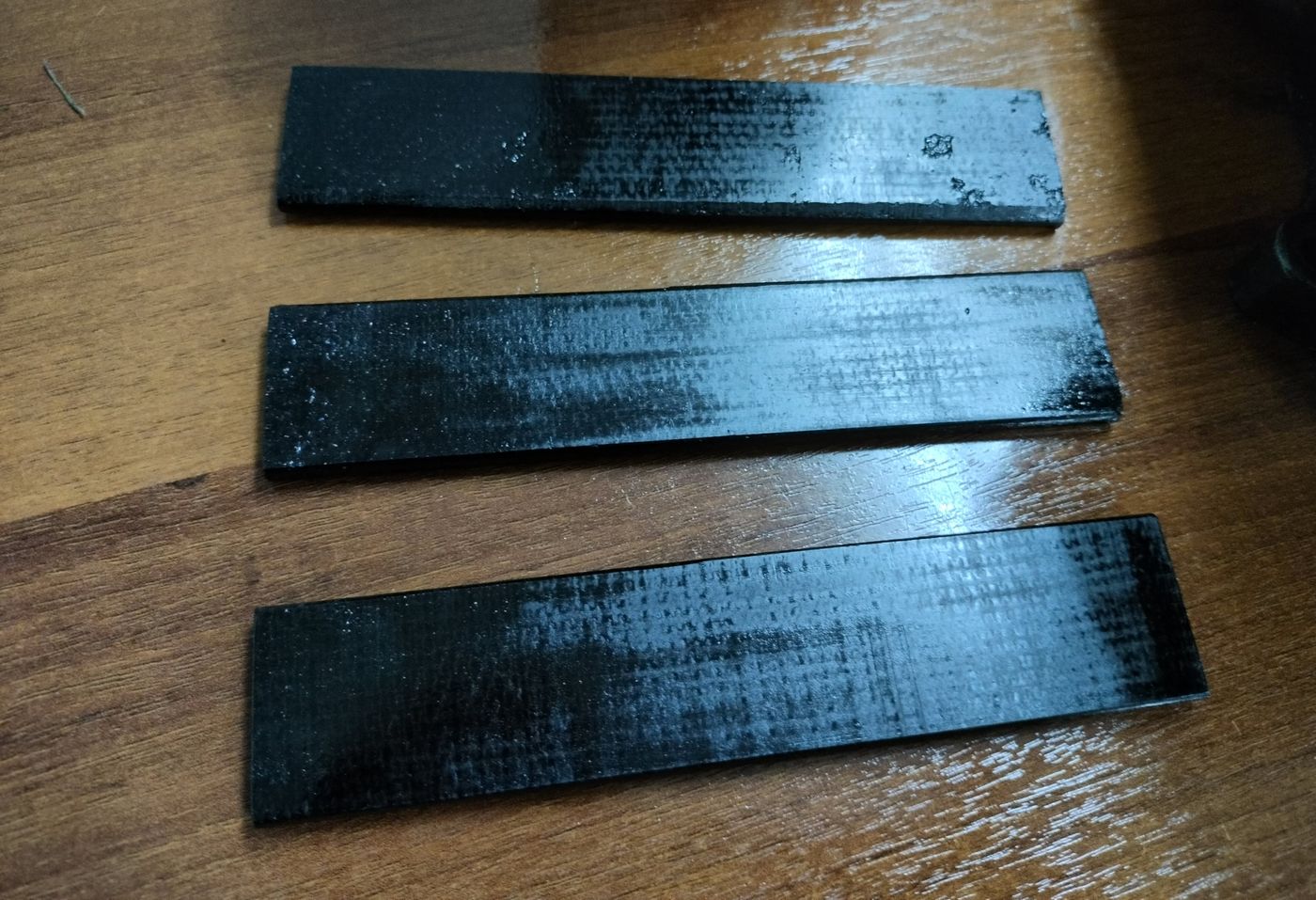

Лопатки первой ступени насоса НВР-16Д.


Лопатки имеют механические повреждения, линейные размеры лопаток не соответствуют номинальным, ремонту не подлежат, будут заменены на новые.

Лопатки первой ступени насоса НВР-16Д. НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д.

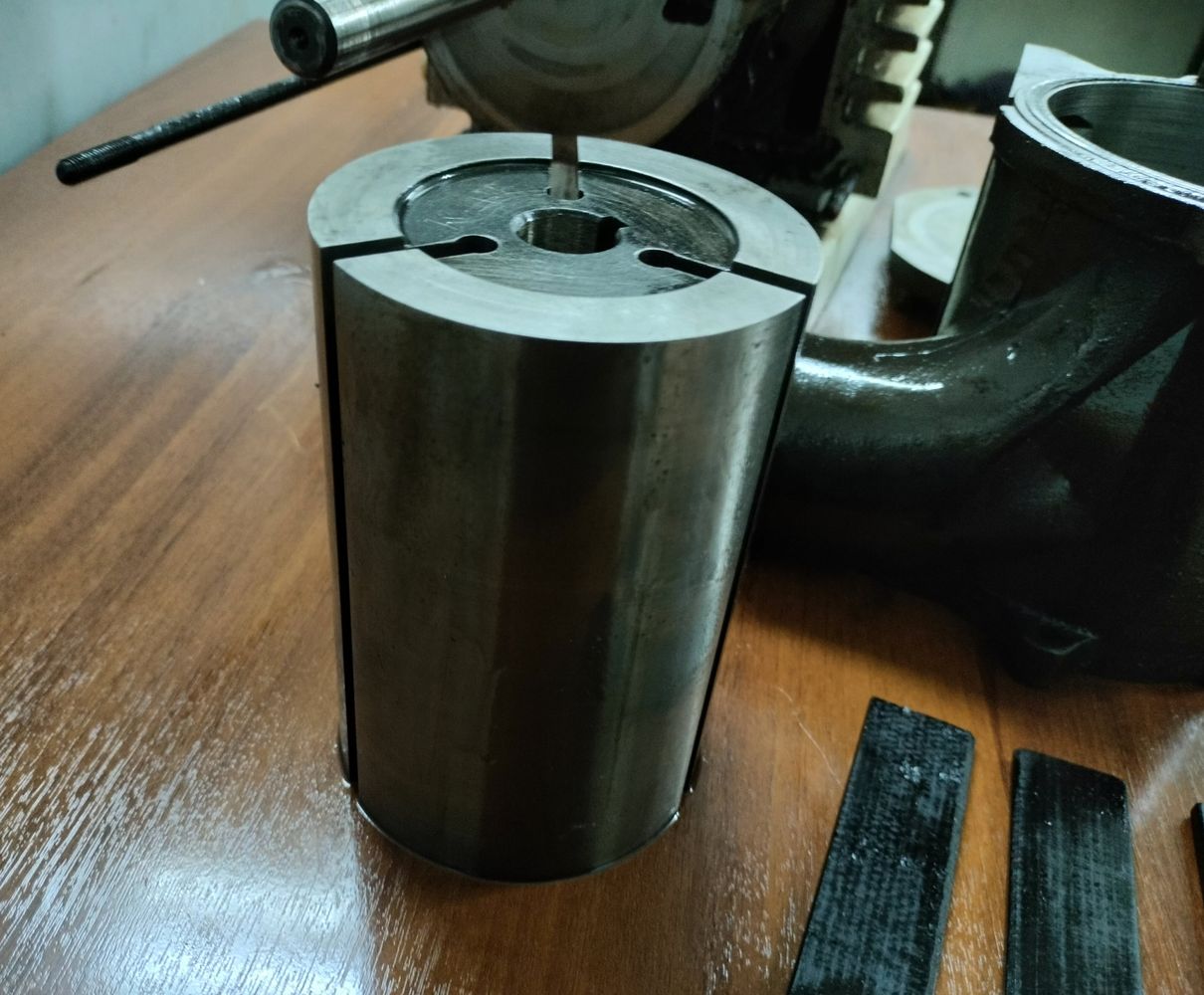

Ротор первой ступени насоса.


Внешний вид ротора первой ступени насоса вакуумного НВР-16Д. Состояние рабочих верхностей ротора удовлетворительные.

Ротор первой ступени насоса НВР-16Д. НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д.

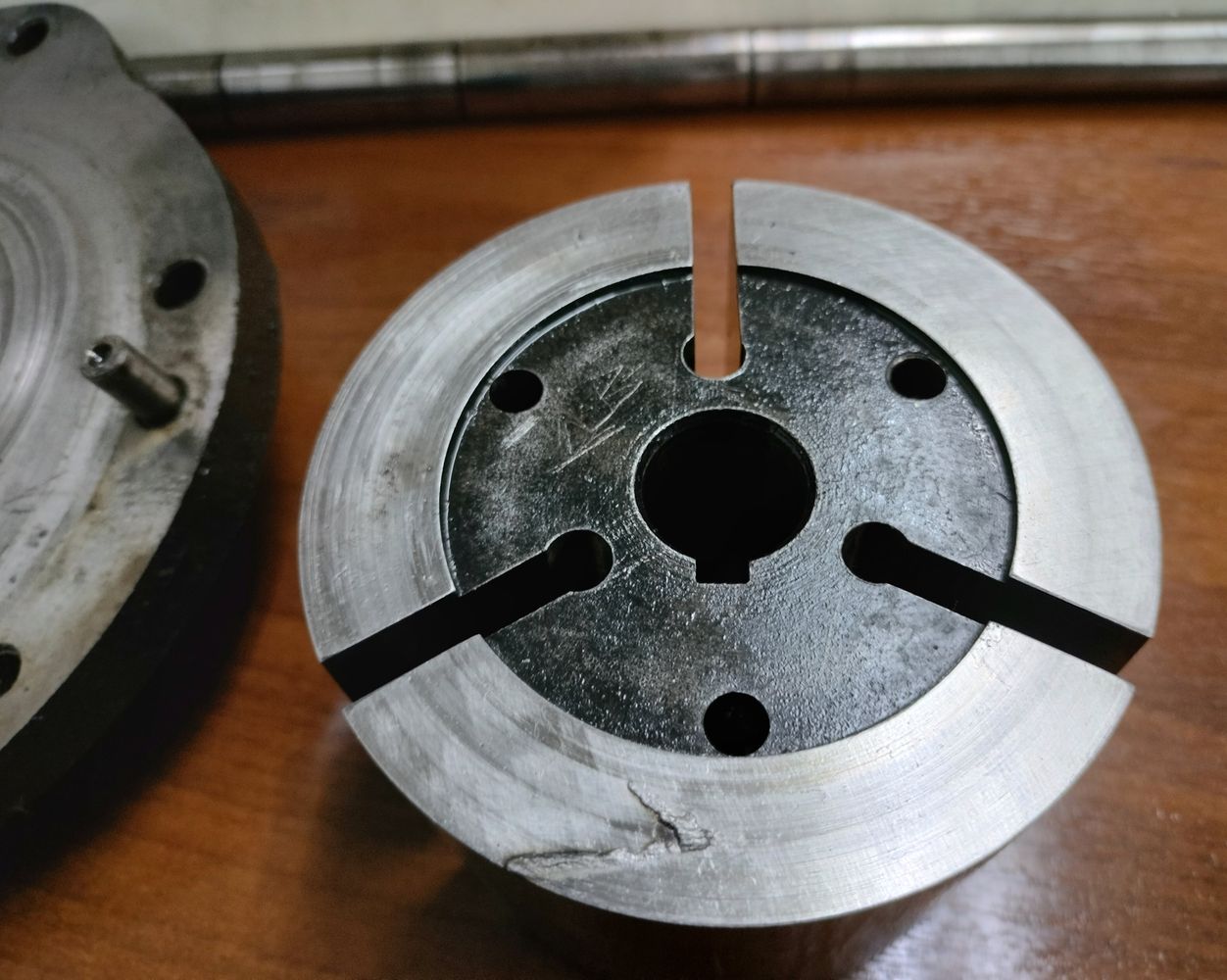

Ротор второй ступени.


На торцевой поверхности ротора имеются следы механического повреждения, будут проводиться работы по ремонту и восстановлению рабочей поверхности .

Ротор второй ступени НВР-16Д. НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д.

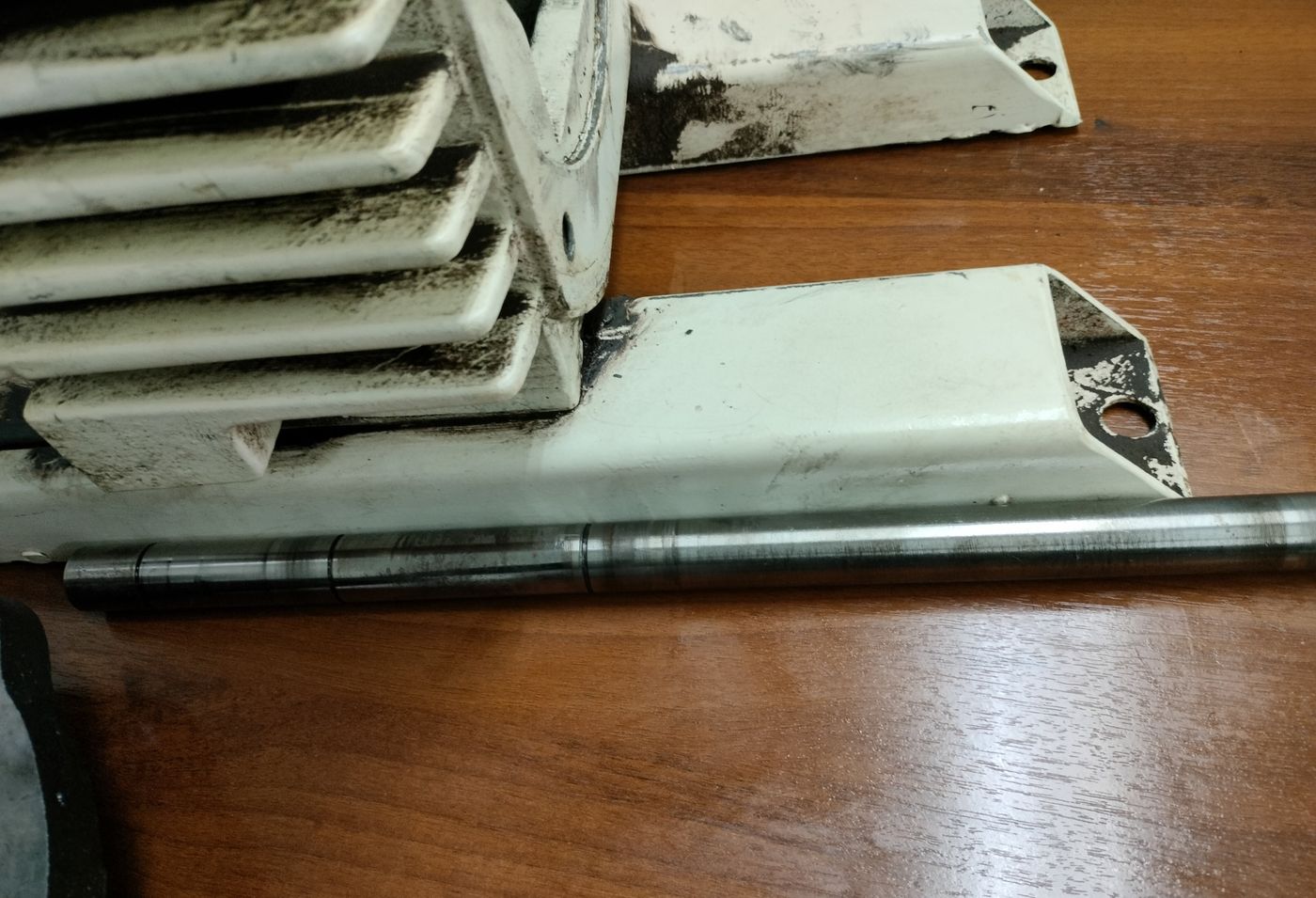

Вал насоса.



Вал насоса НВР-16Д. НПП Вакуумная техника - ремонт насоса НВР-16Д.

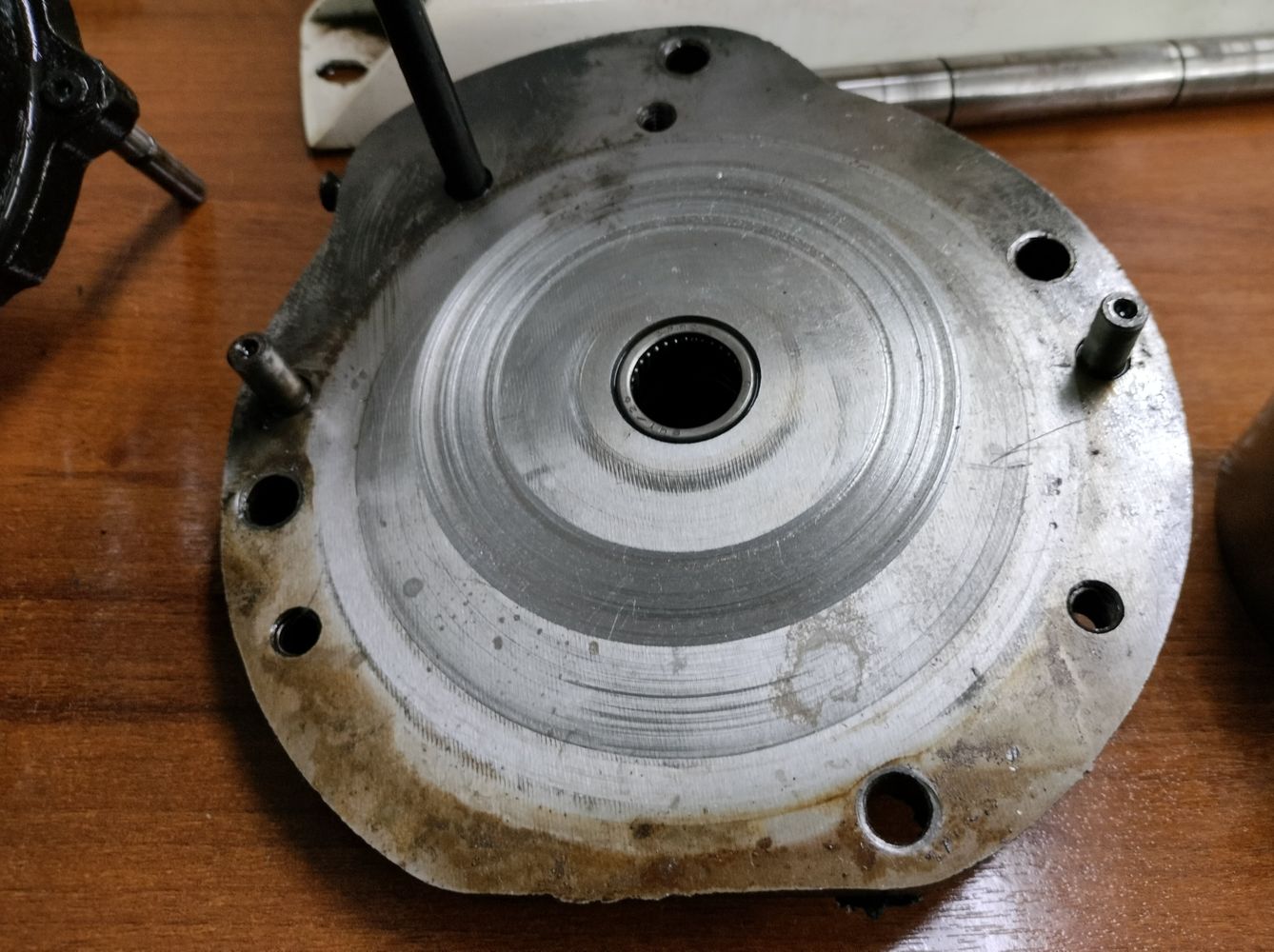

Крышка второй ступени вакуумного насоса.


На рабочей поверхности крышки второй ступени присутствует механическое повреждение поверхности, следы износа.

Крышка второй ступени насоса НВР-16Д. НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д.

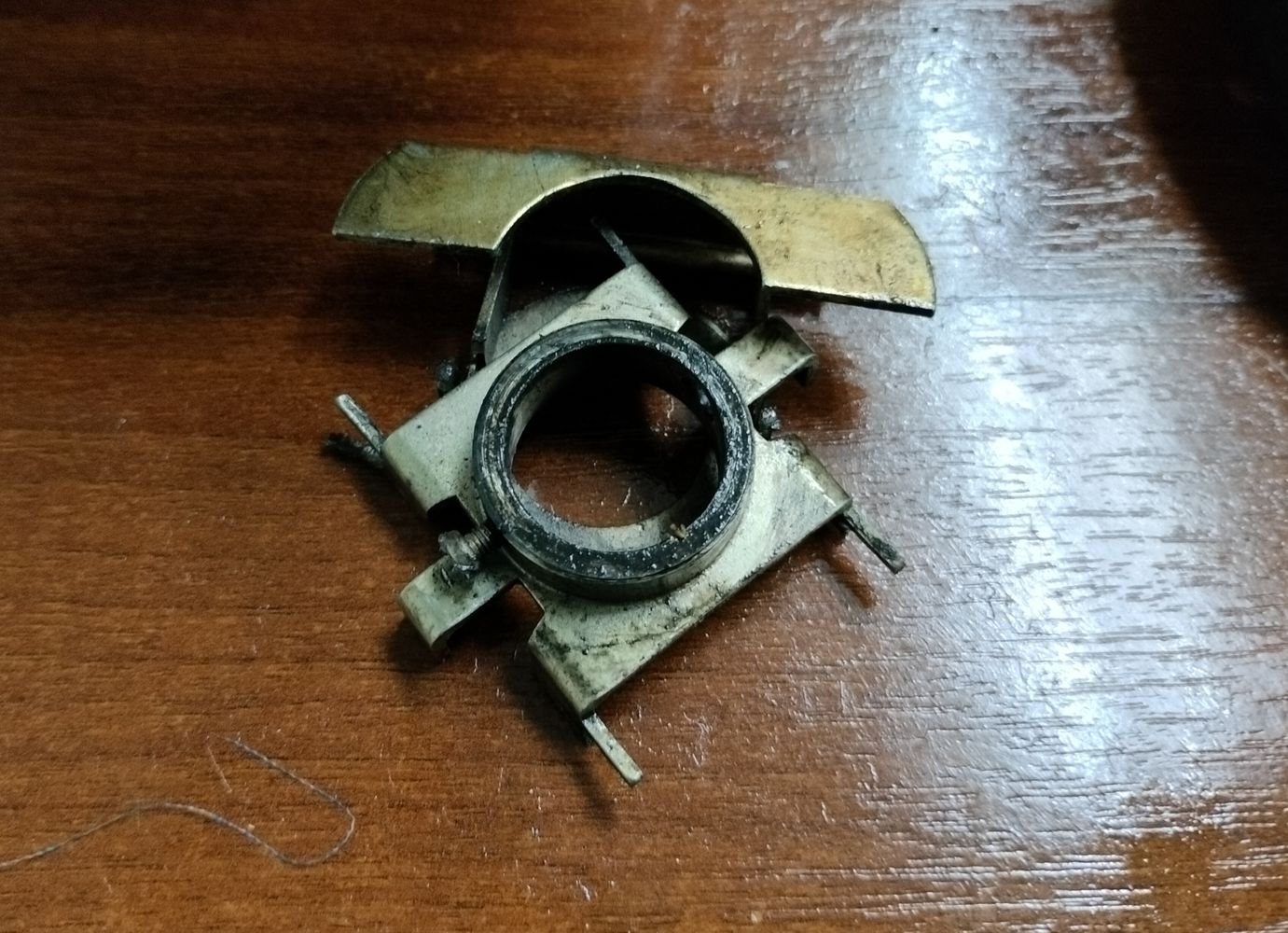

Центробежный механизм.


Внешний вид центробежного механизма управления обратным клапаном насоса НВР-16Д. Центробежный механизм неисправен, необходима замена его на новый или проведение работ по его ремонту.

Центробежный механизм насоса НВР-16Д. НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д.

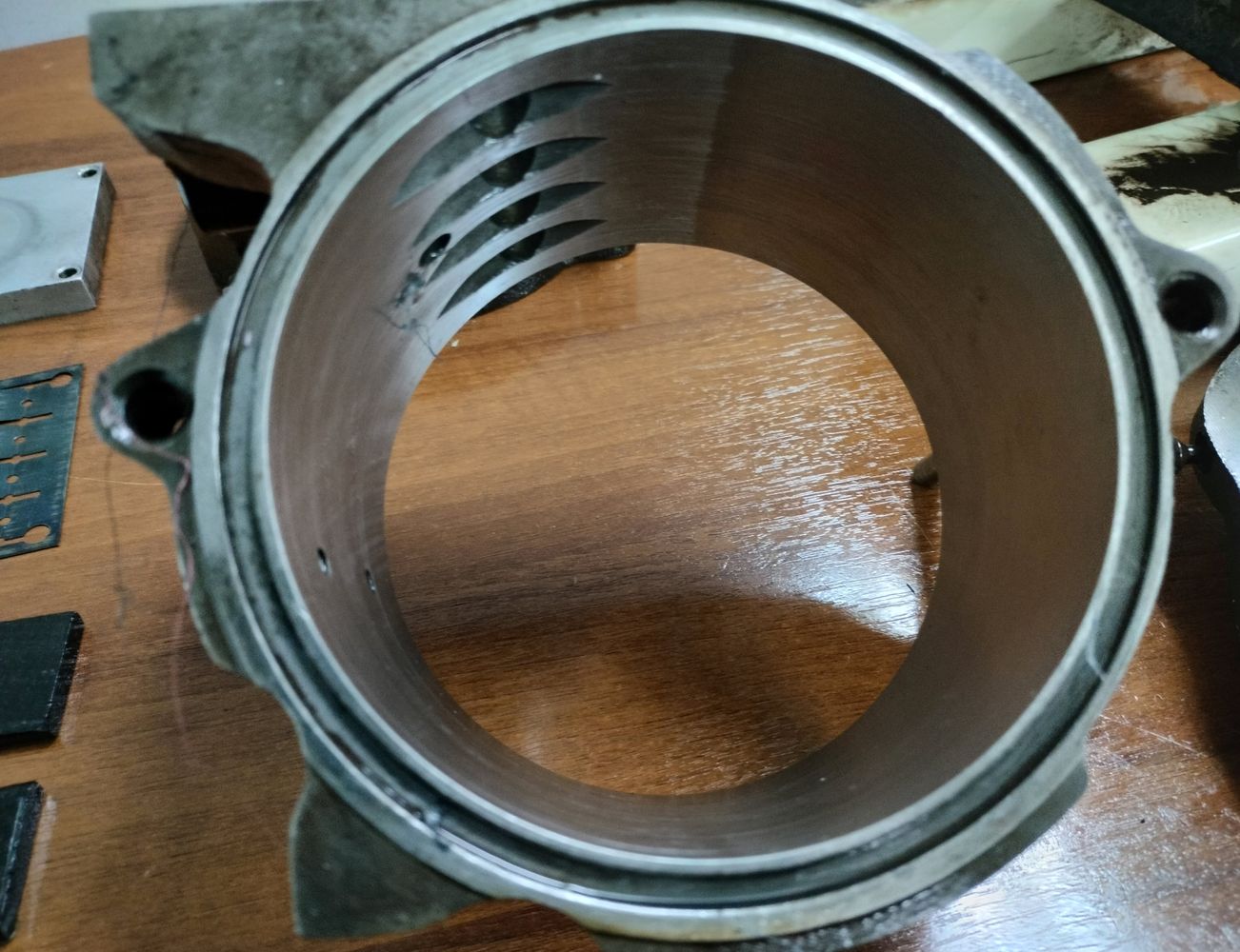

Цилиндр второй ступени.


Рабочая поверхность цилиндра второй ступени вакуумного насоса в удовлетворительном состоянии.

Цилиндр второй ступени насоса вакуумного  НВР-16Д. НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д.

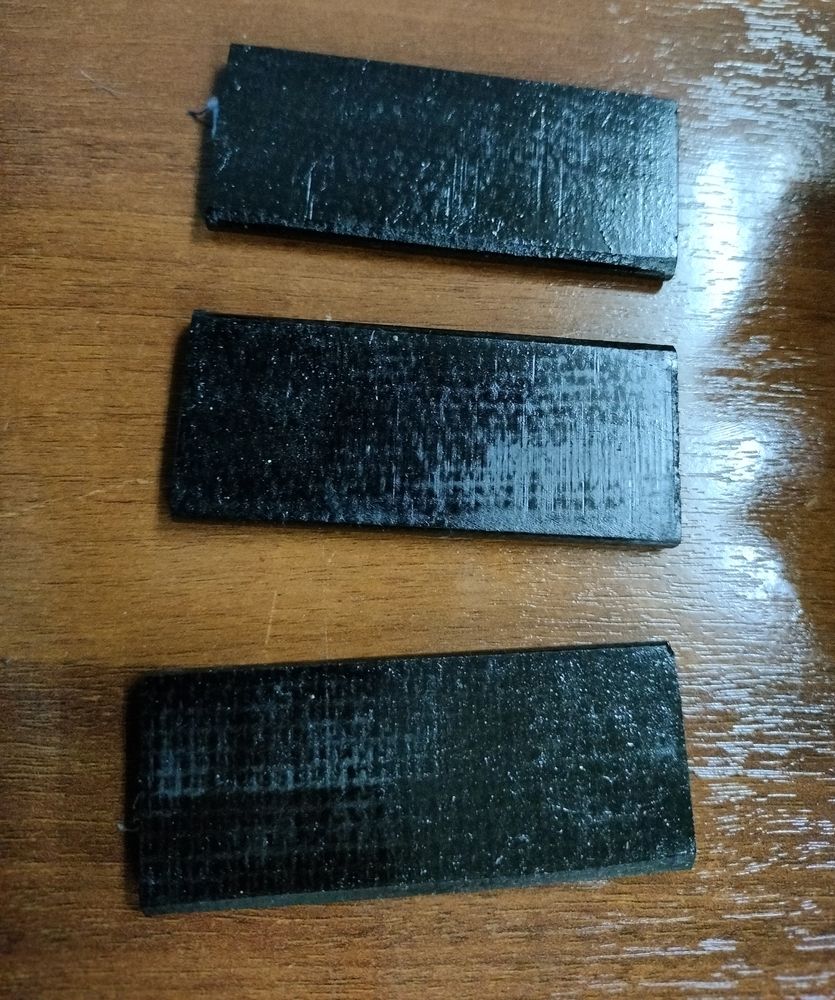

Лопатки второй ступени.


При визуальном осмотре и измерении линейных размеров определены откланения от номинальных. Лопатки имеются следы повреждения рабочих поверхностей, ремонту не подлежат, необходима их замена на новые.

Лопатки второй ступени насоса НВР-16Д.  НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д.

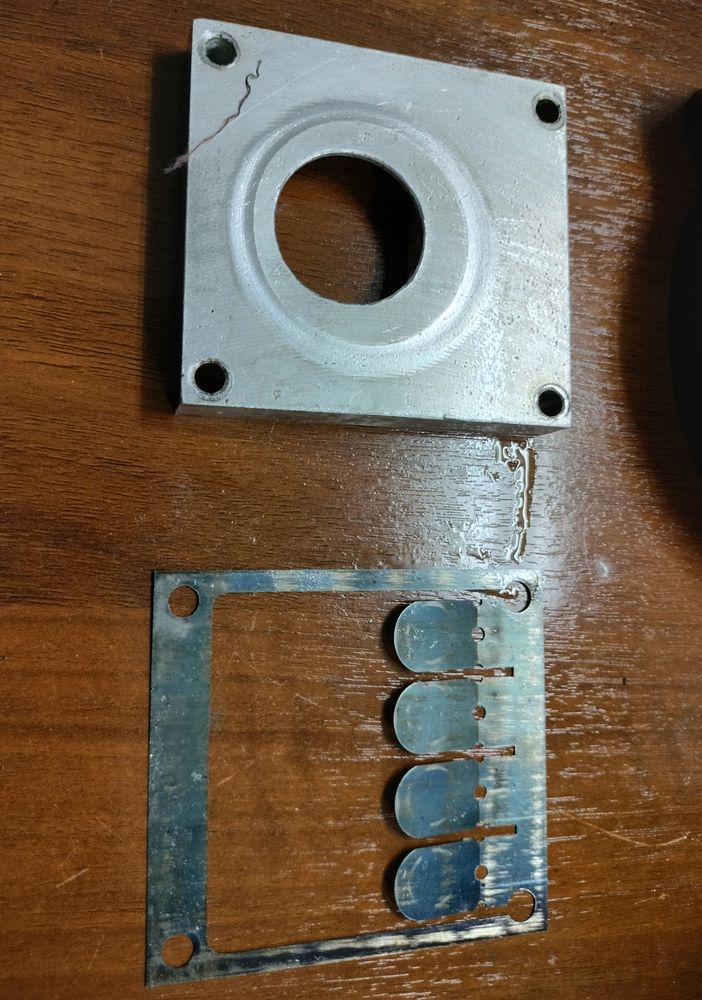

Клапаны второй ступени.


Внешний вид клапанов второй ступени вакуумного насоса НВР-16Д.

Клапаны второй ступени насоса НВР-16Д. НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д.


Заключение.


В ходе работ по ремонту вакуумного насоса НВР-16Д будет произведена:

1) механическая обработка поверхностей имеющих износ и повреждения;

2) замена сальников;

3) замена центробежного механизма;

4) замена лопаток;

5) замена уплотнительных колец и прокладок.

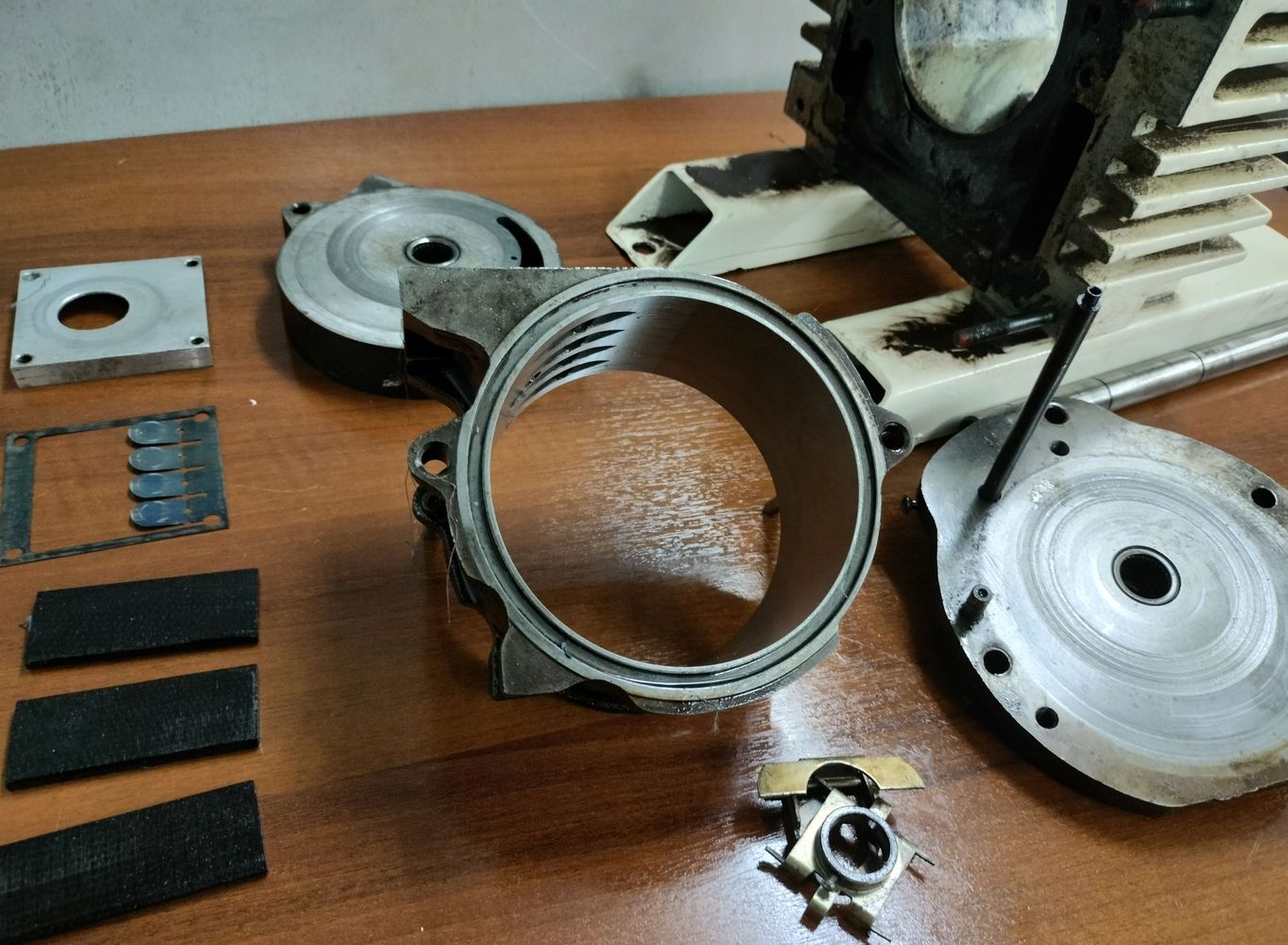

Детали 1 и 2 ступений насоса вакуумного НВР-16ДМ. НПП Вакуумная техника - ремонт вакуумного насоса НВР-16Д.
