Фотоотчёт, ремонт насоса вакуумного НВР-16Д

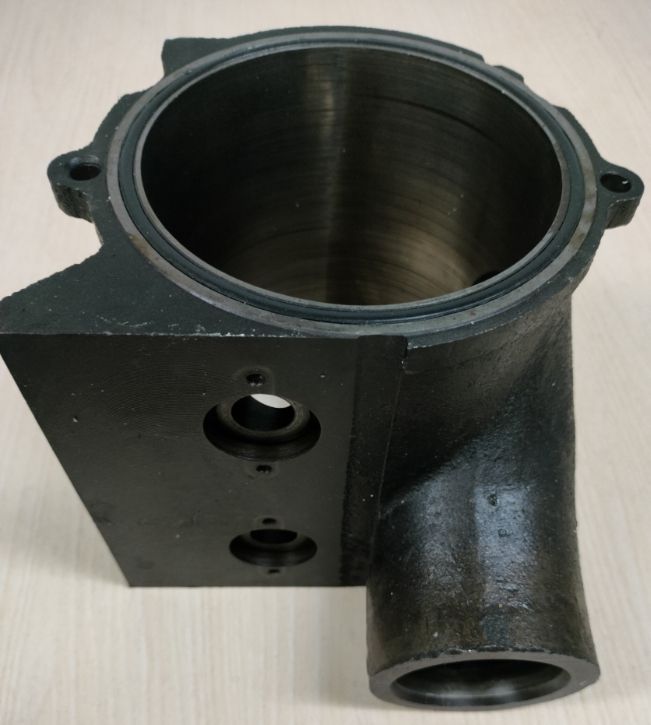

Фото 1. НВР-16Д. Корпус первой ступени.

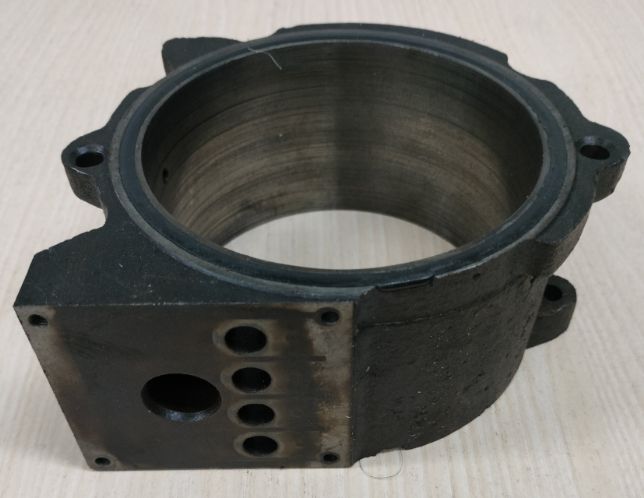

Фото 2. НВР-16Д. Корпус второй ступени.

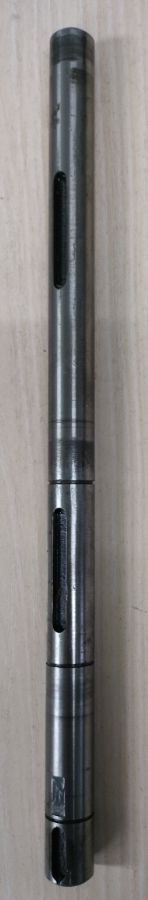

Фото 3. НВР-16Д. Вал механизма насоса вакуумного.

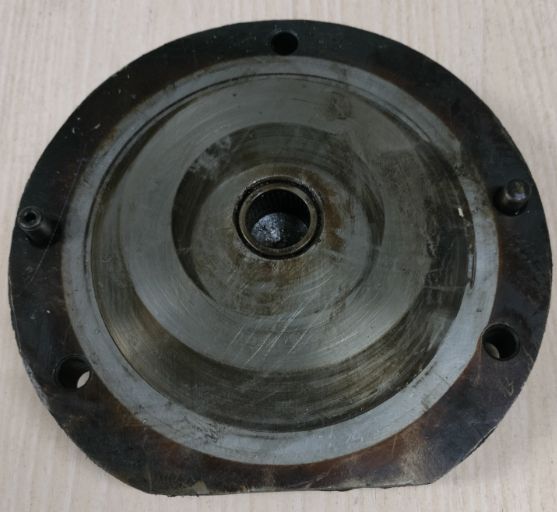

Фото 4. НВР-16Д. Крышка первой ступени насоса.

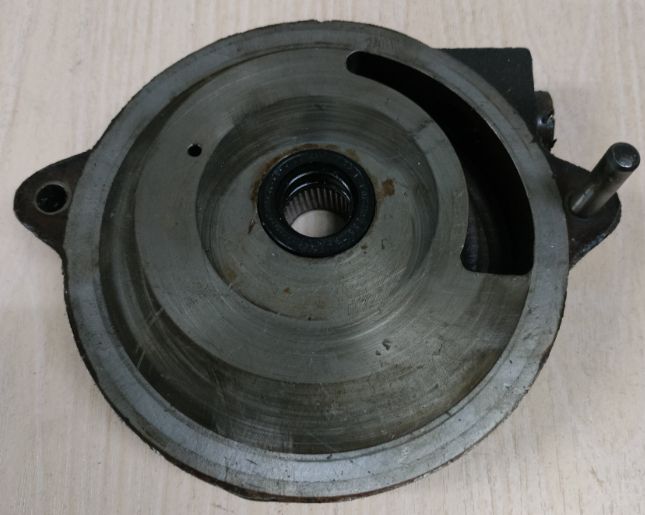

Фото 5. НВР-16Д. Промежуточная крышка первой и второй ступеней.

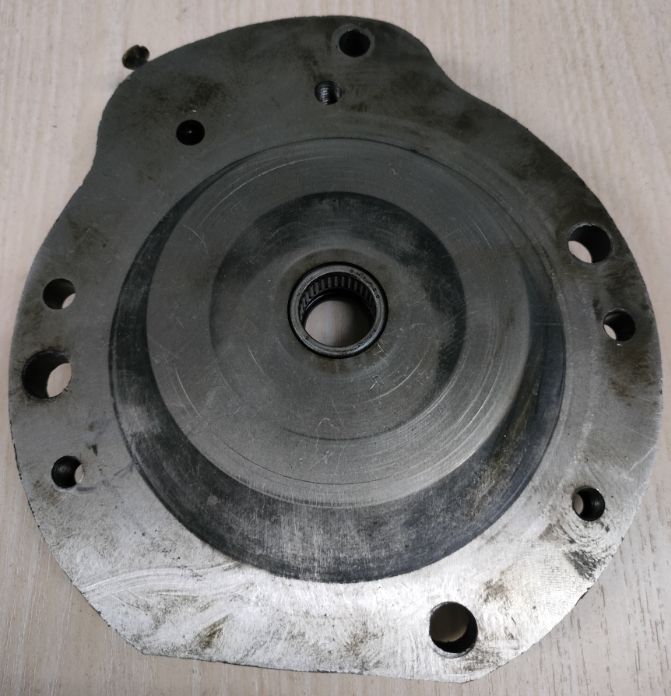

Фото 6. НВР-16Д. Крышка второй ступени с игольчатым подшипником.

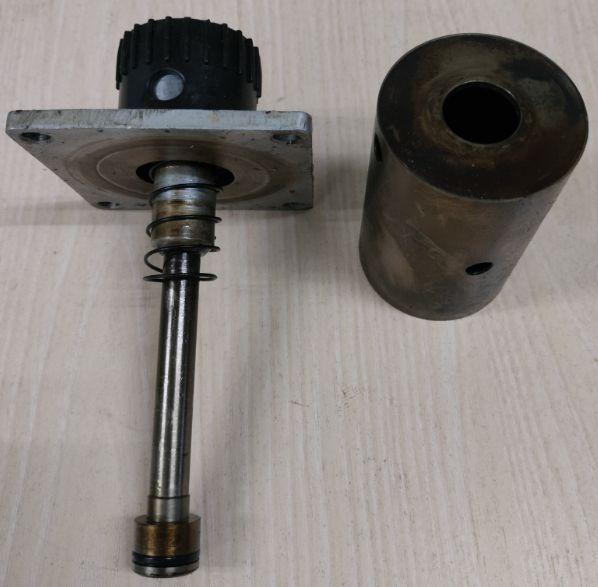

Фото 7. НВР-16Д. Газобалластное устройство.

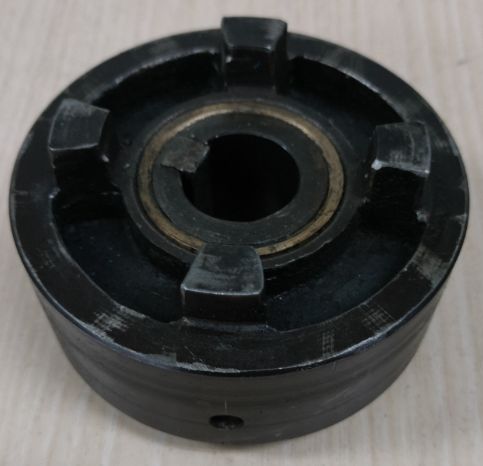

Фото 8. НВР-16Д. Полумуфта механизма насоса.

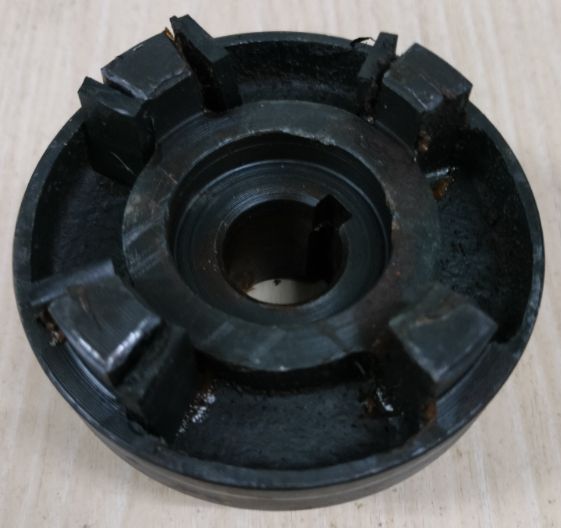

Фото 9. НВР-16Д. Полумуфта электродвигателя насоса.

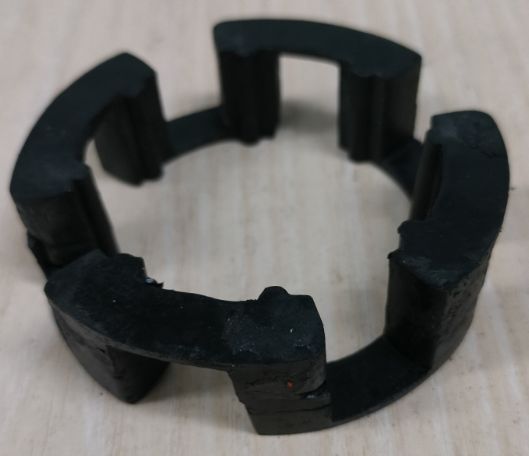

Фото 10. НВР-16Д. Амортизирующий элемент муфты насоса.

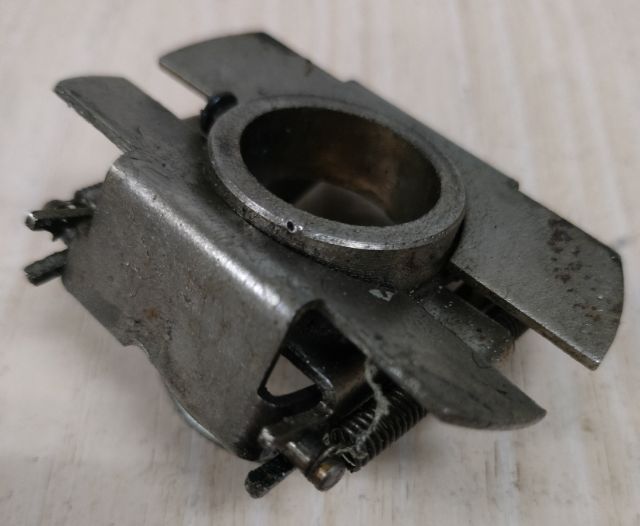

Фото 11. НВР-16Д. Центробежный механизм обратного клапана насоса.

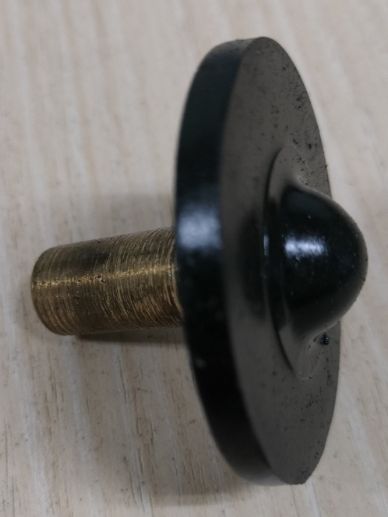

Фото 12. НВР-16Д. Обратный клапан насоса.

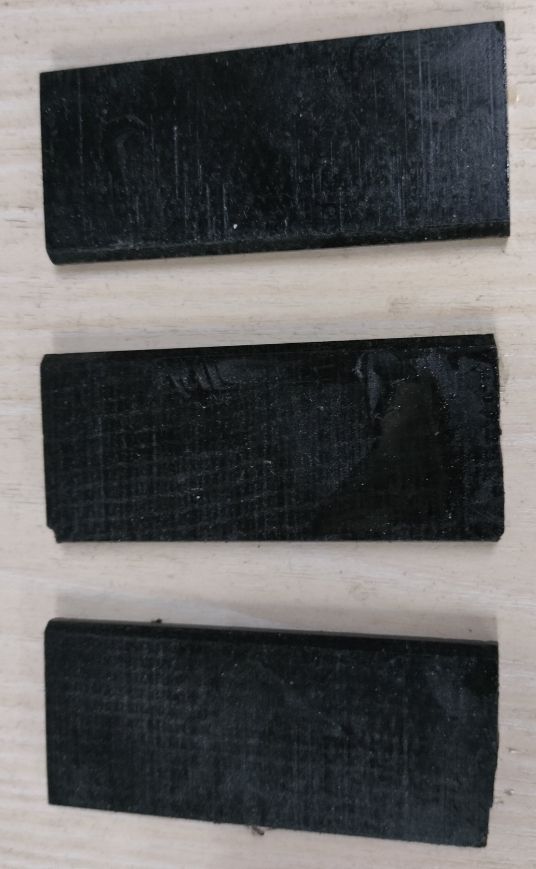

Фото 13. НВР-16Д. Комплект лопаток малой ступени.

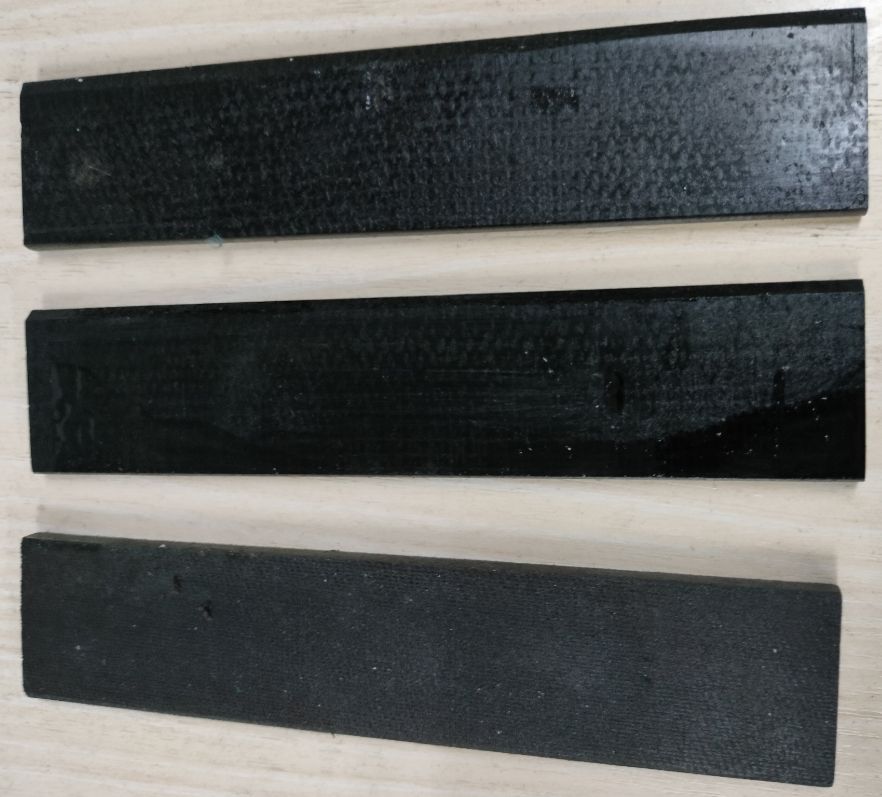

Фото 14. НВР-16Д. Комплект лопаток большой ступени.

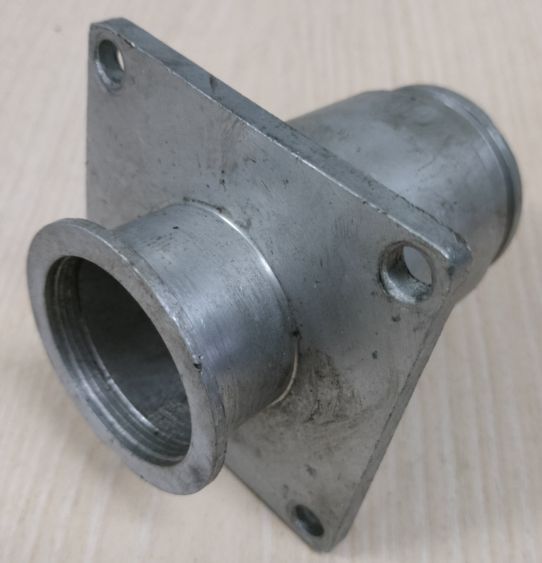

Фото 15. НВР-16Д. Входной патрубок.

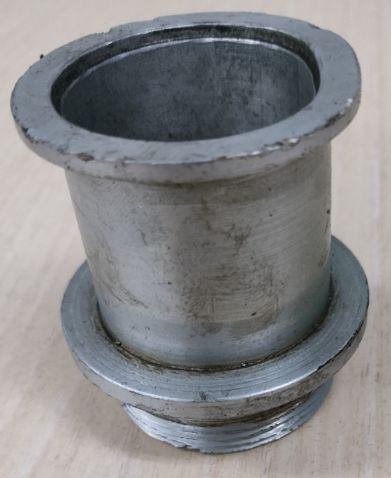

Фото 16. НВР-16Д. Выходной патрубок.

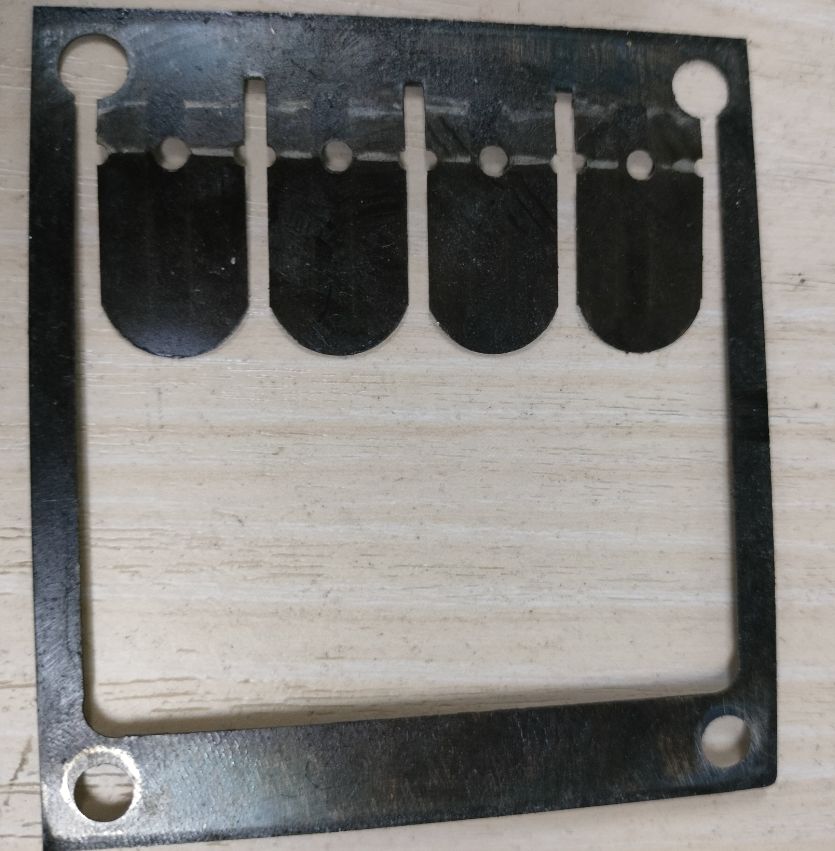

Фото 17. НВР-16Д. Клапан малой ступени.
