Внешний вид насоса НВД-200 с электродвигателем.
Для проведения качественного ремонта вакуумного двухроторного насоса НВД-200, который должен обеспечить длительную его работу впоследствии, на первом этапе, необходимо выполнить испытание, для определения характеристик работы насоса.
По завершении испытания данного насоса НВД-200, было выявлено:
1. предельное остаточное давление, создаваемое насосом не соответствует нормативной документации;
2. присутствует высокий уровень шума во время работы насоса.
Заключение: данный насос подлежит капитальному ремонту.

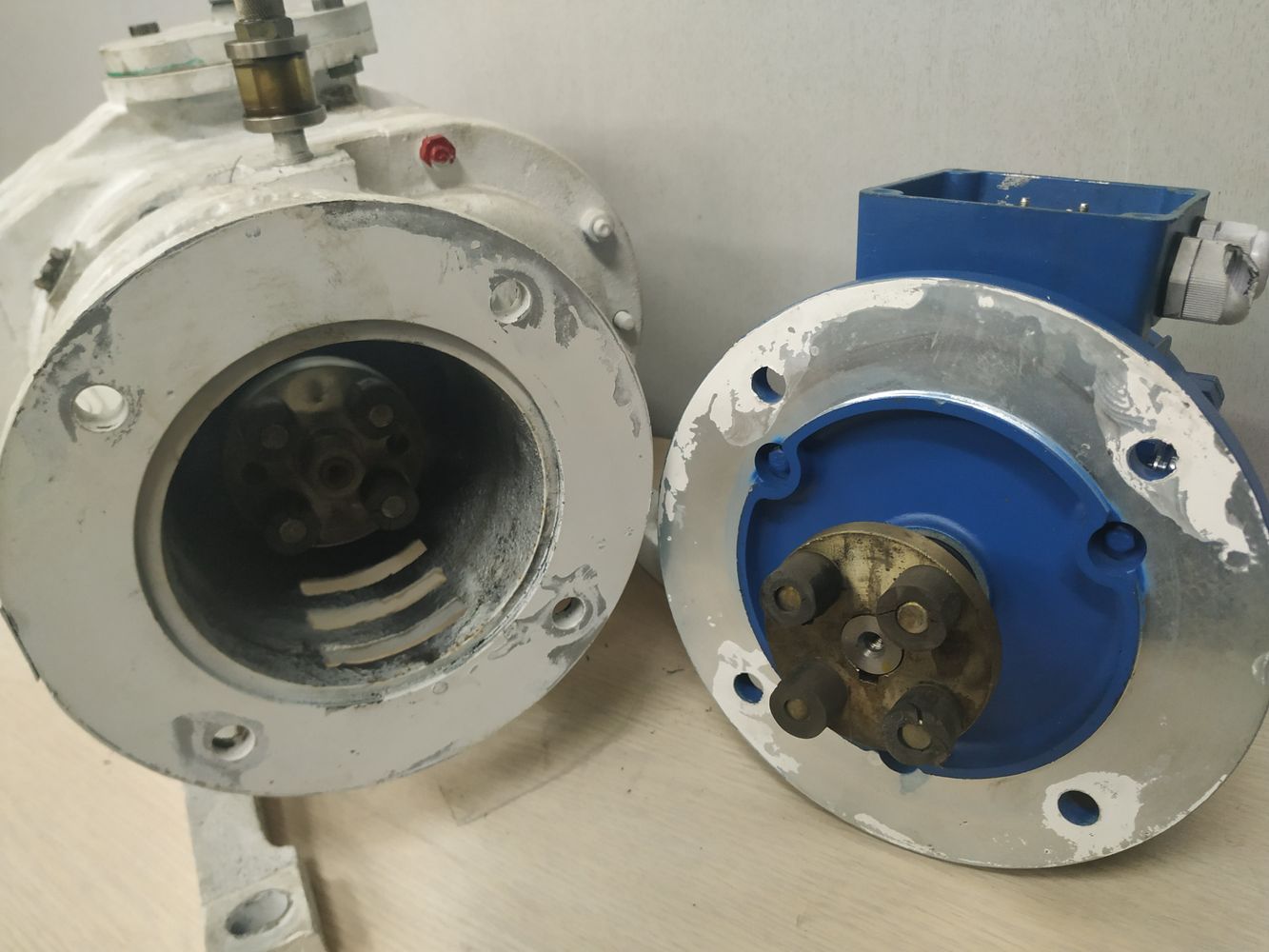

Внешний вид НВД-200, со снятым электродвигателем.
После снятия электродвигателя, последний проверяется отдельно, на необходимость его ремонта. Также осматривается разъёмная муфта привода электродвигателя насоса, для определения наличия возможных неисправностей, при необходимости, выполняется ее ремонт.
Чаще всего, в полумуфтах изнашиваются резиновые амортизационные элементы.
На фото видно устройство разъёмной муфты насоса. В данном случае, ремонт муфты насоса выполнять нет необходимости так как она находится в исправном состоянии.

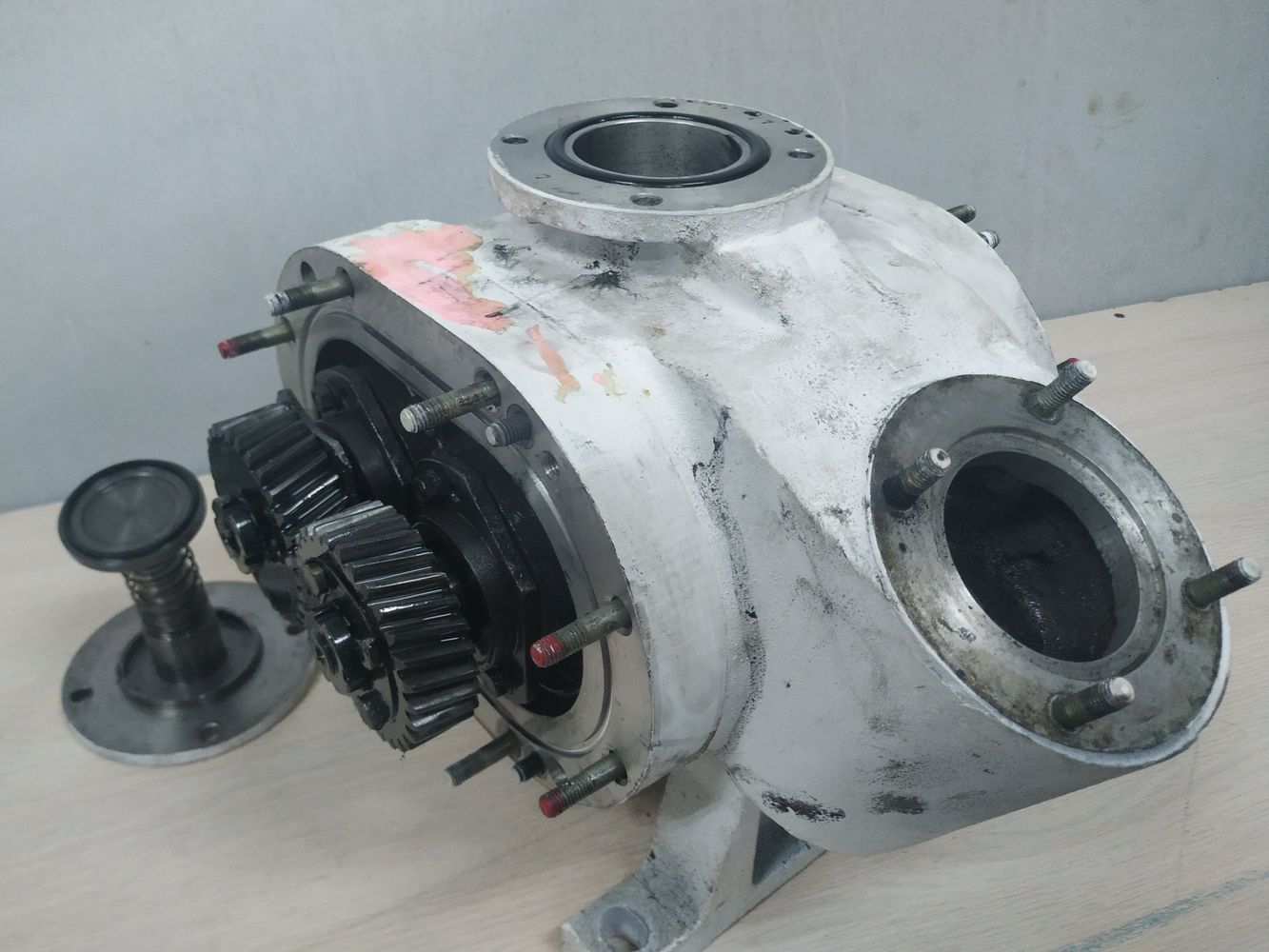

Внешний вид вакуумного насоса со снятой передней крышкой и демонтированным предохранительным клапаном.
На фото видно устройство механизма синхронизации роторов насоса НВД-200, показан внешний вид предохранительного клапана.
Внимательно изучаются шестерни механизма синхронизации, механизм рассматривается на предмет возможных отклонений от нормативных требований. При необходимости, производится его ремонт или замена.
Осмотру также подлежит и механизм предохранительного клапана, изучается состояние кольцевого резинового уплотнения.

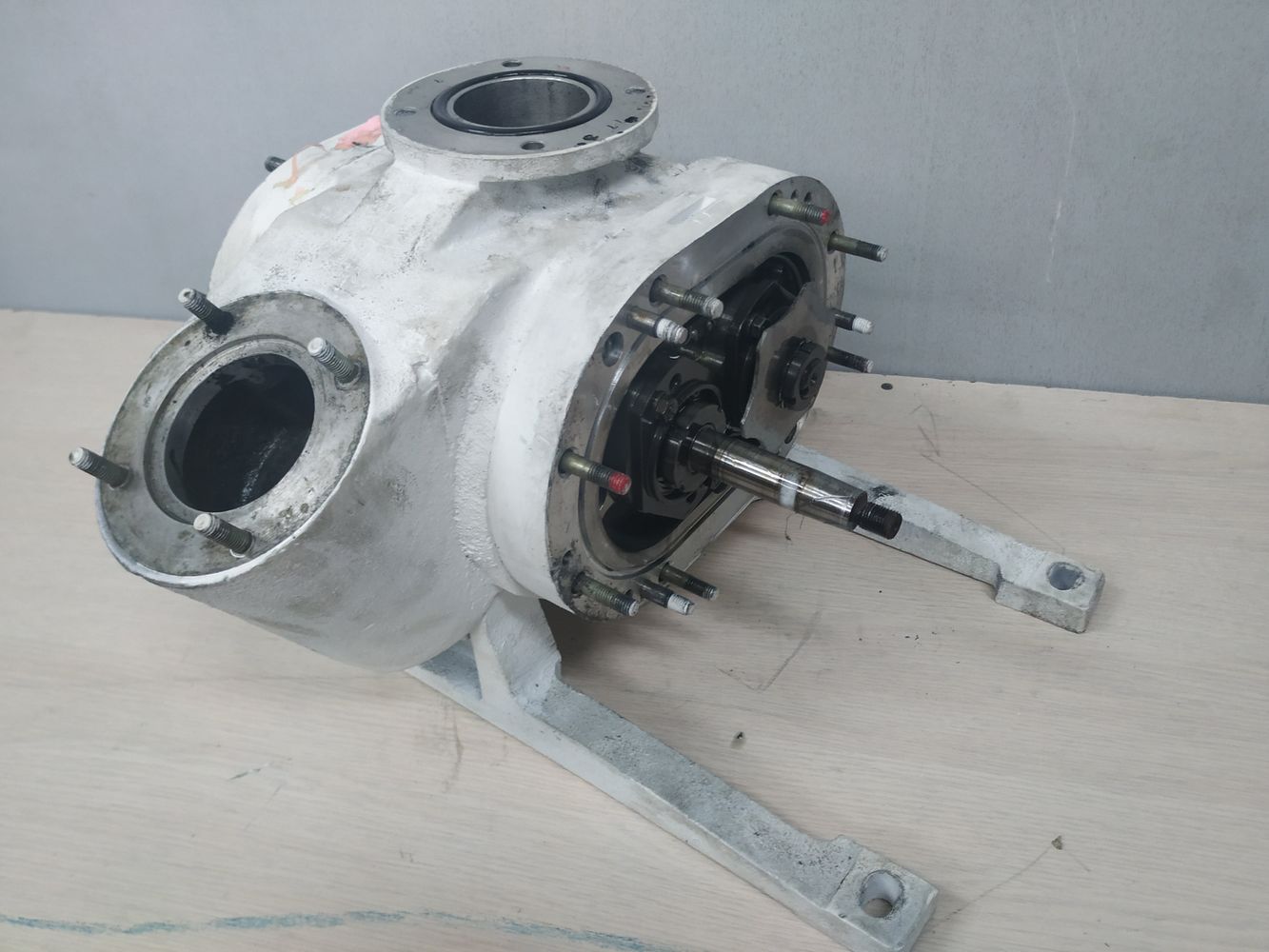

Внешний вид насоса НВД-200 со снятой задней крышкой.
Устройство крепления подшипников задней опоры роторов.
Система смазки.
Боковые крышки насоса уплотняются кольцевыми резиновыми уплотнениями, устанавливаемыми в специальные пазы (см. фото). Эти уплотнения не должны иметь повреждений, иначе они подлежат замене.

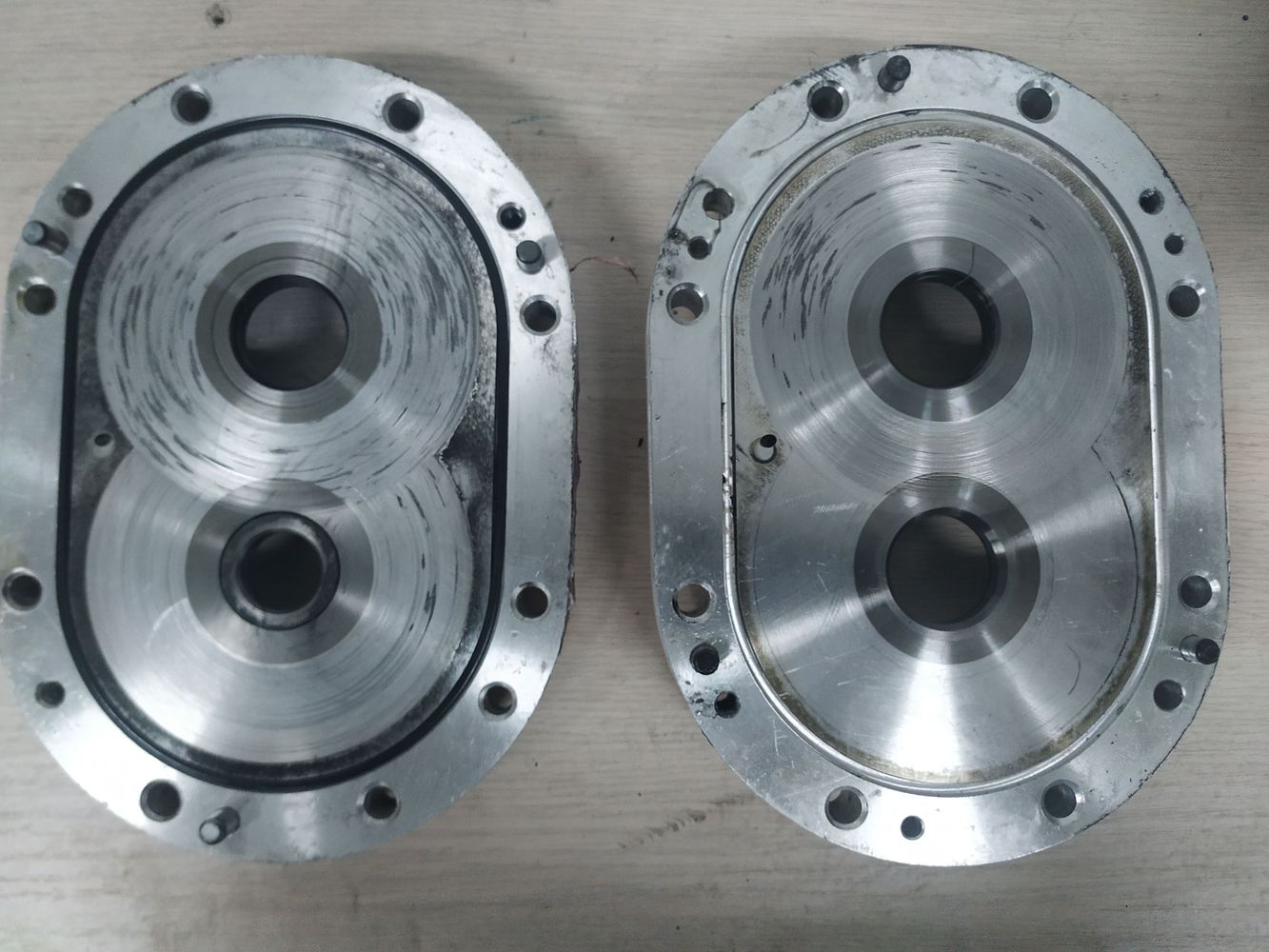

Передняя и задняя торцевые крышки насоса.
Внутренние поверхности торцевых крышек осматриваются на наличие механических повреждений, оценивается необходимость проведения каких-либо работ по их ремонту.

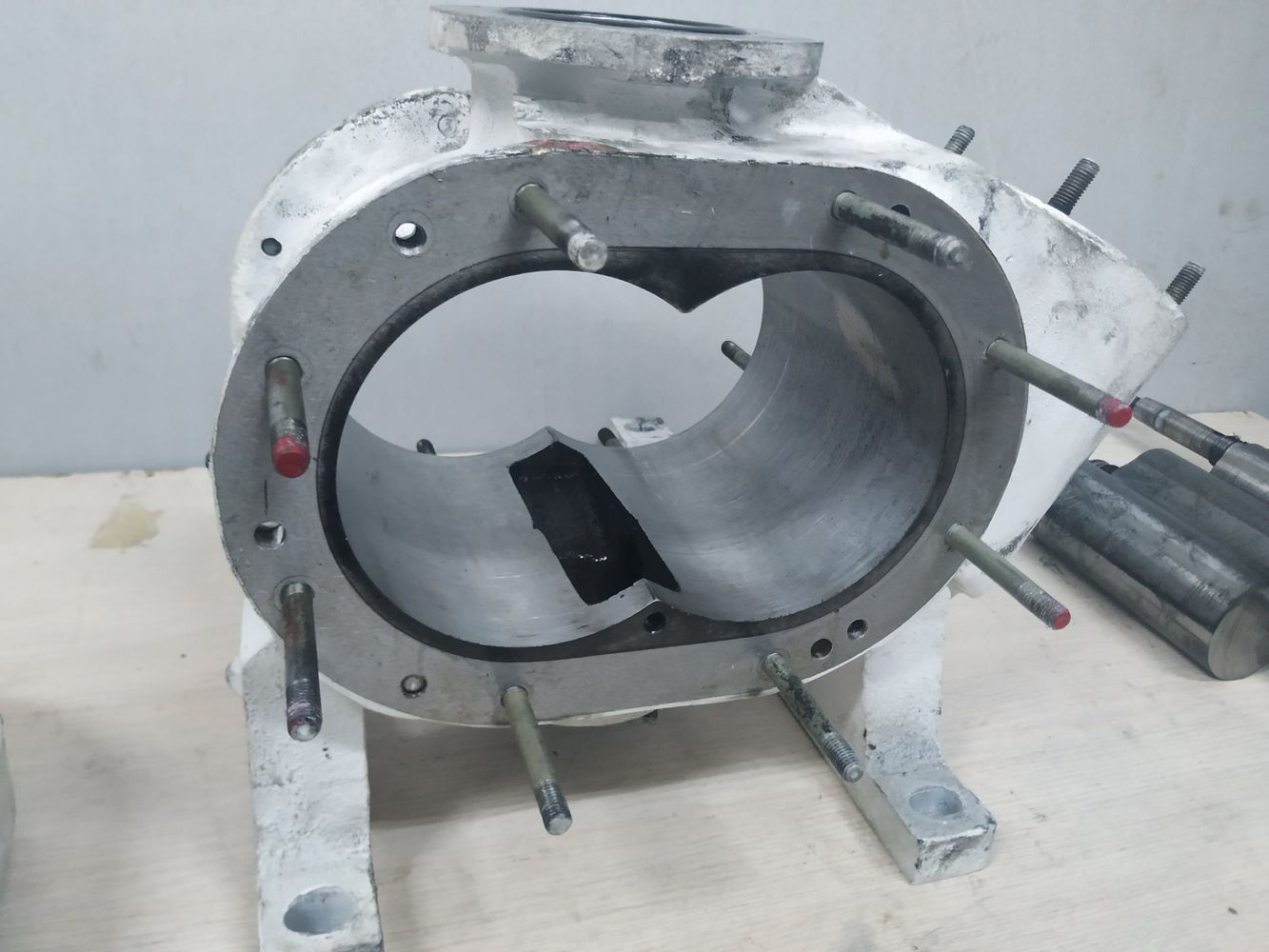

Корпус насоса НВД-200.
Оценка степени износа внутренних поверхностей корпуса насоса, для определения необходимых мероприятий по ремонту насоса вакуумного двухроторного.

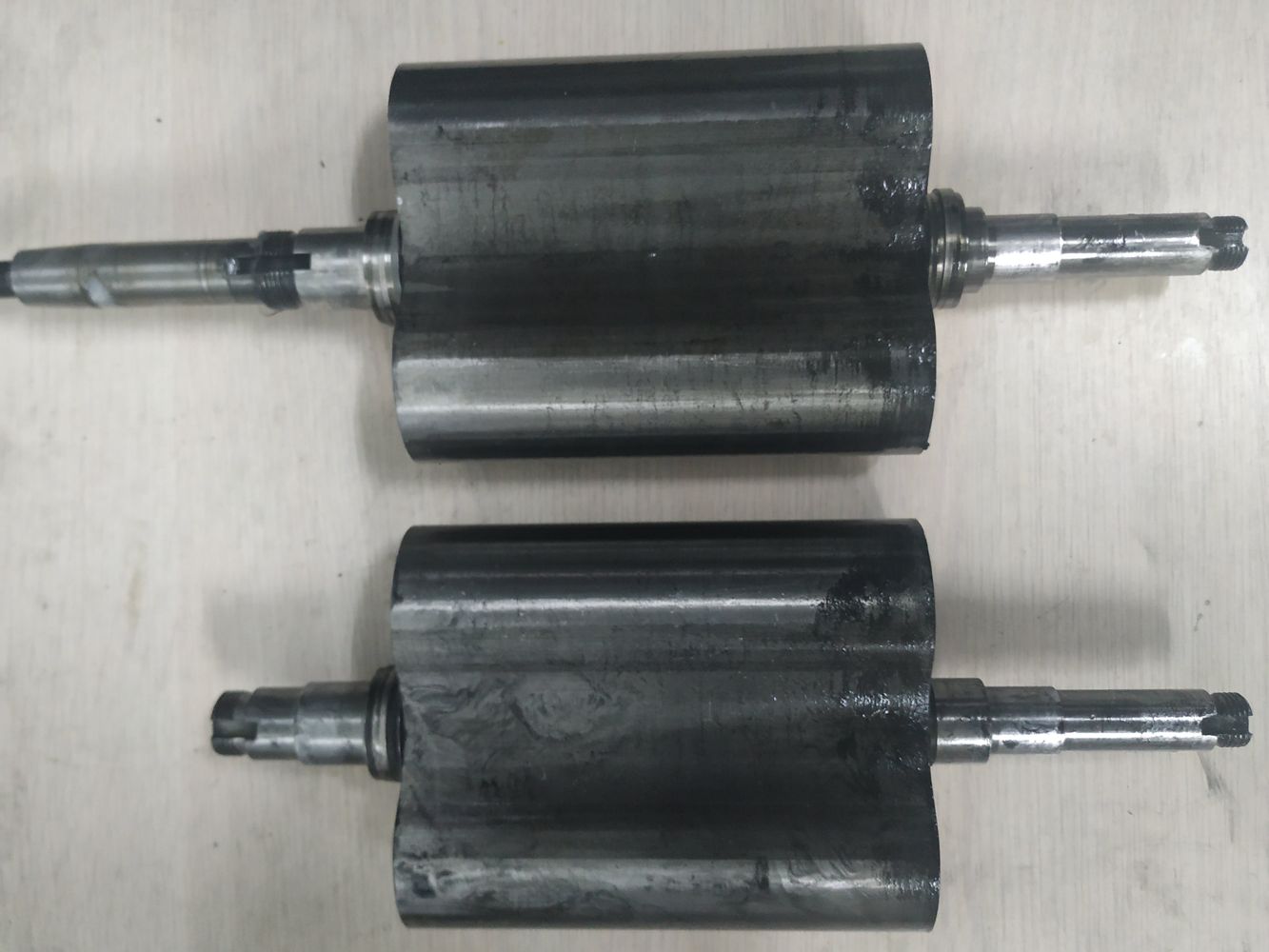

Внешний вид роторов двухроторного вакуумного насоса.
Производится оценка исправности, наличия следов механических повреждений, наличие износа роторов, необходимость произведения каких-либо ремонтных работ.
По окончании ремонта, в обязательном порядке, производится испытание вакуумного насоса НВД-200, даётся оценка качества произведённым ремонтным работам, оформляется акт испытаний вакуумного насоса.
