Ремонт вакуумного насоса 2НВР-5ДМ.




Ремонт и обслуживание вакуумных насосов 2НВР-5ДМ там, где это необходимо больше всего.

Наши сервисные бригады проводят базовое техническое обслуживание, ремонт и ввод в эксплуатацию вашего вакуумного оборудования в любой точке России. Мы очень серьезно относимся к обслуживанию вакуумных систем вашего предприятия.  Мы инвестируем в оборудование, обучение и инвентарь, которые позволяют нашим техническим специалистам предоставлять качественные услуги в сервисе и ремонте вакуумного оборудования. Мы предлагаем помощь вашим сотрудникам в проведении регламентных работ или решении конкретной проблемы, связанных с вакуумной техникой.


Проверка состояния вакуумного насоса во избежание дорогостоящего ремонта.

Если вы хотите избежать дорогостоящего ремонта, воспользуйтесь нашей проверкой состояния вакуумного насоса 2НВР-5ДМ. Наши технические специалисты помогут вам контролировать и обслуживать вашу вакуумную систему, предвидеть возможные проблемы и максимизировать время безотказной работы.


Экспертиза, которой вы можете доверять.

Наши хорошо обученные специалисты не только знают устройство и принцып работы вакуумных насосов 2НВР-5ДМ, но и имеют большой опыт эксплуатации и предлагают лучшие решения, проверенные российской практикой.



Насос вакуумный пластинчато-роторный маслоуплотняемый 2НВР-5ДМ.

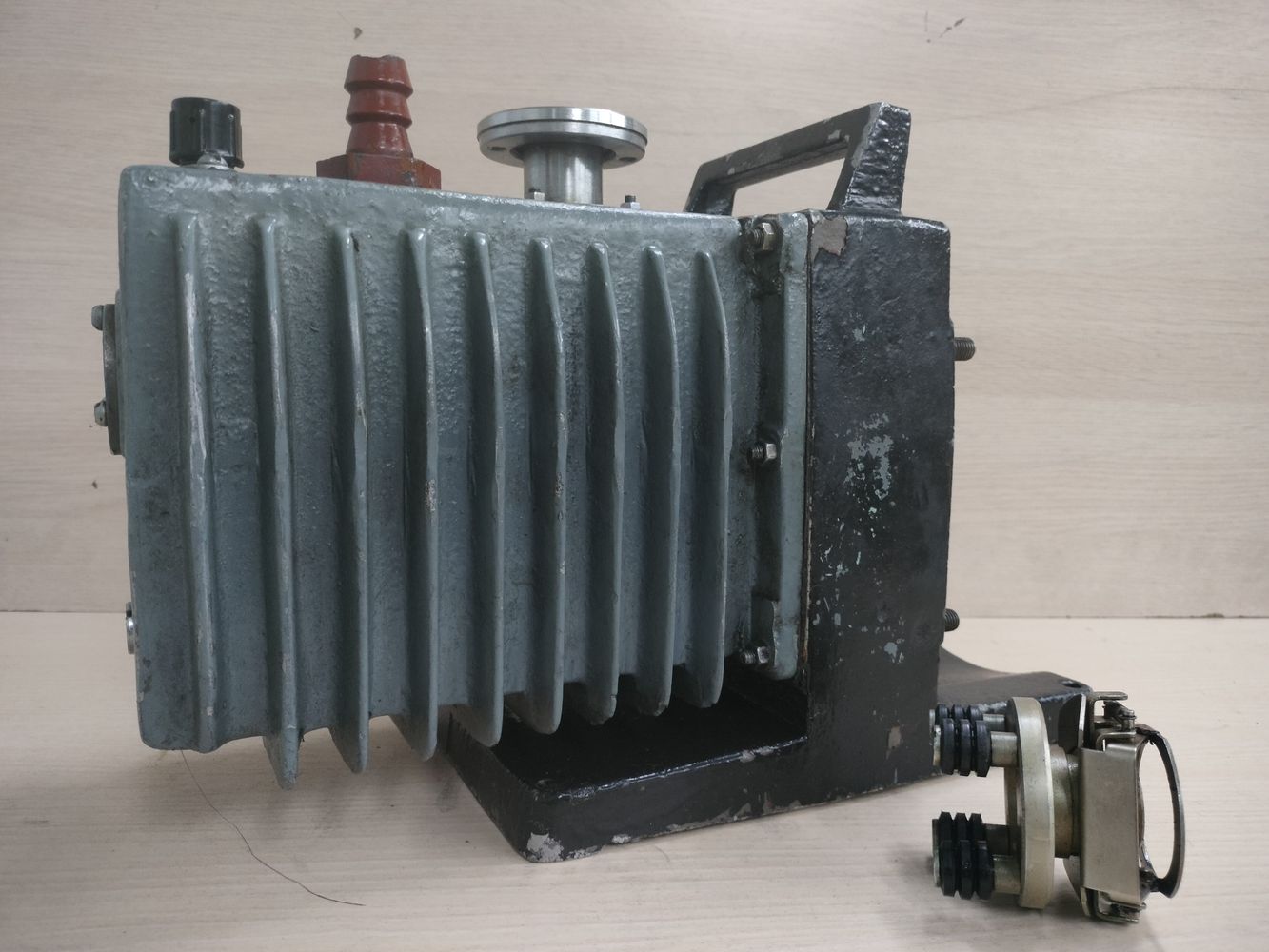

Общий вид насоса 2НВР-5ДМ без двигателя.

Насос имеет две камеры-ступени соединенные последовательно. Откачиваемая парогазовая смесь сначала попадает в первую ступень насоса, под действием разности давлений, после чего сжимается подвижными лопатками (пластинами) расположенными в специальной прорези непрерывно вращающегося ротора, впоследствии, основная ее часть выбрасывается через клапаны во внутреннее пространство насоса, для дальнейшего ее вывода в атмосферу. Оставшееся часть парогазовой смеси перемещается во вторую камеру-ступень вакуумного насоса, через соединительный канал, где процесс сжатия с последующим вытеснением, через клапан второй ступени повторяется.

Общий вид насоса 2НВР-5ДМ без двигателя, полумуфта механизма вакуумного насоса.

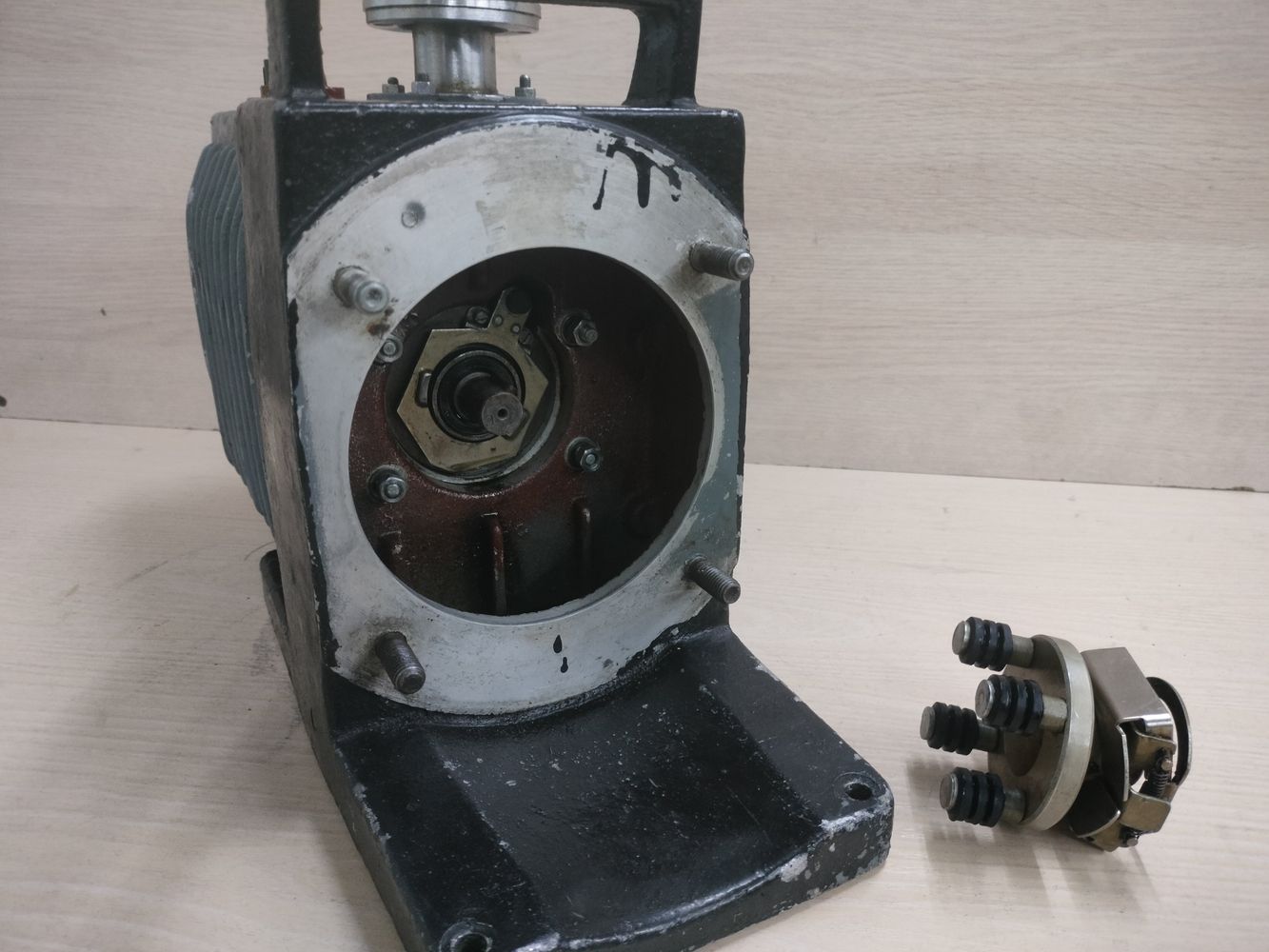

Вид насоса со стороны электродвигателя.


Насос снабжен обратным клапаном для своевременного перекрытия впускного патрубка насоса при прекращении работы последнего, что предотвращает перетекание рабочей жидкости насоса - вакуумного масла, в откачиваемый объем за счет разницы давлений. На фото показан центробежный механизм управления обратным клапаном насоса 2НВР-5ДМ, расположенный на полумуфте насоса и клапан управления, расположенный на внутренней части корпуса насоса. В данном, конкретном насосе эти узлы исправны и какие-либо действия по их ремонту или регулировке не требуются.

Механизм управления обратным клапаном насоса 2НВР-5ДМ.


Внешний вид механизма насоса.

На данной фотографии показаны клапаны первой и второй ступеней. Клапан второй ступени оснащен пружиной, в клапанах первой ступени насоса пружины не предусмотрены. Также показан механизм управления обратным клапаном с пружиной. В передней части механизма насоса присутствует стыковочное  отверстие-канал для присоединения трубки газаболластного устройства. В данном отверстии должен находиться клапан, оснащенный пружиной, для предотвращения обратного выбрасывания балластного воздуха из насоса, в данном насосе указанный клапан отсутствовал и в процессе работ по ремонту такой клапан будет установлен новый.

Внешний вид механизма насоса 2НВР-5ДМ. Механизм управления обратным клапаном насоса, клапаны первой и второй ступеней с пружинвми.

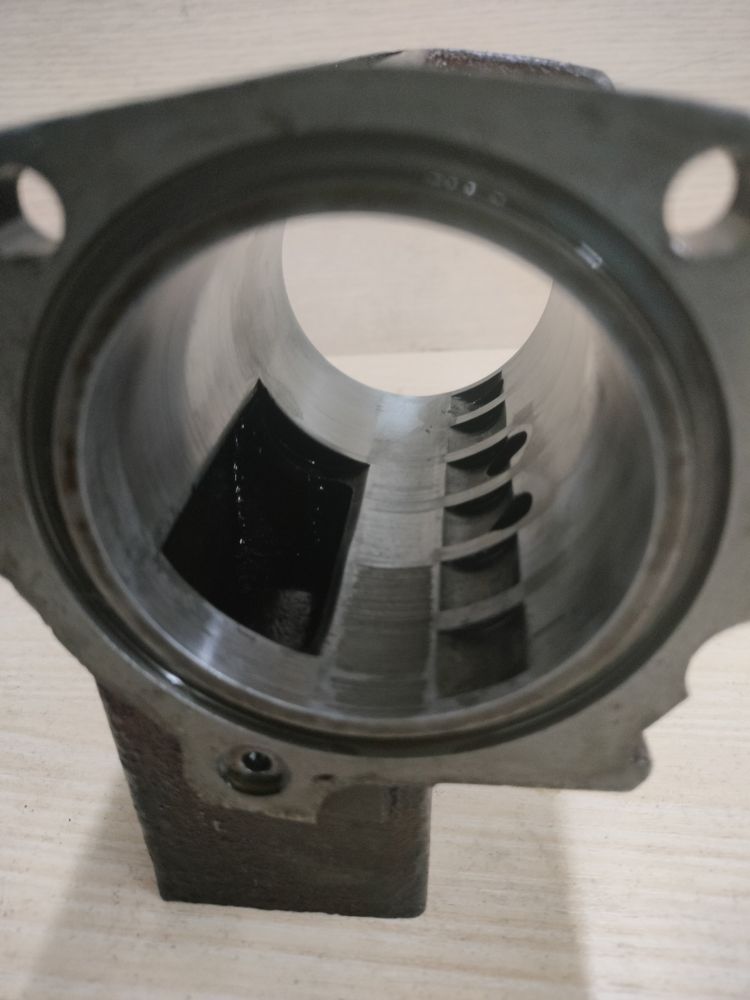

Корпус первичной ступени насоса.


На представленном фото видны следы механических повреждений внутренней поверхности цилиндра: царапины и задиры. Ремонт данного вакуумного насоса должен быть выполнен с обязательным устранением этих недостатков, в противном случае не будут достигнуты необходимые технические показатели работы насоса, ресурс его  работы будет минимальным.

Корпус первичной ступени 2НВР-5ДМ. Ремонт вакуумного насоса. НПП "Вакуумная техника"

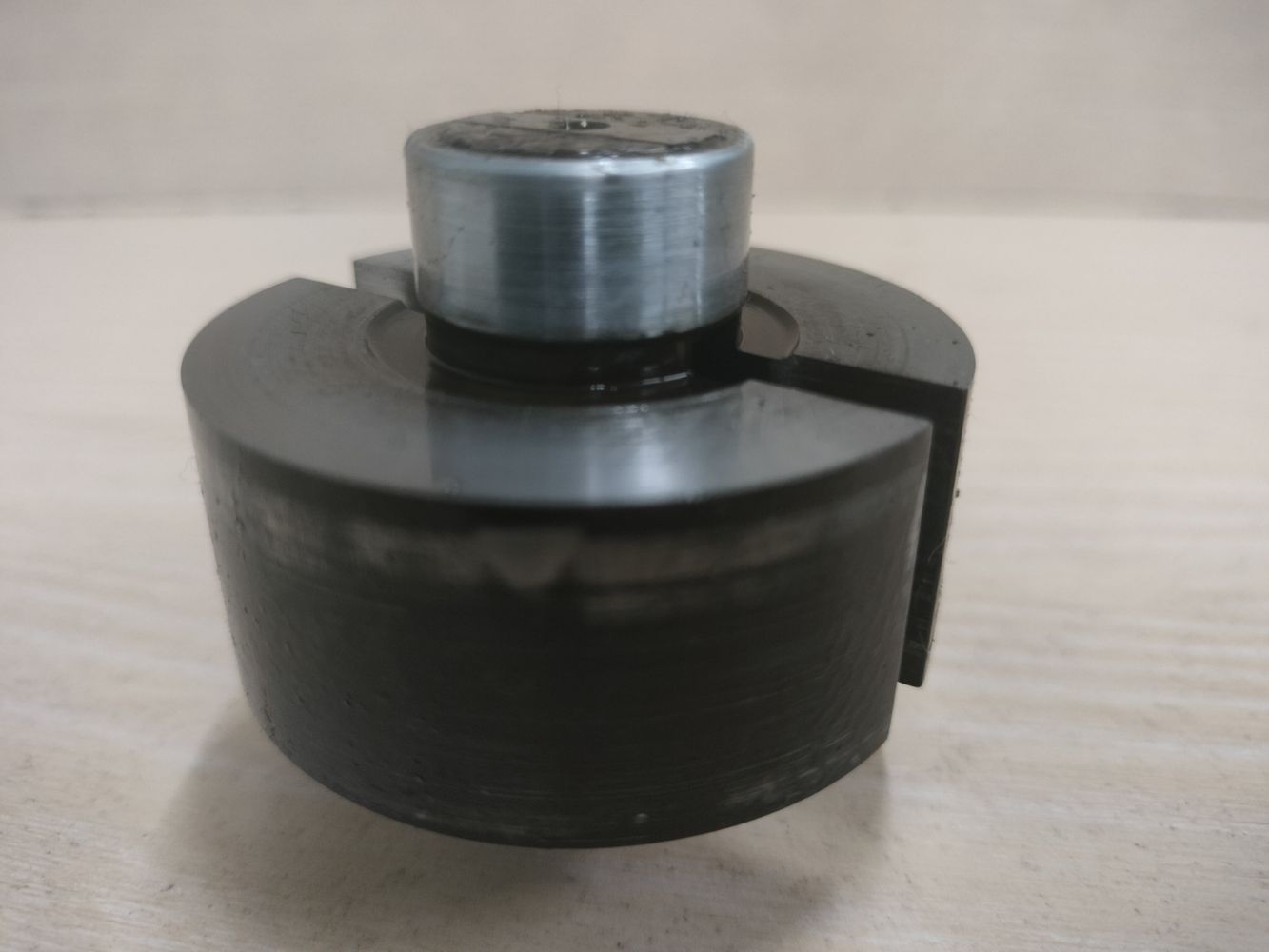

Ротор вторичной камеры насоса 2НВР-5ДМ.


На поверхности ротора видны следы износа наружней поверхности и окисления металла. В ходе работ по ремонту, эти недостатки детали будут устраняться.

Ротор вторичной камеры (ступени) вакуумного насоса 2НВР-5ДМ. Ремонт вакуумного насоса. НПП "Вакуумная техника"

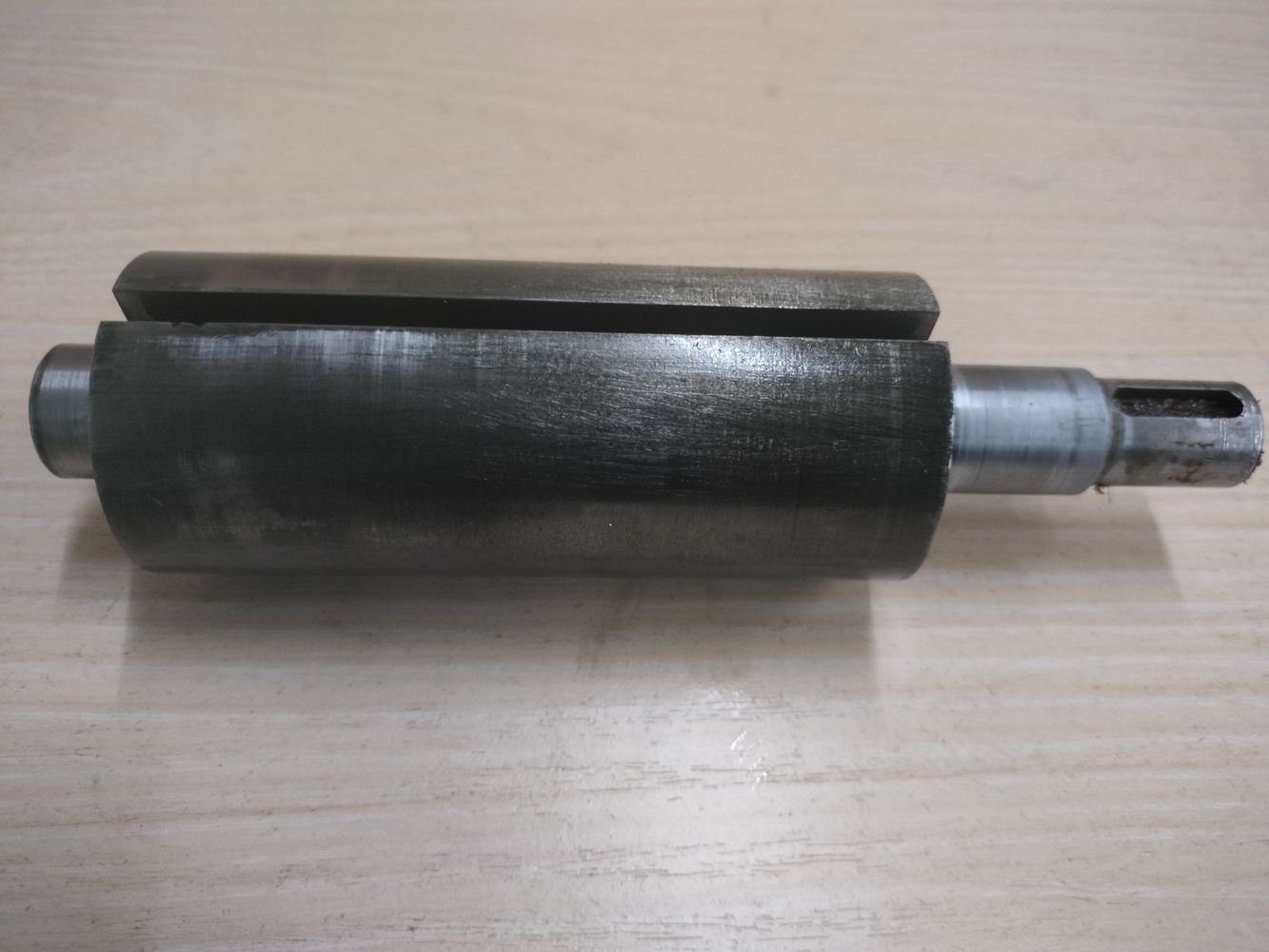

Ротор первичной ступени насоса.


На роторе видны потёртости, следы окисления металла, следы ручной механической обработки.

Необходимо проведение ремонтных работ по восстановлению свойств детали.

Ротор первичной ступени насоса 2НВР-5ДМ. Ремон вакуумного насоса. НПП "Вакуумная техника".

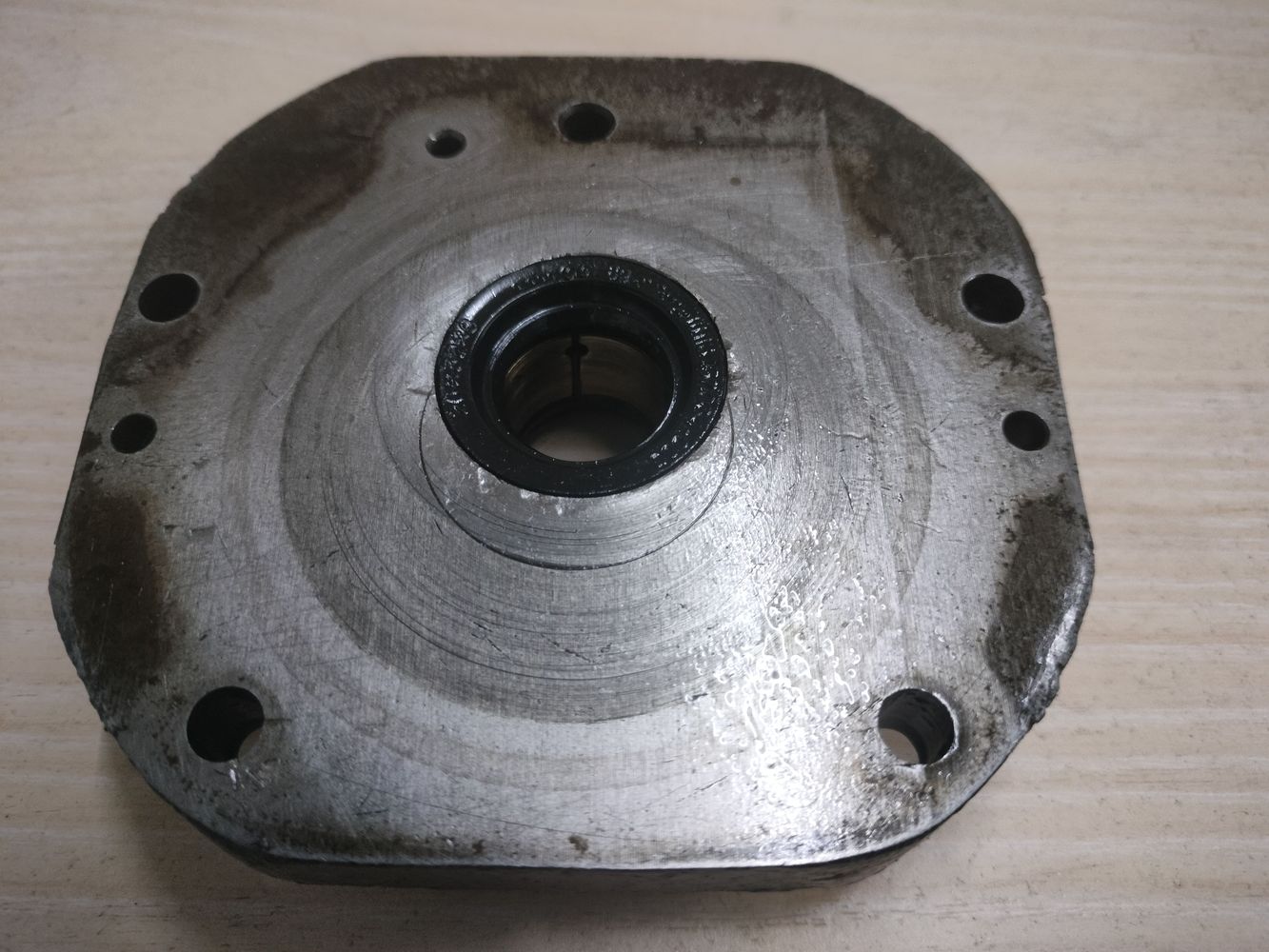

Промежуточная крышка камер насоса 2НВР-5ДМ.


Имеются механические повреждения, следы износа, требуется механическая обработка.

Промежуточная крышка камер 2НВР-5ДМ.

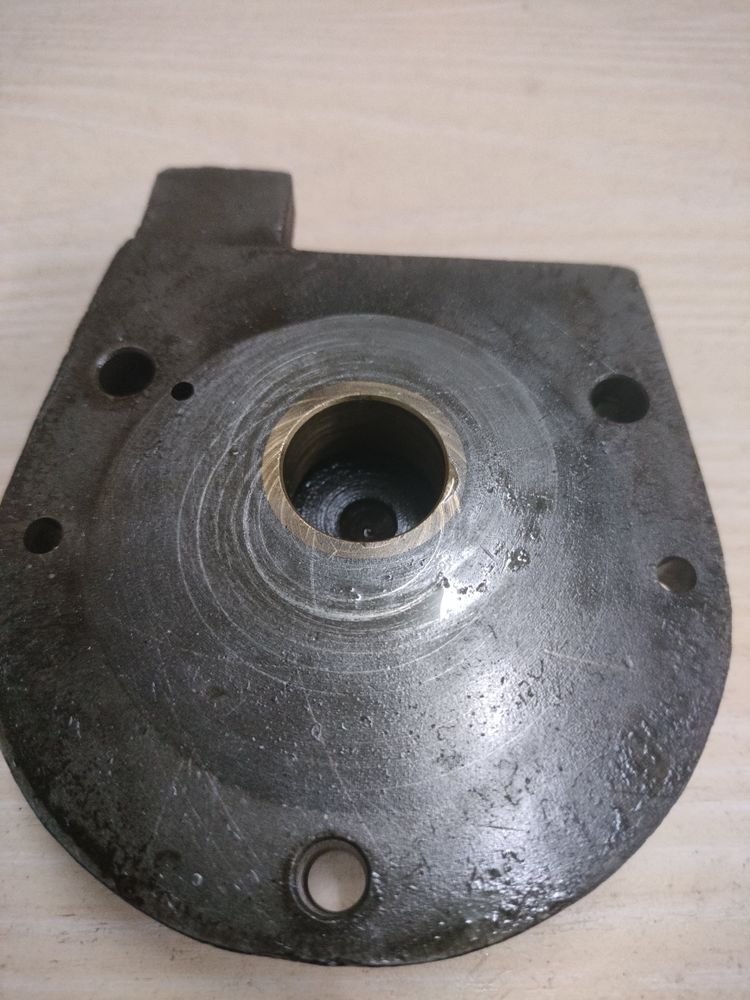

Крышка камеры вторичной ступени.


Имеются следы износа и повреждения. Требуется проведене механической обработки детали.

Крышка камеры вторичной ступени насоса 2НВР-5ДМ. Ремонт вакуумного насоса. НПП "Вакуумная техника"

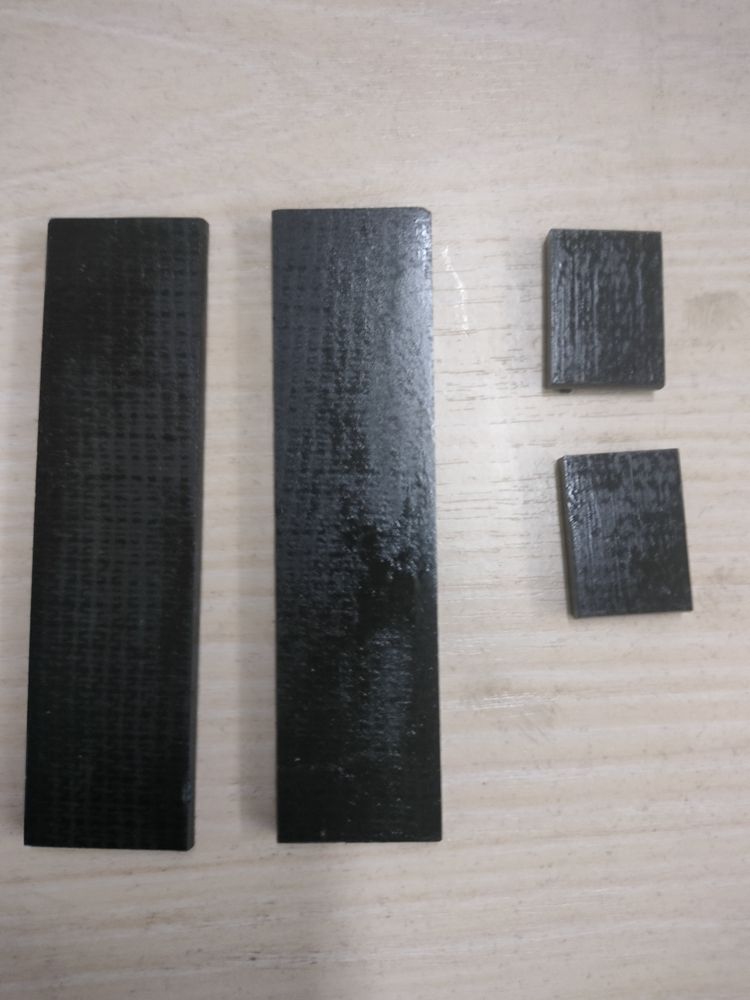

Комплект лопаток насоса 2НВР-5ДМ.


Линейные размеры лопаток первичной и вторичной камер насоса не соответстуют номинальным, нарушена их геометрия. Лопатки подлежат замене на новые.

Комплект лопаток насоса 2НВР-5ДМ. Ремонт вакуумного насоса. НПП "Вакуумная техника".

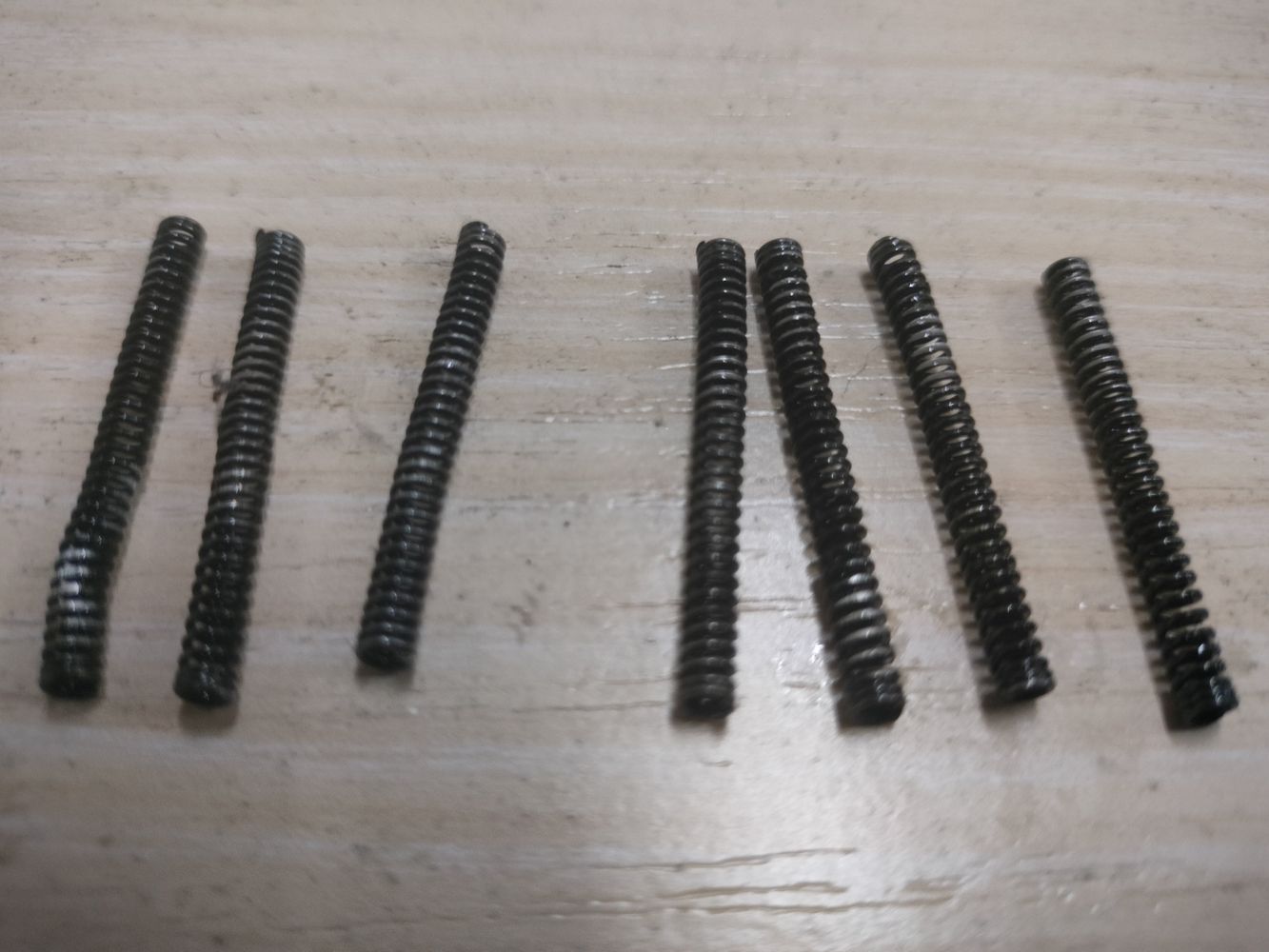

Комплект пружин первичной и вторичной камер вакуумного насоса.


Наличие потертостей в местах контакта с лопатками, искривление оси пружин. Пружины подлежат обязательной замене на новые, в противном случае, эксплуатация насоса с пружинами имеющими указанные дефекты с большой вероятностью приведет к серьезным неисправностям при их разрушении.

Комплект пружин первичной и вторичной камер вакуумного насоса 2НВР-5ДМ.
