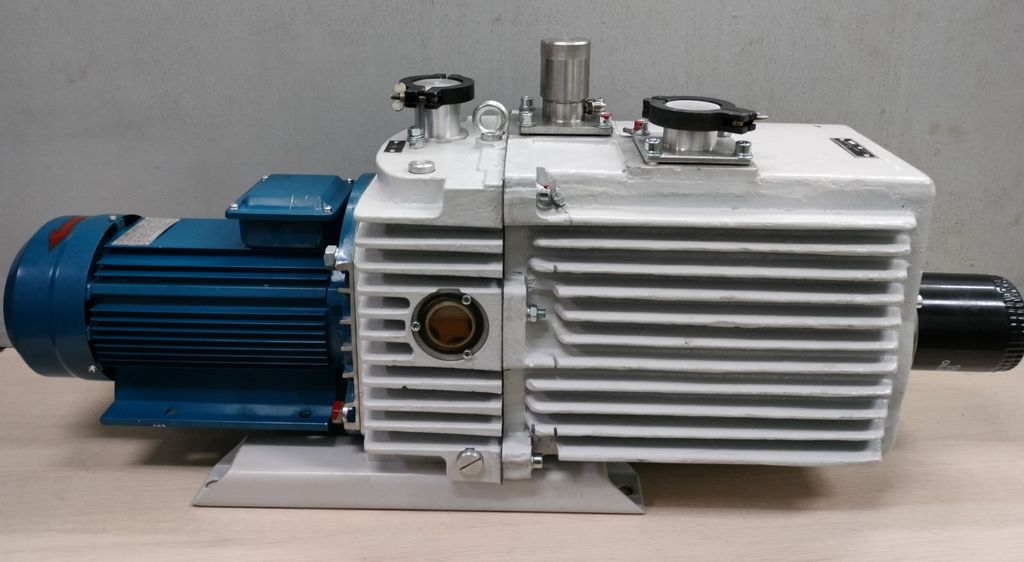

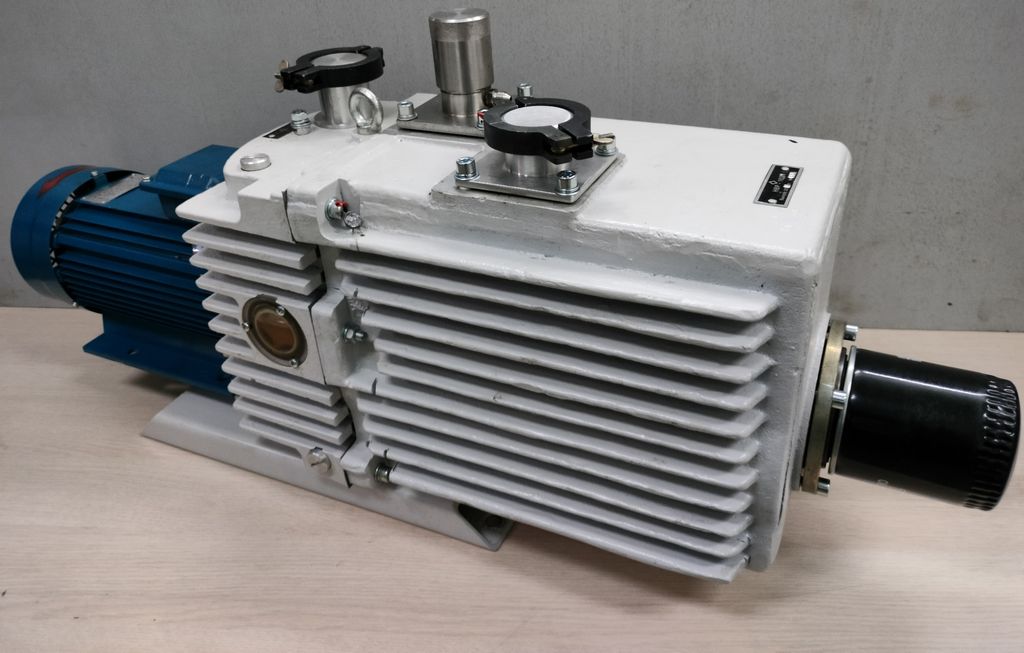

Насос вакуумный пластинчато-роторный НВР-16ДМ

Насос  НВР-16ДМ предназначен для откачки из рабочих камер плазмохимического вакуумного технологического оборудования как неагрессивных, так и агрессивных взрывобезопасных газов, паров и парогазовых смесей, предварительно очищенных от капельной влаги и механических загрязнений.

Насос может применяться автономно и в составе вакуумной системы плазмохимического технологического оборудования.

Насос вакуумный НВР-16ДМ может эксплуатироваться совместно с установкой очистки масла УОМ-0,15, предназначенной для увеличения срока службы рабочей жидкости насоса.

Насос вакуумный изготовлен в исполнении УХЛ категории 4.2 по ГОСТ 15150-69.

Питание насоса НВР-16ДМ осуществляется от трехфазной 4-х проводной сети с нулевым проводом переменного тока напряжением 220/380 В +_10% частоты (50+_0,5) Гц.

Для эксплуатации насоса при откачке агрессивных газов в него необходимо залить рабочую жидкость типа РКМ ТУ-6-02-3-242-82, при откачки неагрессивных газов - вакуумное масло ВМ-1 или ВМ-6 ОСТ 3801402-86.

Количество масла, заливаемого в насос НВР-16ДМ, составляет 5 л.

Для эксплуатации вакуумного насоса при откачке агрессивных газов, его необходимо подсоединить к системе подачи инертного газа.

Насос НВР-16ДМ работает без принудительного охлаждения.

При работе насоса с токсичными средами и эксплуатации его в производственных помещениях, отвечающих требованиям специальной вакуумной гигиены, его выходной патрубок должен быть герметично соединен с централизованной системой вывода выхлопных газов.

Насос НВР-16ДМ изготовлен в соответствии с СЖМЗ.311.002 ТУ.

Быстрота действия вакуумного насоса не менее 16 л/с.

Величина предельного остаточного давления, создаваемого насосом, не превышает следующих значений:

1. Полное без газобалласта при использовании масла ВМ-1 - 0, 66 Па или 5х10-3 мм.рт.ст

РЖМ, ВМ-6 - 1,32 Па или 1х10-2 мм. рт. ст.

2. Полное с газобалластом при использовании масла ВМ-1 - 1,32 Па или 1х10-2 мм. рт. ст.

РЖМ, ВМ-6 - 13,2 Па или 1х10-1 мм. рт. ст.

3. Порциальное по азоту без газобалласта при  использовании масла ВМ-1 - 0,1 Па или 7,5 х 10-4 мм. рт. ст

РЖМ, ВМ-6 - 0,2 Па или 1,5х10-3 мм. рт. ст.

Номинальная электрическая мощность, потребляемая насосом НВР-16ДМ, не более 2,2 кВт.

Частота вращения ротора насоса (1420+_60) об/мин.

Вакуумный насос НВР-ё6ДМ обеспечивает непрерывную трехсменную работу
