1. Принцип действия
I.I. Процесс откачки в пластинчато-роторных насосах НВПР-16-066, как и других пластинчато-роторных насосах основан на механическом всасывании и выталкивании газа вследствии периодического изменения обьема рабочей камеры, образуемой цилиндром и движущимися частями насоса - ротором и лопатками.
1.2. В цилиндре 3 (см. рис ниже) вращается в направлении указанном стрелкой эксцентрично установленный ротор 4.
1.3. В прорези ротора помещены лопатки 6 которые пружинамя 5 прижимаются к поверхности цилиндра 3. При вращении ротора
лопатки скользят по поверхности цилиндра. Полость, образованная цилиндром, ротором и торцевыми крышками, делится лопаткой на полости А и Б.
1.4. При вращении ротора объем полости А периодически увеличивается и в нее поступает газ из откачиваемой системы.
Объем полости периодически уменьшается и в ней происходит сжатие газа. Сжатый газ выбрасывается через клапан Т. Так работает насос в одноступенчатом исполнении,
1.5. В насосах двухступенчатого исполнения НВПР-16-066 выход первой ступени соединен каналом со входом второй ступени. Сжимаемый газ последовательно проходит обе ступени и выбрасывается через клапан второй ступени. При повышенных входных давлениях сжатый газ дополнительно выбрасывается через клапан первой ступени. Уплотнение между полостями всасывания А и сжатия Б достигается при помощи масляной пленки.
2. Конструкция

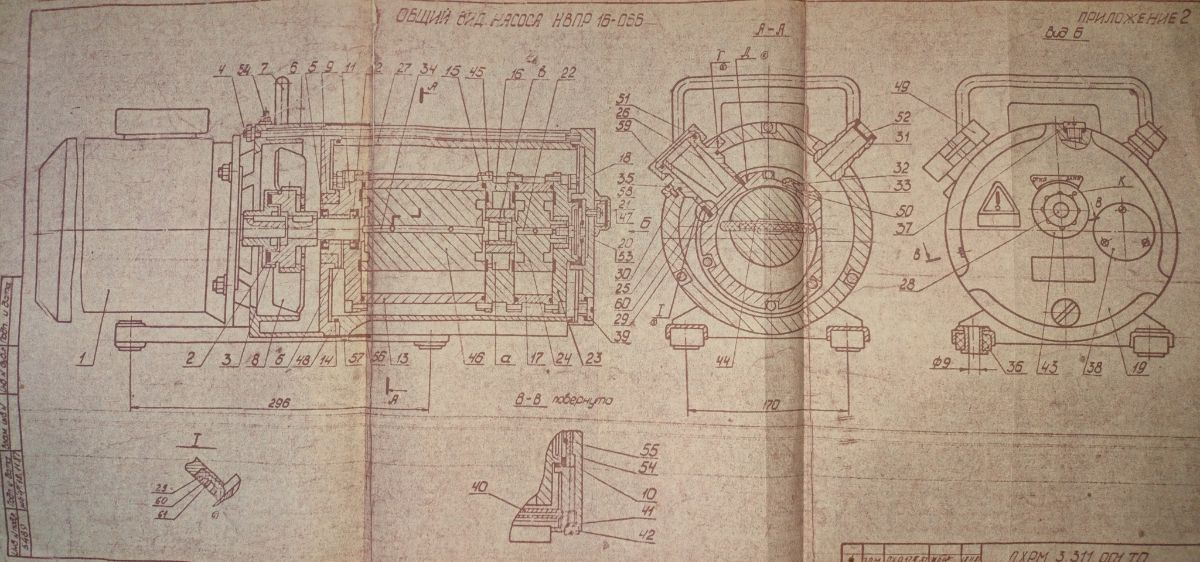

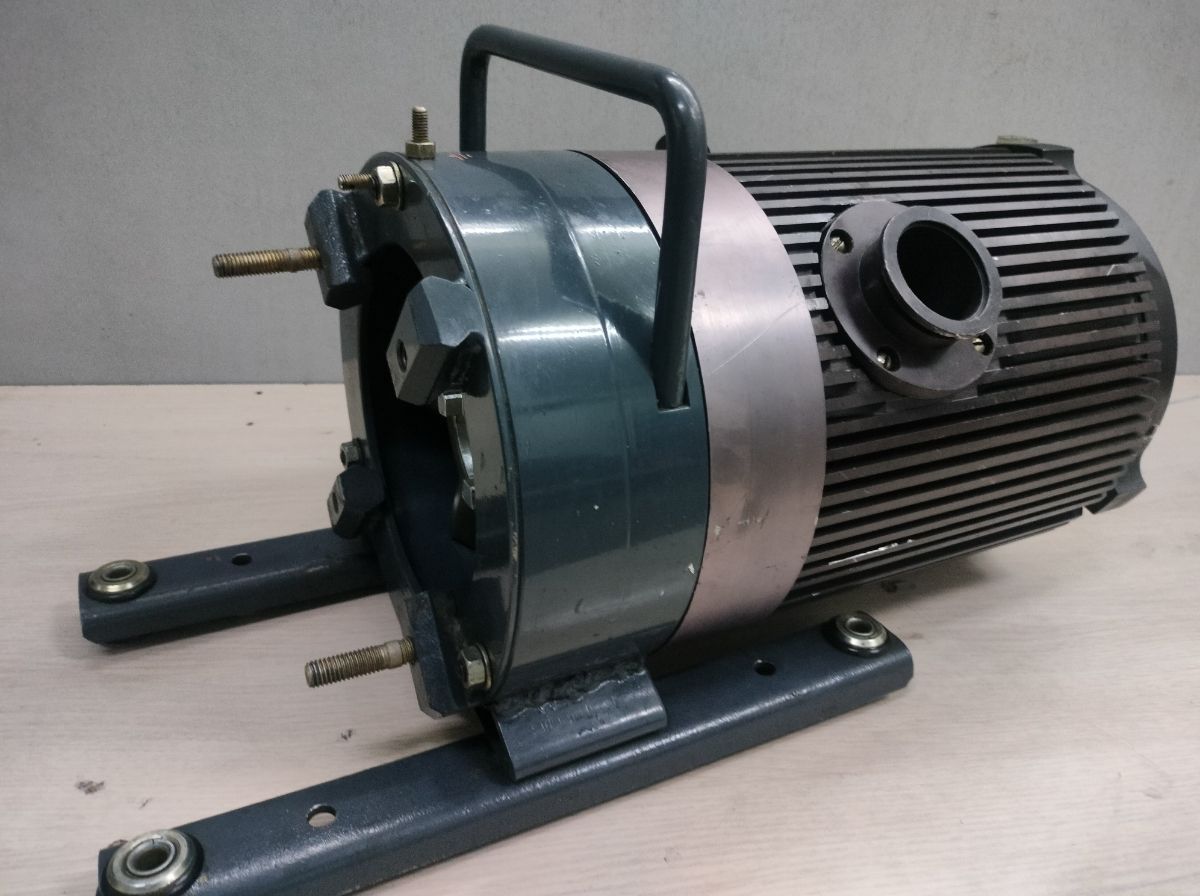

2.1. Насос вакуумный НВПР-16-066 представляет собой цельную конструкцию, смонтированную на основании 6 с одной стороны которого крепится электродвигатель I, с другой насос. К основанию крепятся четыре амортизатора 36 с отверстиями под крепеж для переноски насоса на основании имеется ручка.
2.2. Передача вращения от электродвигателя к насосу НВПР-16-066 осуществляется с помощью муфты 3. состоящей из двух полумуфт, через упругую прокладку 2.
2.3. Охлаждение насоса принудительное, обеспечивается вентилятором 8.
2.4. Крышка 19, фланец 48 и корпус 27 посредством шпилек 4 и гаек крепится к основанию 6. Емкость, образованная крышкой, фланцем и корпусом, заливается вакуумным маслом, а герметичность емкости обеспечивается прокладками 14.
Масло в насос заливается через отверстие в крышке 19, закрываемой пробкой 37 с уплотнением. Слив масла из насоса производится через отверстие в крышке при вывернутой, пробке 39. Контроль уровня масла в емкости осуществляется через маслоуказатель 33.
2.5. Рабочий блок насоса, образованный двумя ступенями, фиксируется в емкости двумя прокладками 9, 10.
2.6. Первая ступень рабочего блока образована фланцем II, цилиндром 13, корпусом 16, внутри которых расположен ротор 46 с лопатками 34. Корпус 16, цилиндр 17, фланец 23, ротор 24 с лопатками 22. образуют вторую ступень рабочего блока. Рабочий блок стягивается с помощью шпилек 13 и гаек. Взаимное расположение фланцев, цилиндров и корпуса обеспечивается цилиндрическими штифтами 45. Каждая пара лопаток прижимается к внутренним поверхностям цилиндров пружинами 44. Передача вращения от ротора первой ступени к ротору второй ступени осуществляется посредством разъемного кулачкового соединения. Полости камер первой и второй ступеней соединени последовательно, т.е. полость сжатия первой ступени
соединена с полостью всасывания второй ступени каналом "a". Герметичность ступеней обеспечивается резиновыми прокладками 15 и манжетами 12. Валы роторов вращаются в подшипниках скольжения.
Подача масла осуществляется через каналы "б" и "а". На корпусе 27 закреплен винтами 35 входной патрубок 25. Уплотнение соединения обеспечивается манжетой 29 и кольцом 30. Уплотнение входного патрубка в соединении с трубопроводом откачиваемого объема достигается прокладкой 59, механическое крепление хомутом 49. Внутри патрубка установлена сетка 26, которая предотвращает попадание твердых частиц в насос НВПР-16-066. На цилиндрах обеих ступеней расположены выхлопные клапаны 33. прижимаемые к цилиндрам пружинами 32. Ход клапанов ограничивается накладками 50. Выход газов из насоса осуществляется через патрубок I. При транспортировке и хранении вход и выход насоса закрываются заглушками 51, 52.
2.7. Насос снабжен газобалластным устройством, предназначенным для предотвращения конденсации паров при откачке парогазовых смесей. Газобалластное устройство имеет два положения: ОТКР и ЗАКР.
Настройка газобалластного устройства осуществляется винтом 21 с последующей его фиксацией гайкой 47.
2.8. Для очистки масла в насосе установлен фильтр, а для регулировки расхода масла используется винт 42 уплотняемый прокладкой 41.
2.9. Для исключения доступа масла и газобалластного воздуха в насос при его остановке служит впускной клапан 20.
3. Режим работы насоса НВПР-16-066
3.I. Hacoc обеспечивает нормальную работу в непрерывном режиме откачки, при условии достижения давления в откачиваемом объеме 2,7-104 Па (200 мм рт. ст.) не позднее 10 мин. с момента его включения (конструкция насоса не обеспечивает его смазку в диапазоне давлений на входе от атмосферного до указанного выше).
3.2. Циклический режим работы допустим при длительности цикли не менее 10 мин.
РЕМОНТ НАСОСА НВПР-16-066
В наш сервисный центр поступил насос НВПР-16-066 для проведения ремонта. Клиент приобрел насос НВПР-16-066 с хранения, какое время насос был в эксплуатации и техническое состояние насоса было неизвестно. Насос хранился неудовлетворительно, был на хранении с открытыми впускным и выпускным фланцами. По этой причине, входные испытания проведены небыли из-за возможности повреждения вакуумного насоса. Специалисты сразу приступили к его разборке для выяснения состояния деталей механизма насоса. Планировалось определить план ремонтных работ и возможный перечень восстановительных работ по результатам дефектации.

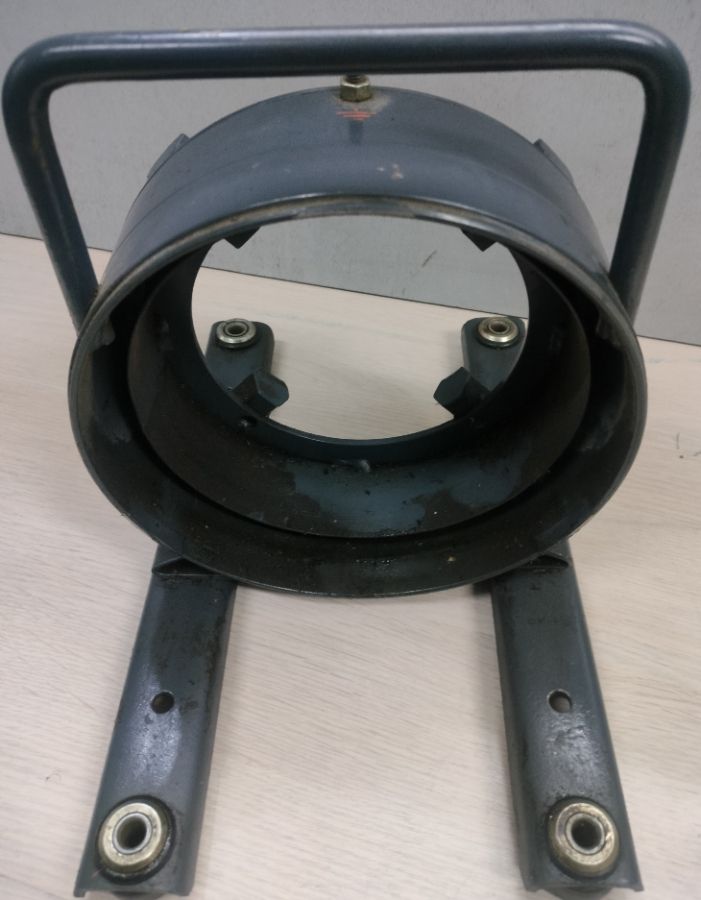

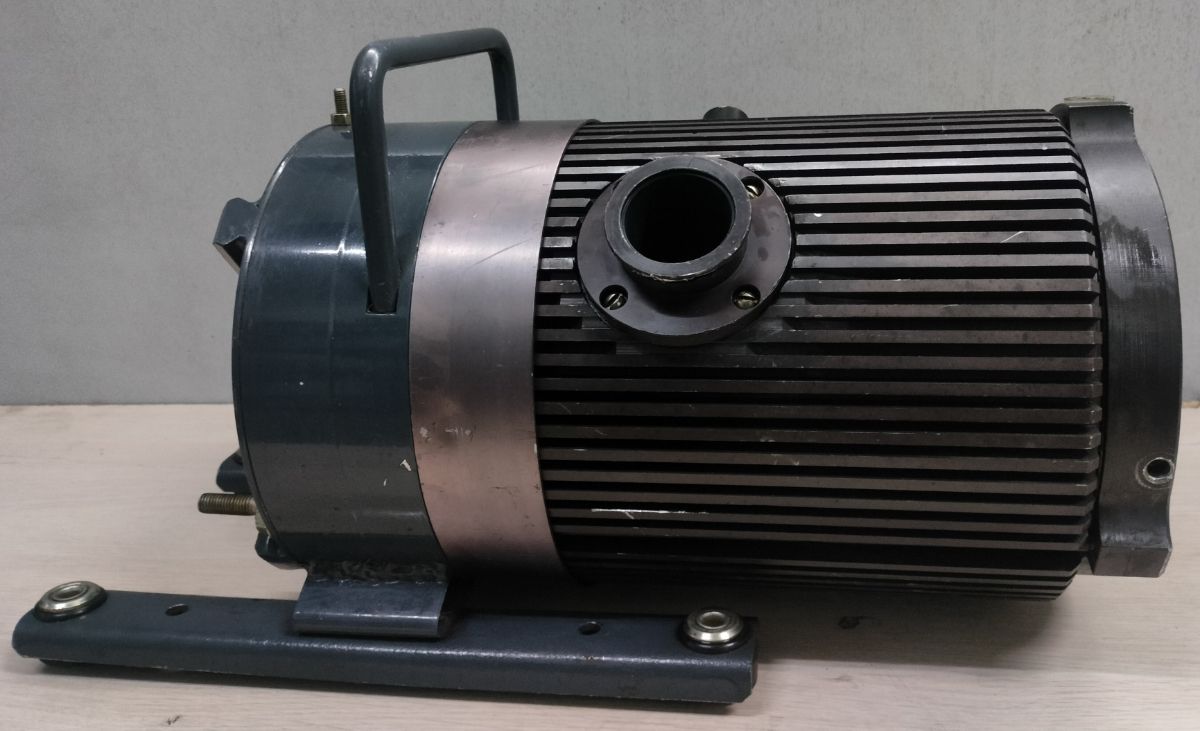

Основание насоса НВПР-16-066 (поз. 6 на рис.).
На начальном этапе проведения ремонтных работ, следует разобрать корпус вакуумного насоса, открутив 3 гайки, расположенные на шпильках стягивающих корпус.
Предварительно с насоса демонтируется электродвигатель.

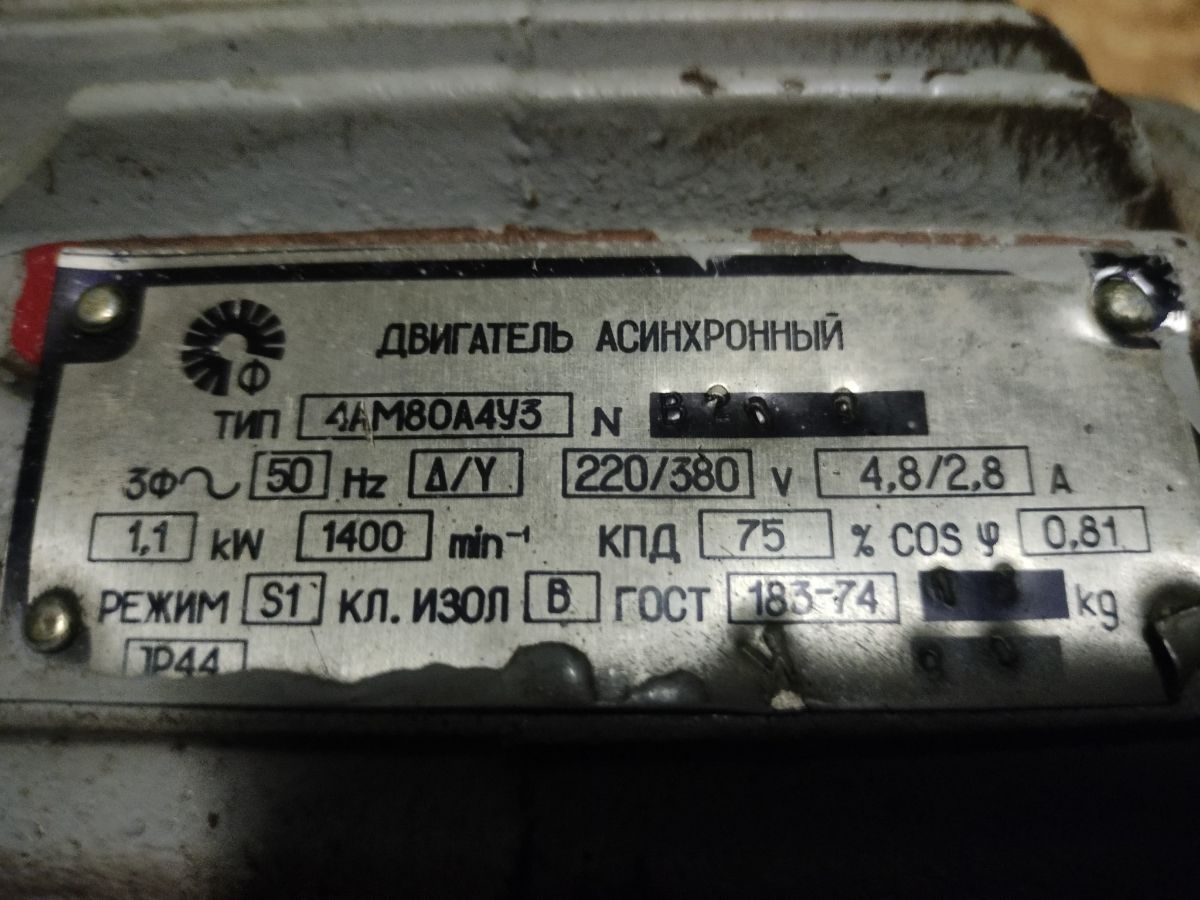

Характеристики электродвигателя используемого на насосе НВПР-16-066, можно посмотреть в таблице основных характеристик насоса НВПР-16-066, выше или определить по шильдику электродвигателя, фотография которого предоставлена ниже.

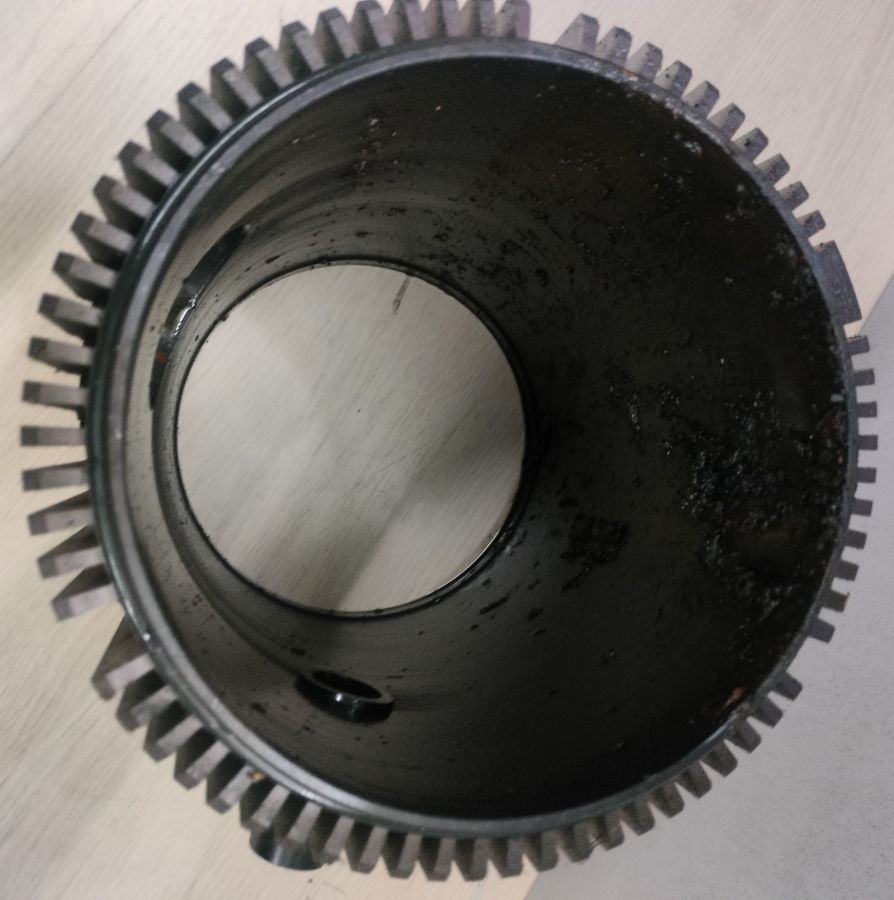

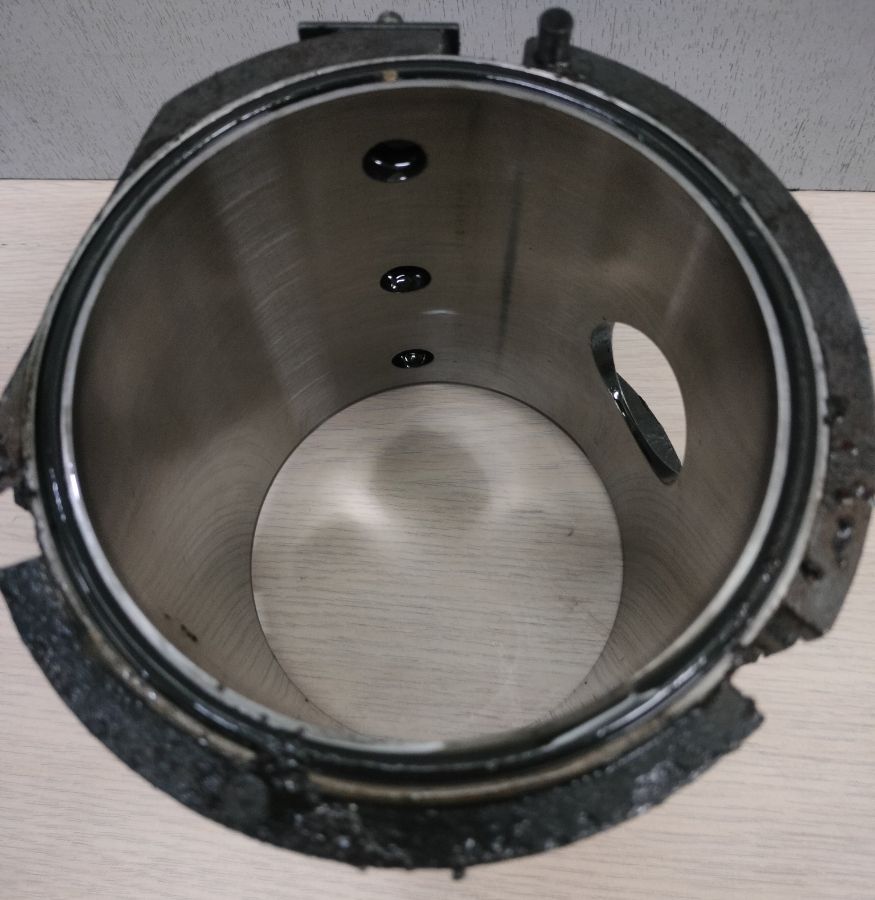

Корпус вакуумного насоса НВПР-16-066.
Фланец вакуумного насоса НВПР-16-066.

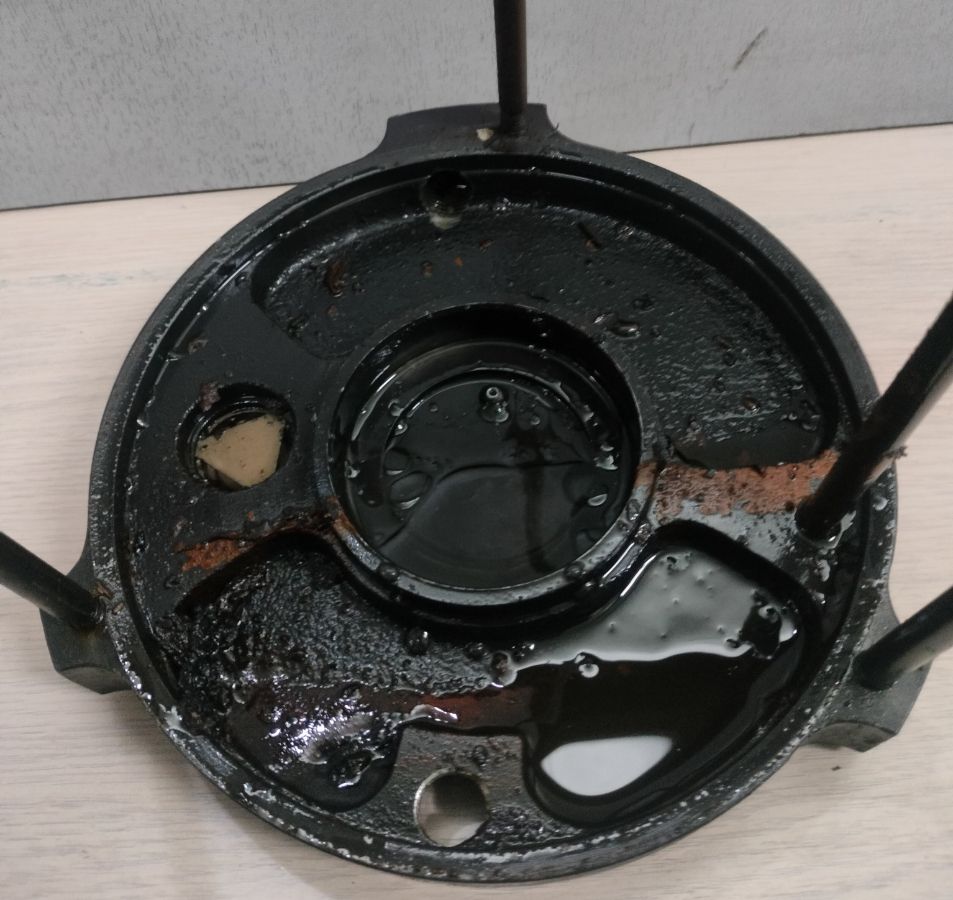

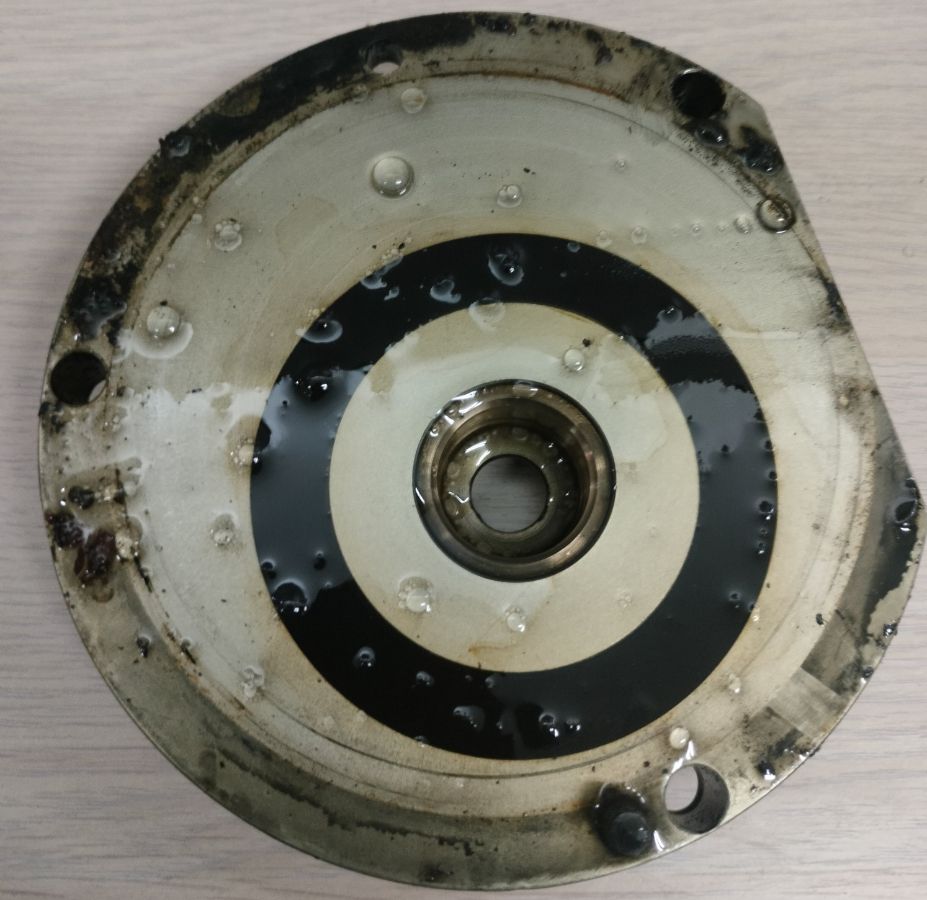

Крышка насоса НВПР-16-066 с масляным фильтром и стеклом
для отслеживания уровня рабочей жидкости, внизу крышки - отверстие для слива вакуумного масла.
На поверхностях крышки, фланца и корпуса, а так же на деталях рабочего механизма насоса, имеются отложения масла и грязи. В процессе текущего ремонта эти отложения необходимо удалить при помощи бензина и воды, в противном случае имеется высокая вероятность повреждения механизма насоса из-за фрикционных свойств отложений, что повлечет за собой необходимость сложных работ по ремонту и восстановлению деталей механизма вакуумного насоса. Так же, в свою очередь, данные загрязнения будут непосредственно влиять на предельное остаточное давление создаваемое насосом.
В ходе осмотра, необходимо обратить внимание на целостность фильтрующего элемента масляного фильтра - медной сетки, при необходимости, ее необходимо отремонтировать, устранив повреждения паяльником.

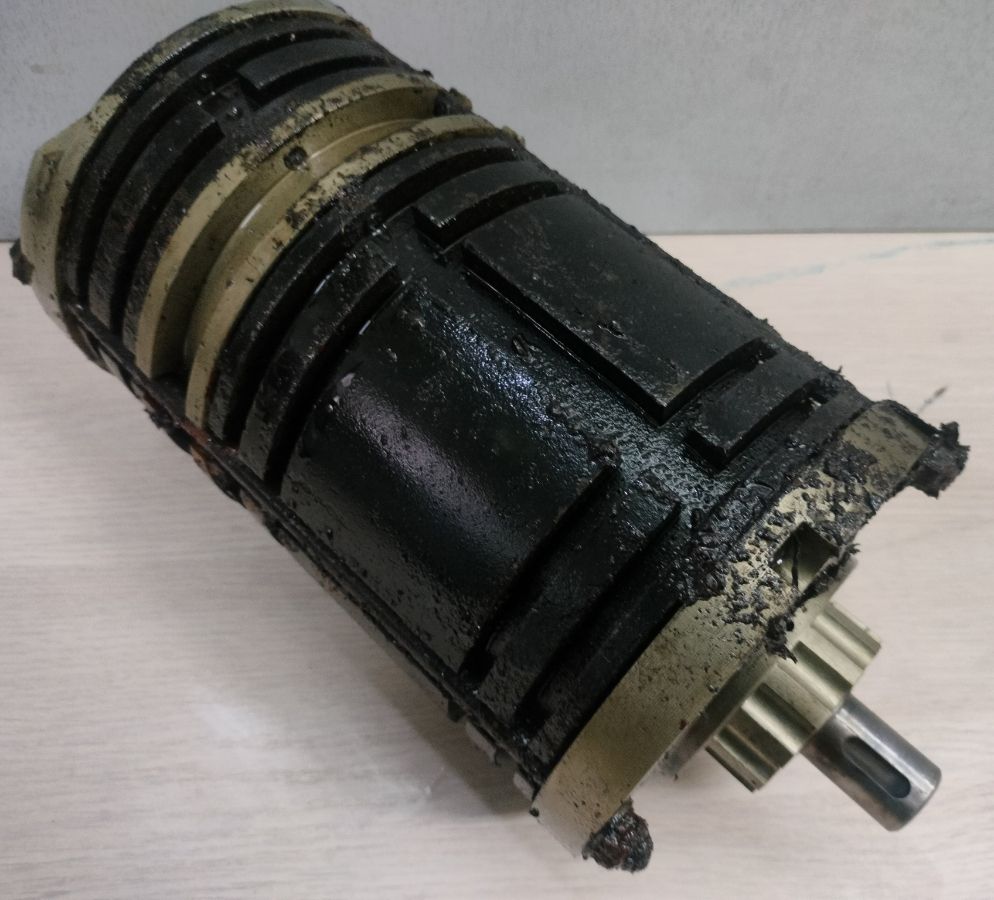

Рабочий блок насоса НВПР-16-066.

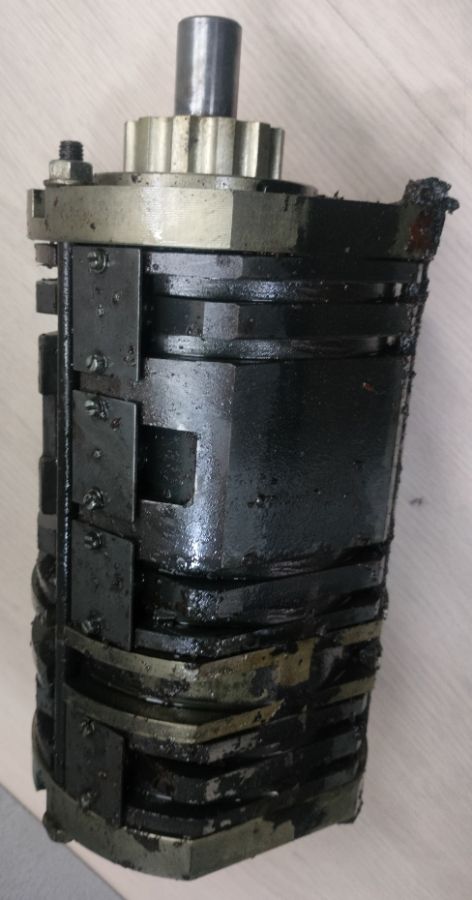

Рабочий блок насоса, состоящий из двух последовательно соединенных ступеней.
Для проведения дефектации и если это потребуется, работ по ремонту или восстановительных работ, необходимо его разобрать, открутив три гайки и освободив шпильки.
Рабочий блок вакуумного насоса со стороны клапанов.
Крышка второго цилиндра насоса НВПР-16066.

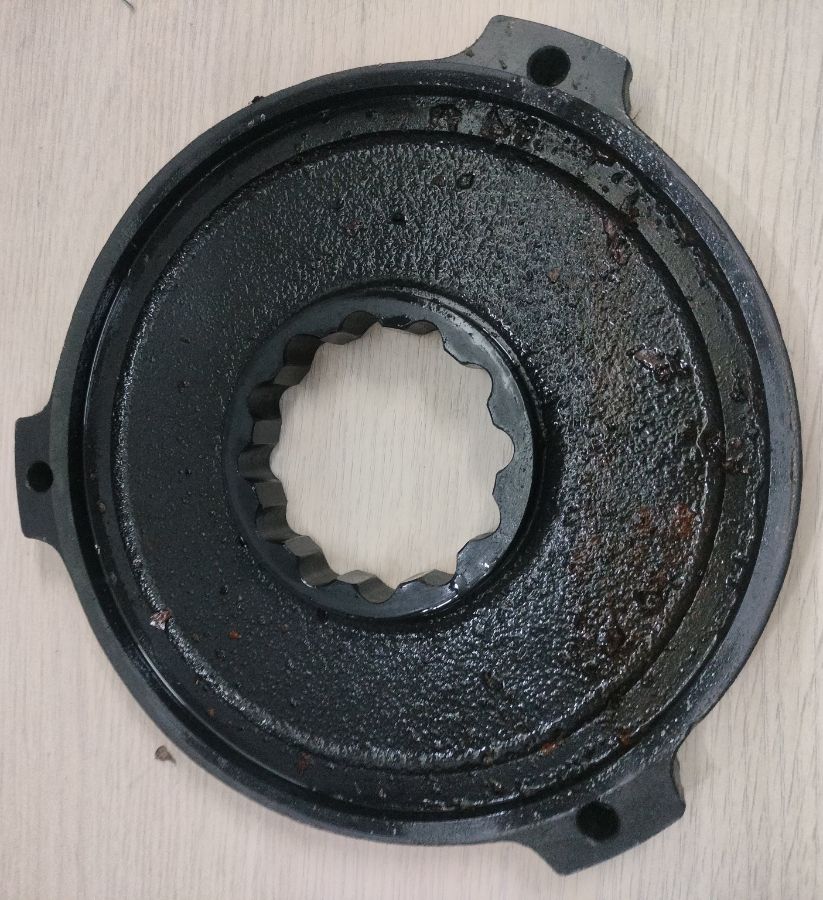

Крышка первого цилиндра НВПР-16-066.
Впускной клапан насоса НВПР-16-066.
Работ по его ремонту не требуется, клапан исправен.

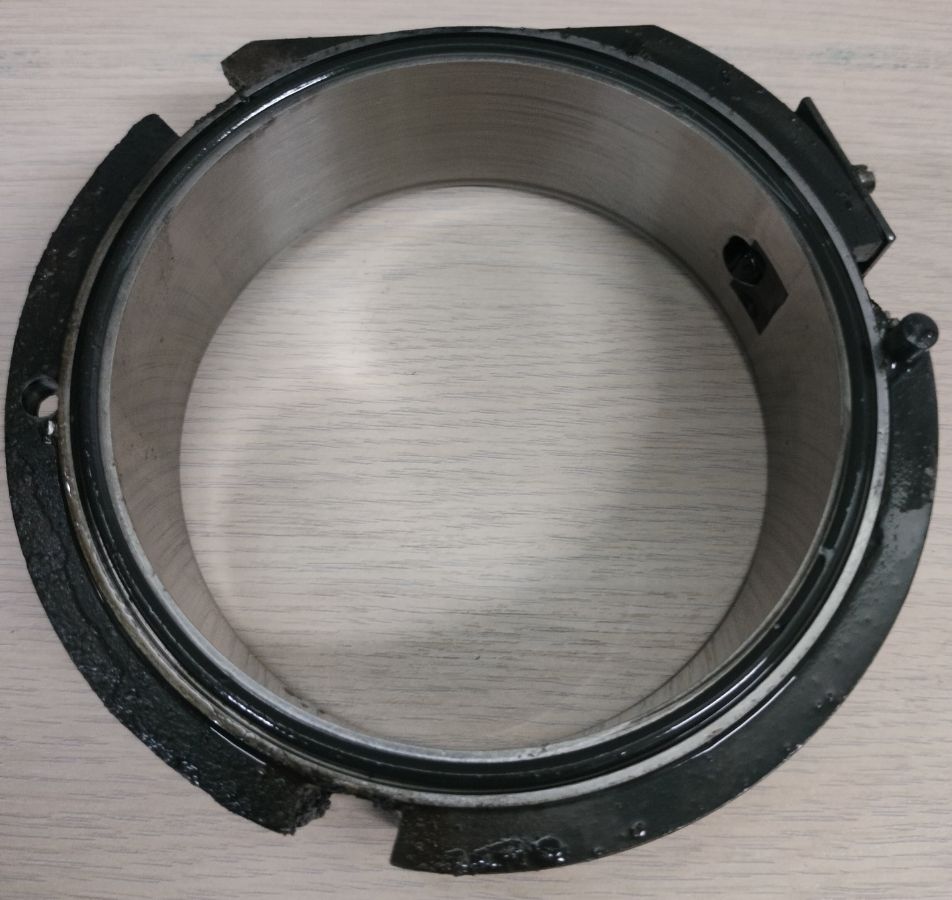

Цилиндр второй ступени насоса НВПР-16-066.
Внутренняя поверхность цилиндра без дефектов, необходимости восстановления или ремонта нет.
Цилиндр первой ступени насоса НВПР-16-066.
Внутренняя поверхность цилиндра без дефектов, необходимости восстановления нет.

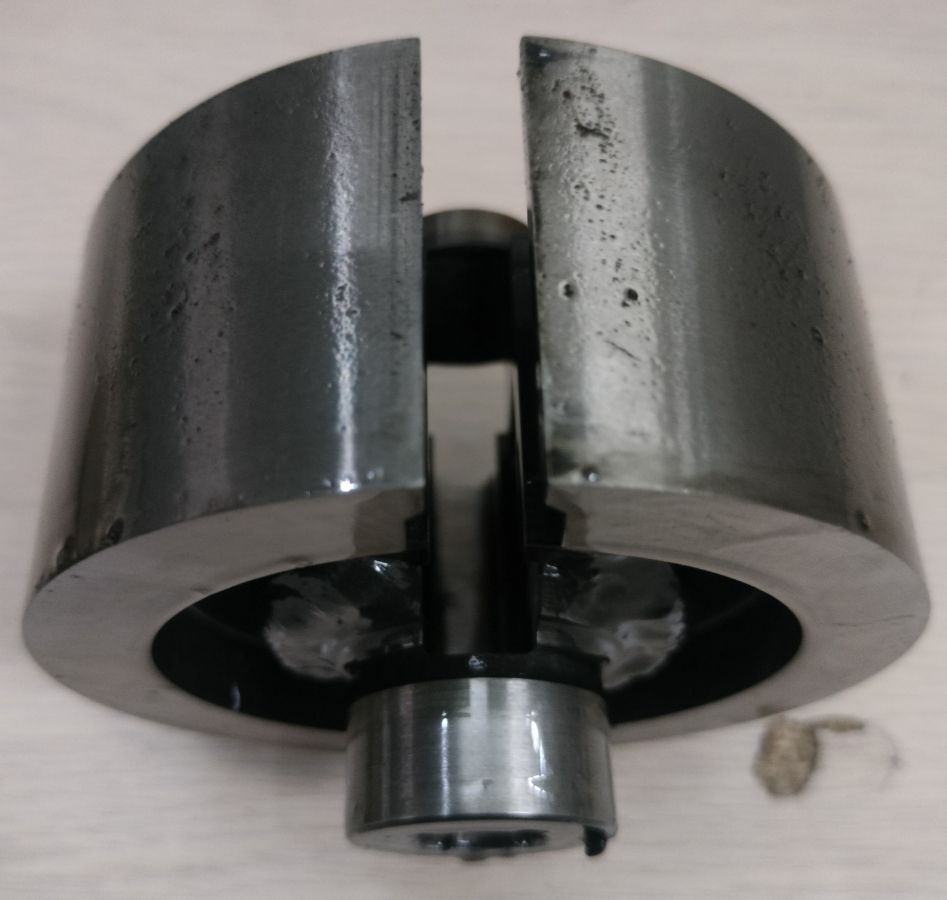

Ротор второй ступени насоса НВПР-16-066.
Наружная поверхность цилиндра без дефектов, необходимости восстановления нет.

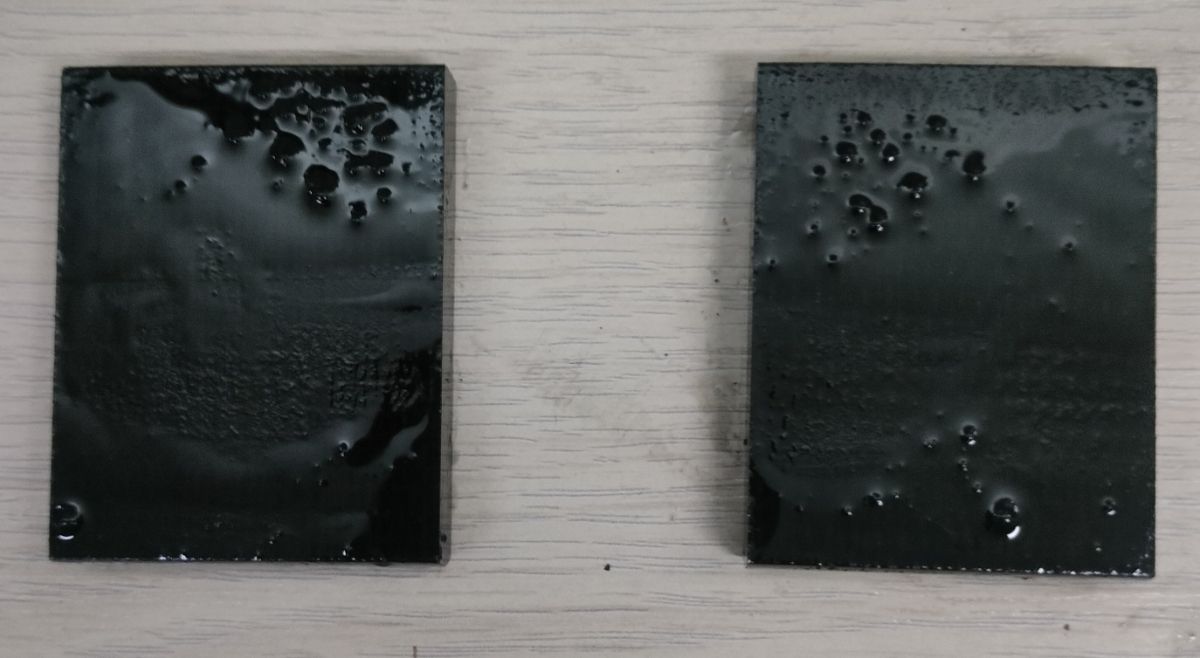

Лопатки ротора второй ступени вакуумного насоса НВПР-16-066.
Повреждений и следов износа нет, ремонт или замена на новые не требуется.

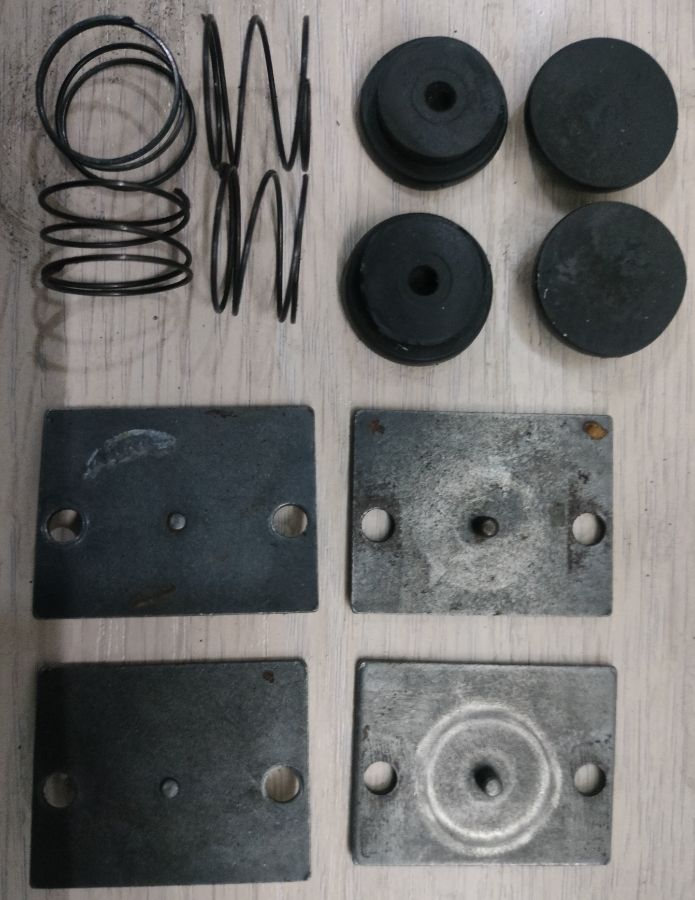

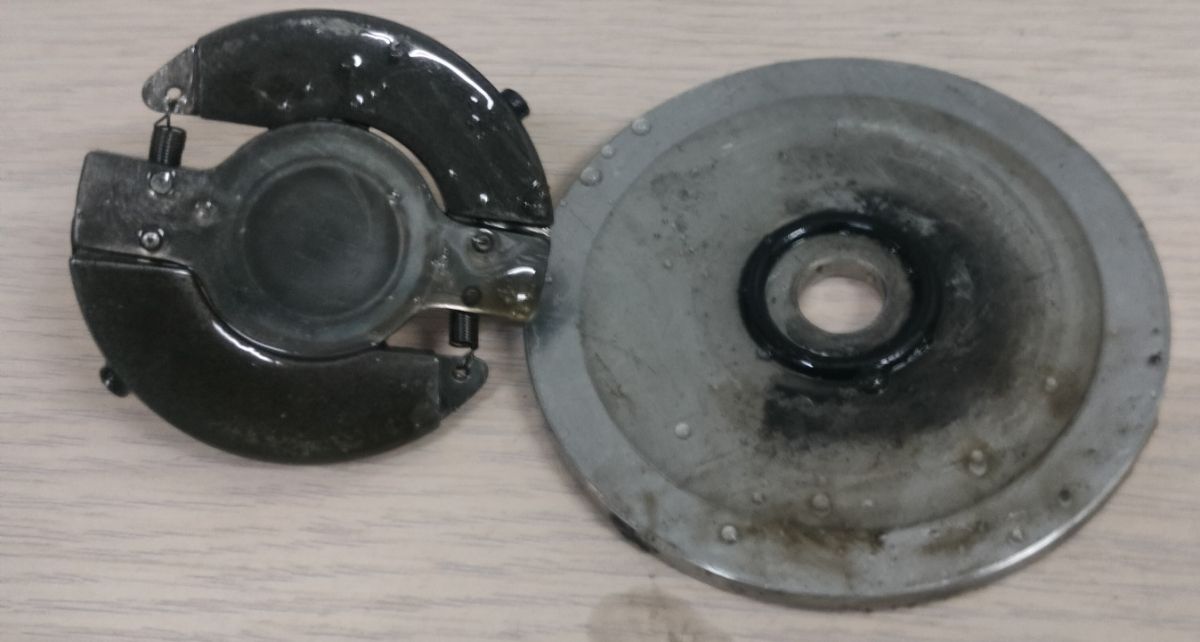

Клапаны и пружины насоса НВПР-16-066, комплект.

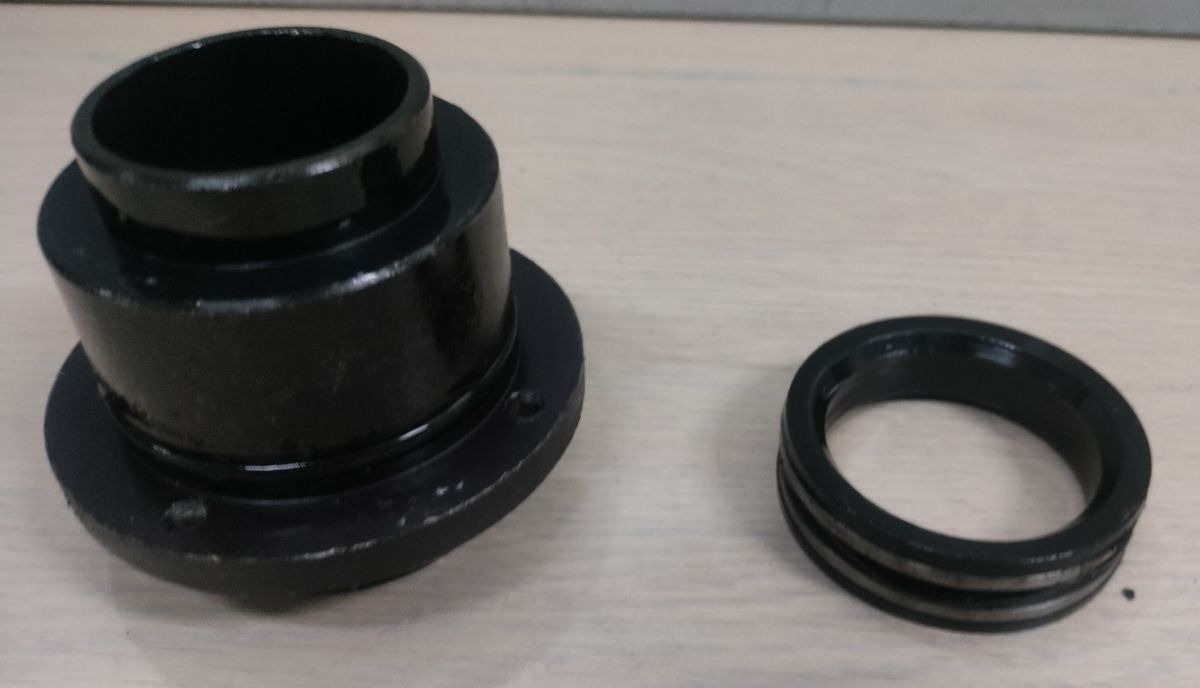

Входной патрубок вакуумного насоса с уплотнительной манжетой.

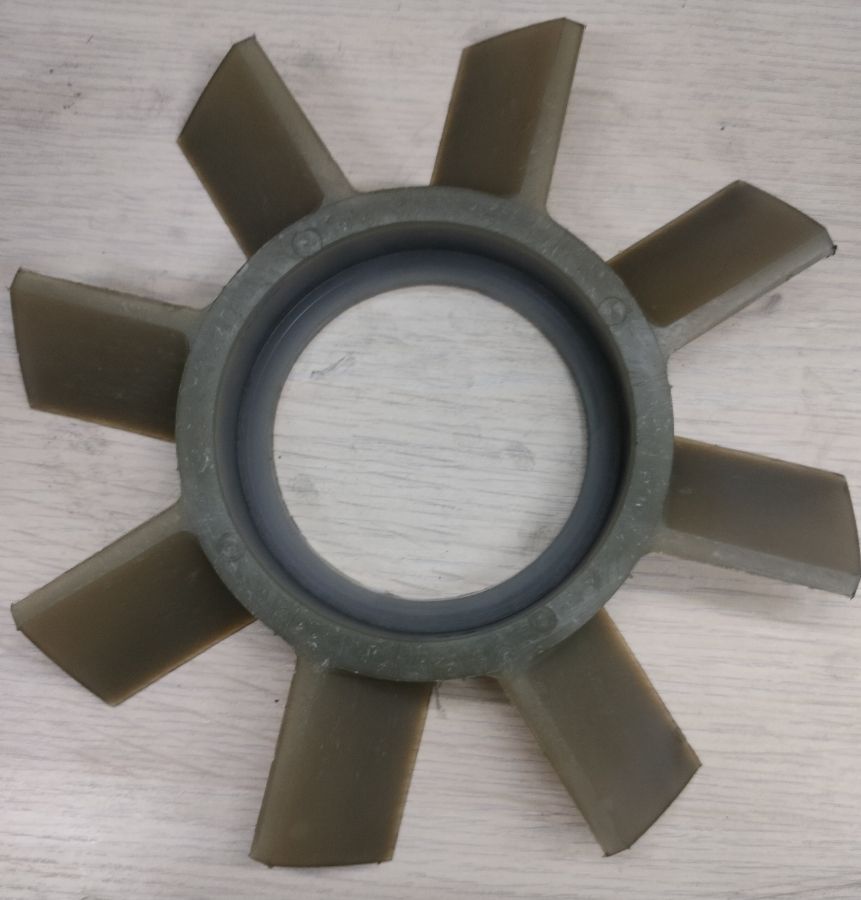

Вентилятор воздушного охлаждения насоса вакуумного.

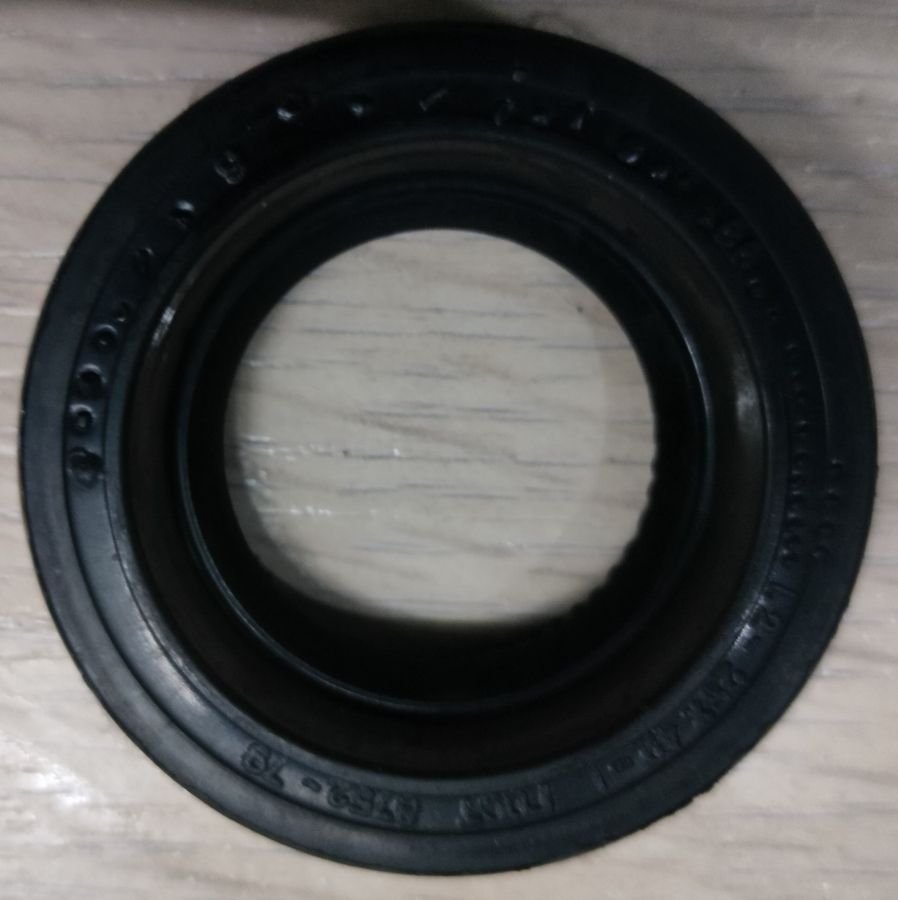

Манжета, применяемая в вакуумном насосе НВПР-16-066.
Электродвигатель используемый в насосе НВПР-16-066.
Компания НПП "Вакуумная техника" производит ремонт вакуумных пластинчато-роторных насосов НВПР-16-066 с масляным уплотнением. Даем гарантию на ремонт насоса НВПР-16-066 6 месяцев. Выполняем текущий и капитальный ремонты насосов вакуумных НВПР, производим восстановительные работы по ремонту деталей механизма рабочего блока насоса.
Так же, Вы можете купить у нас вакуумный насос НВПР-16-066, гарантия на вакуумные насосы, купленные в компании НПП "Вакуумная техника" - 12 месяцев.
