Фотоотчёт, ремонт насоса вакуумного пластинчато-роторного 2НВР-5Д.
Фото 1.

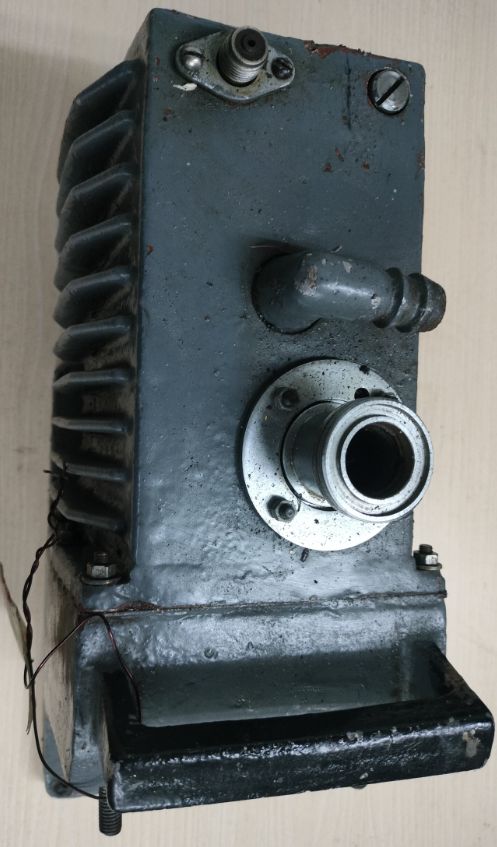

2НВР-5Д, внешний вид насоса 2НВР-5Д без электродвигателя.
Фото 2.

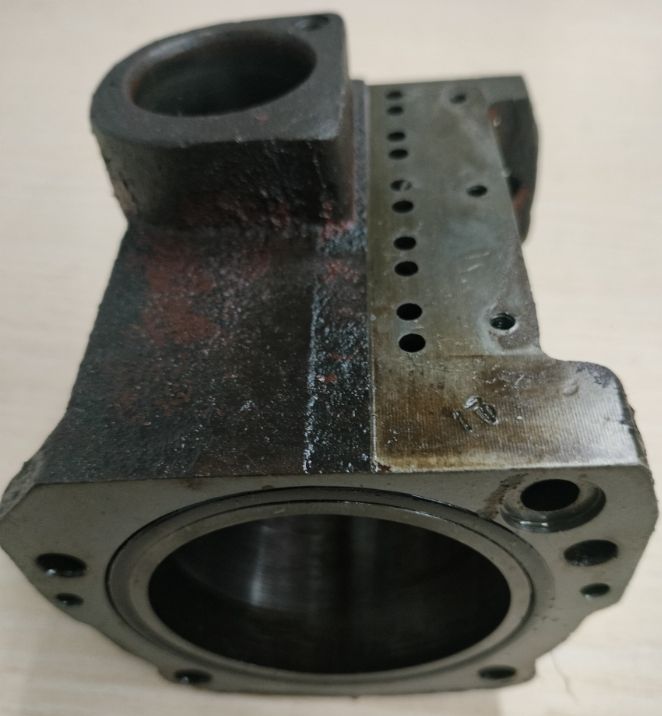

2НВР-5Д, корпус первой камеры (ступени) насоса.

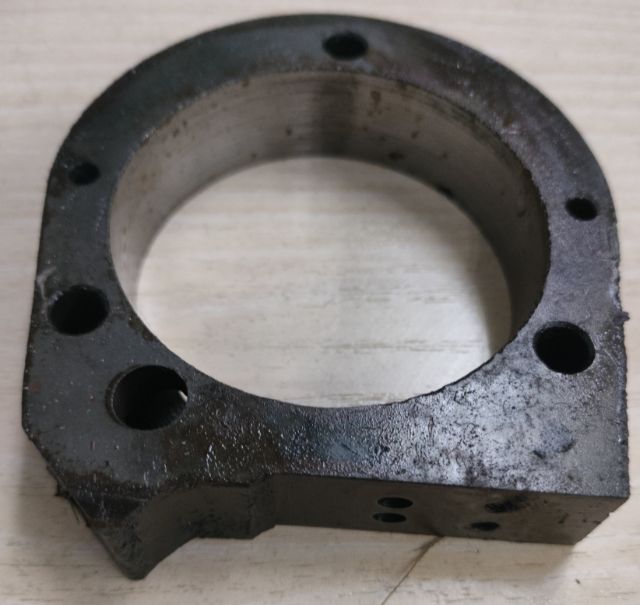

Фото 3.
2НВР-5Д, корпус второй (малой) камеры (ступени) насоса.
Фото 4.

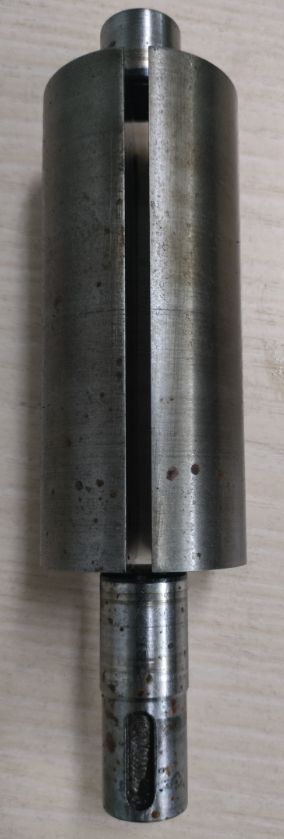

2НВР-5Д, ротор первой ступени (камеры) вакуумного насоса.

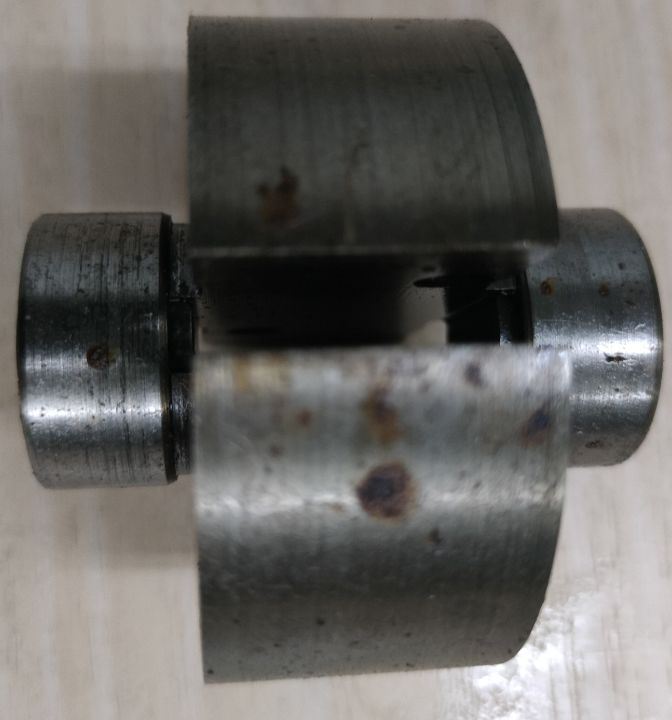

Фото 5.
2НВР-5Д, ротор второй ступени (камеры) насоса.
Фото 6.

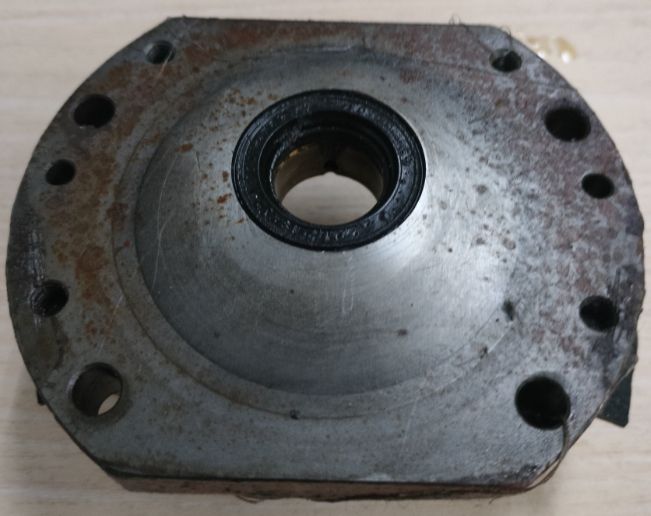

2НВР-5Д, крышка первичной камеры насоса с манжетой.
Фото 7.

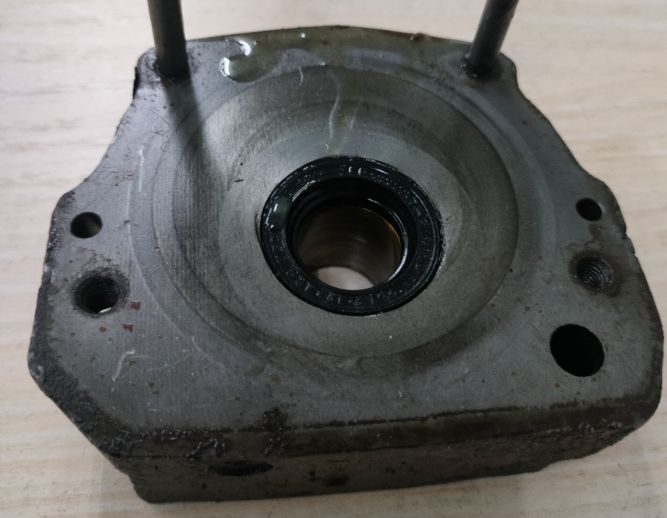

2НВР-5Д, промежуточная крышка первичной и вторичной камер (ступеней) вакуумного насоса с манжетой.
Фото 8.

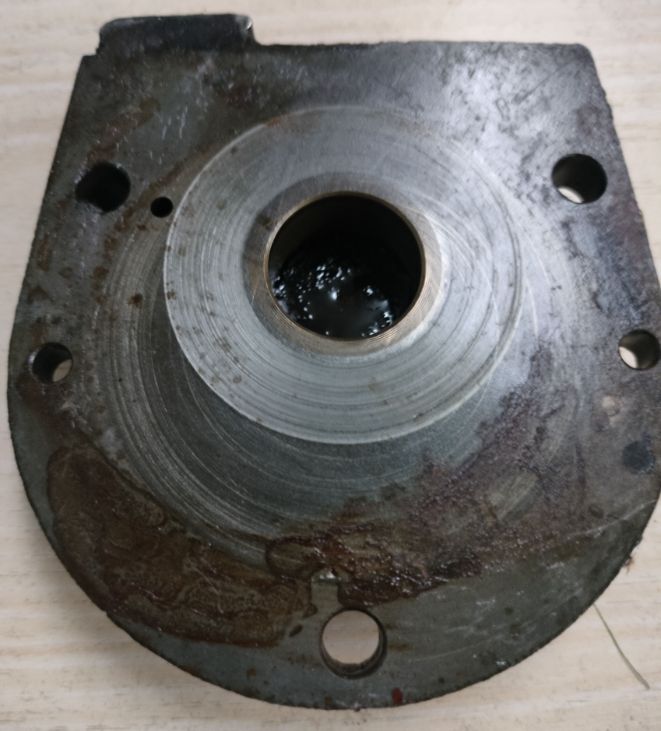

2НВР-5Д, крышка вторичной ступени (камеры) насоса.
Фото 9.

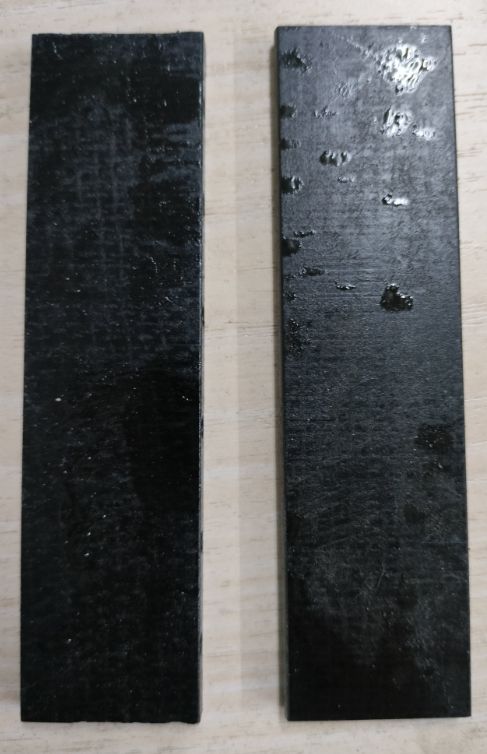

2НВР-5Д, комплект лопаток (пластинок) ротора первичной ступени насоса.

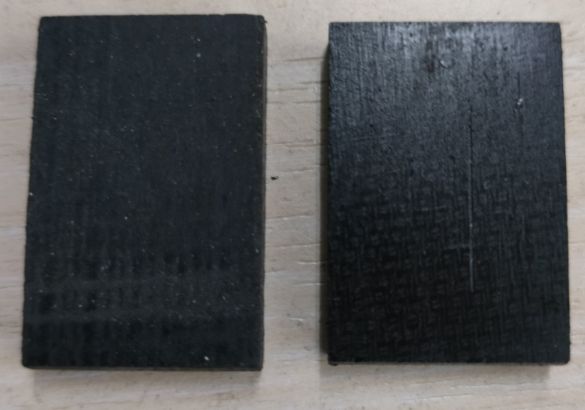

Фото 10.
2НВР-5Д, комплект лопаток (пластинок) ротора вторичной слупени (камеры) насоса.

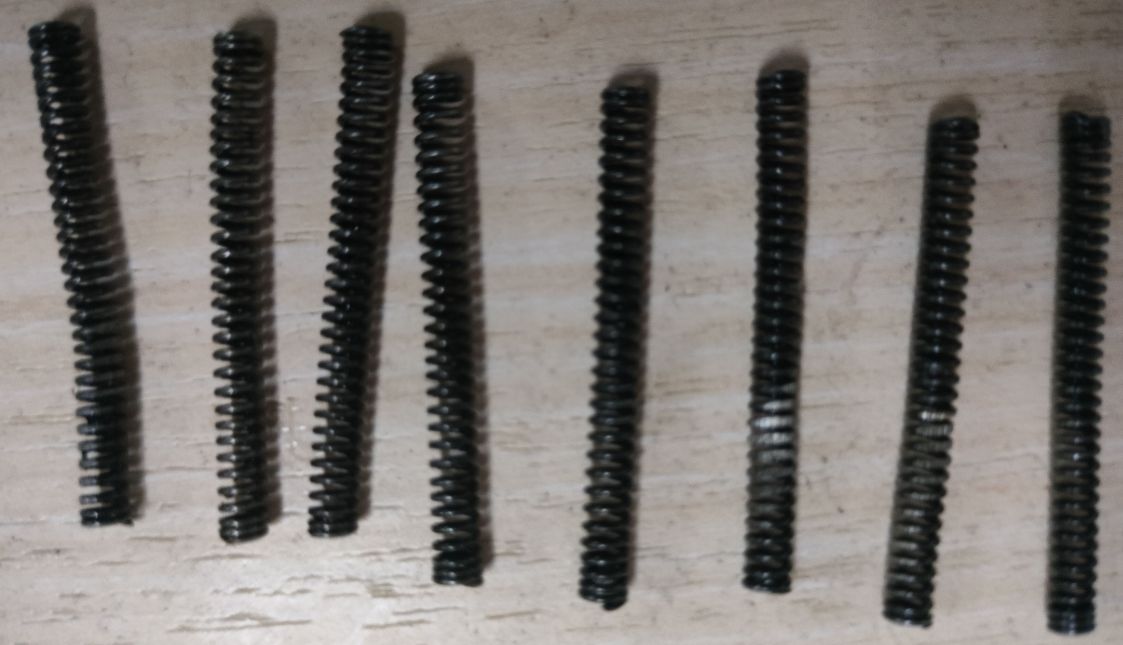

Фото 11.
2НВР-5Д. Комплект пружин для первичной и вторичной камер (ступеней) вакуумного насоса.
Фото 12.

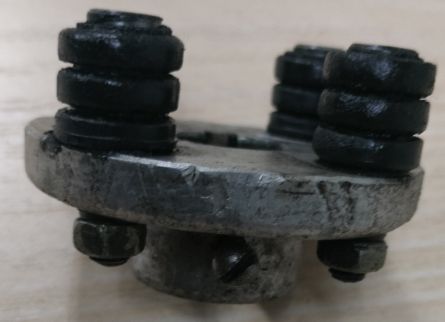

2НВР-5Д, полумуфта механизма насоса.
