Сперва, опишем конструкцию вакуумного насоса DS602, его технические характеристики, область применения данного насоса.
Ротационно-лопастной насос Agilent DS602 — это надежный насос для самого требовательного промышленного и научного использования. Этот вакуумный насос популярен для вакуумной сушки в вакуумных печах объемом более 0,3 кубических метров или в нескольких печах, соединенных коллектором.
Пластинчато-роторные насосы — это экономичные, мощные насосы для промышленного применения или там, где нет риска загрязнения нефтяными углеводородами.
В применяется вакуумное масло, которое необходимо периодически менять.
Насос DS602 разработан для удовлетворения строгих требований промышленных и научных применений и популярен для больших вакуумных печей объемом более 0,3 кубических метра.

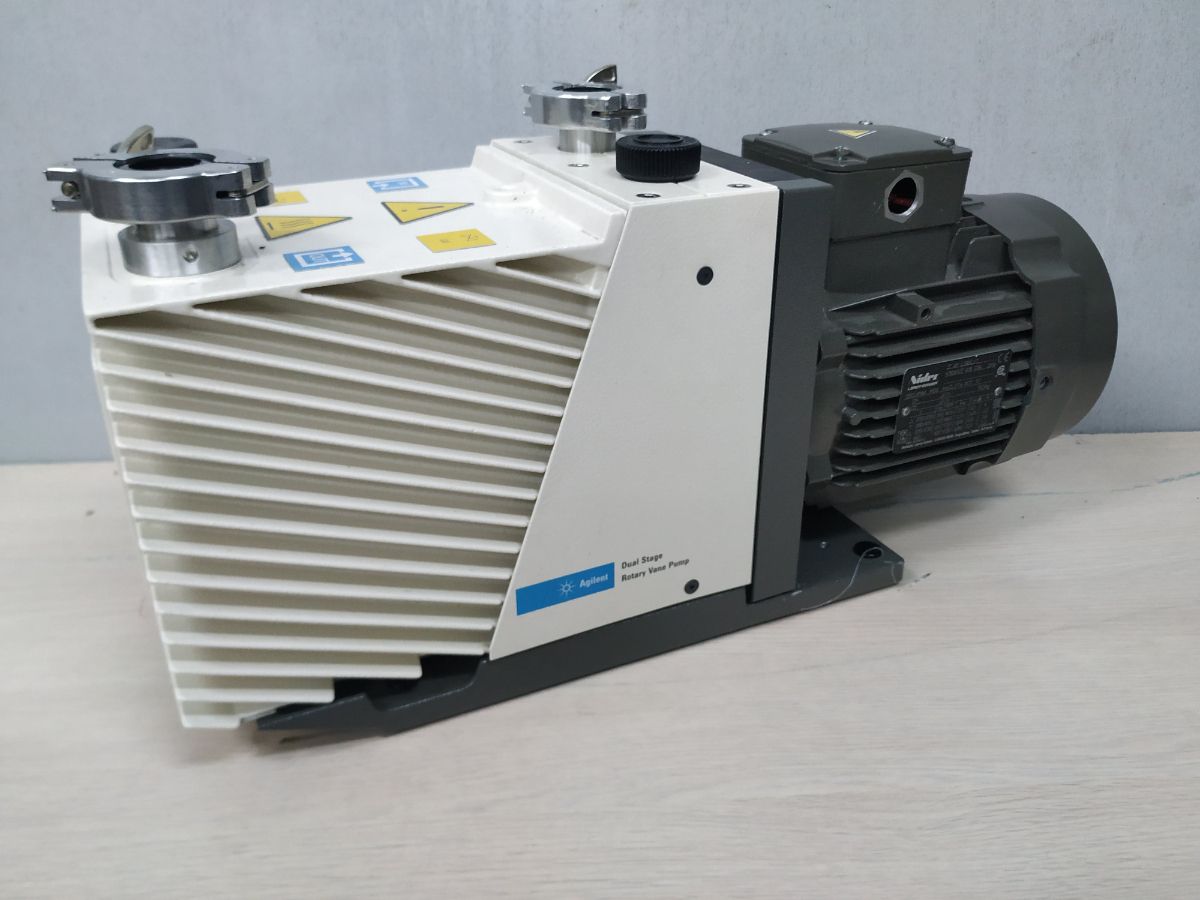

Двухступенчатый пластинчато-роторный вакуумный насос DS602, обеспечивающий высокую производительность и стабильность работы.
Используемые для легких газов, они обеспечивают низкий уровень шума с минимальным обратным потоком масла и имеют длительный срок службы.
Скорость откачки 0,48 кубических метров в минуту или 8 литров в секунду.
Пластинчатый насос DS-602 имеет простую и надежную конструкцию
Проверенные на практике пластинчато-роторные насосы обеспечивают отличные вакуумные характеристики.
Стандарты качества и производства компании Agilent гарантируют, что пластинчато-роторный насос DS602 обеспечивает высокую
стабильность перекачивания легких газов, низкий уровень шума, минимальный обратный поток масла и длительный срок службы.
Соответствует требованиям CE, все двигатели насосов одобрены UL и CSA.
Принудительная циркуляция масла
Специальный шестеренчатый насос с циркуляцией масла обеспечивает эффективную и надежную смазку насоса при атмосферном давлении во всем рабочем диапазоне вакуума.
Двухступенчатый насос
Двухступенчатая конструкция обеспечивает работу при низком давлении 10 -3 мбар, низкой рабочей температуре, минимальном обратном потоке при низком давлении, хорошей эффективности откачки и газовом балласте в области высокого давления 10 -3 мбар.
Газобалластный клапан
Открытие этого клапана нагнетает воздух во вторую ступень насоса. Это действие увеличивает температуру модуля, что облегчает дегазацию и очистку водяного пара или других конденсирующихся продуктов из рабочей жидкости насоса DS 602.
Встроенный масляный отражатель
Эта функция сводит к минимуму образование масляного тумана на выходе насоса. Помимо резкого снижения расхода масла в течение длительных периодов
эксплуатации, это приводит к уменьшению загрязнения воздуха, ограничивая воздействие на окружающую среду.
Принудительная вентиляция воздуха
Охлаждающий вентилятор между двигателем и насосом уменьшает рабочую температуру корпуса насоса, а в последствии механизма и рабочей жидкости вакуумного насоса, снижает парциальное давление паров масла, сводит к минимуму обратный поток масла и загрязнение вакуумной системы.
Технические характеристики вакуумного насоса DS602 компании Agilent
| Тип насоса | маслоуплотняемый, роторно-лопастной |
| Скорость откачки | 8 литров в секунду |
| Предельное парциальное давление | 10 -4 мбар |
| Предельное полное давление | 2 x 10 -3 мбар |
| Предельное полное давление с газобалластом | 1 x 10 -2 мбар |
| Устойчивость к водяному пару | 30 мбар |
| Емкость масла мин/макс | 0,5 – 1 литр |
| Входное соединение | NW25 |
| Выхлопное соединение | NW25 |
|
Двигатель |
Поставляется с 1-фазным двигателем (100-120) или (200-240) В переменного тока 50/60 Гц (поставляется с электропроводкой для высокого напряжения, если не указано иное) . |
|
Вес |
35 кг |
Общие области применения пластинчато-роторного насоса DS 602: аналитические приборы, масс-спектрометрия, электронные микроскопы, обнаружение утечек, промышленные вакуумные процессы, физика высоких энергий, исследовательские лаборатории.
Теперь о ремонте вакуумного насоса Agilent DS602.

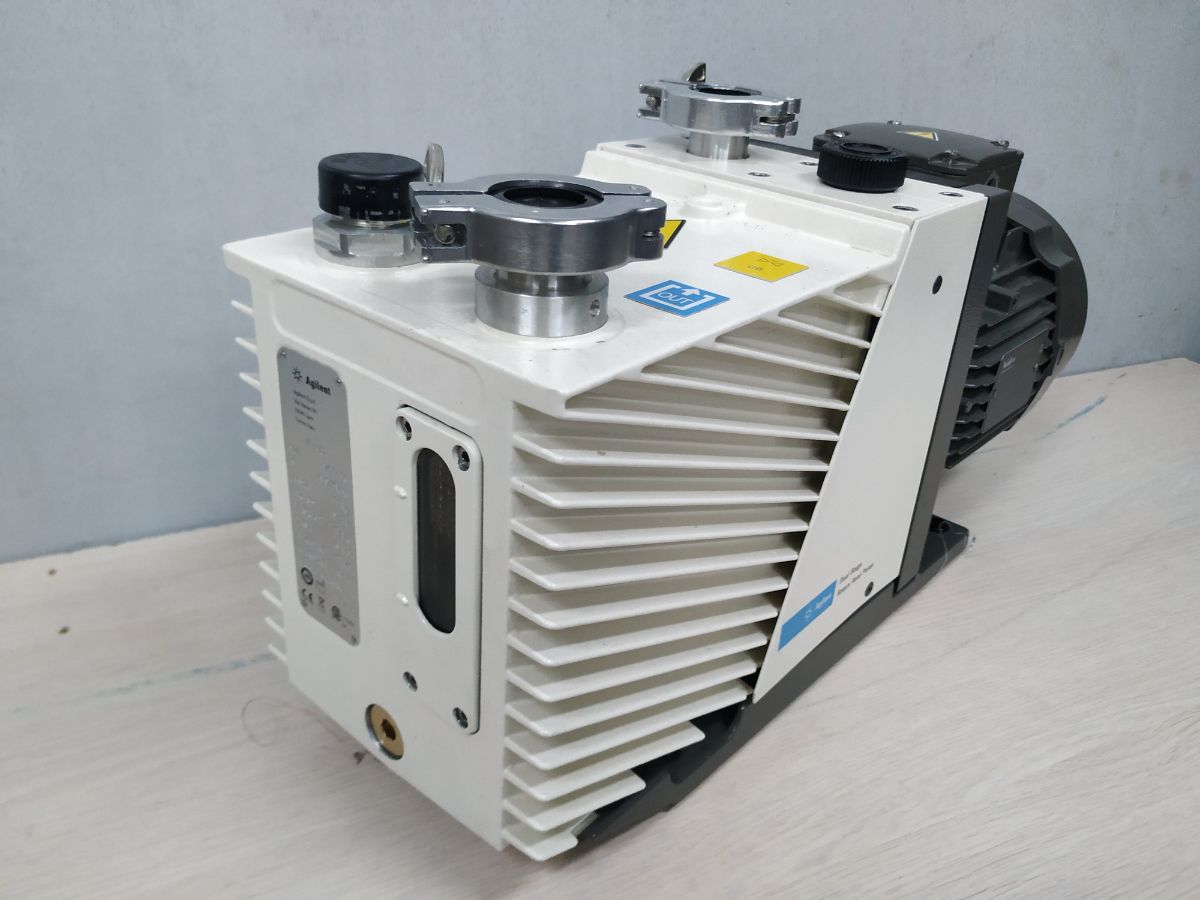

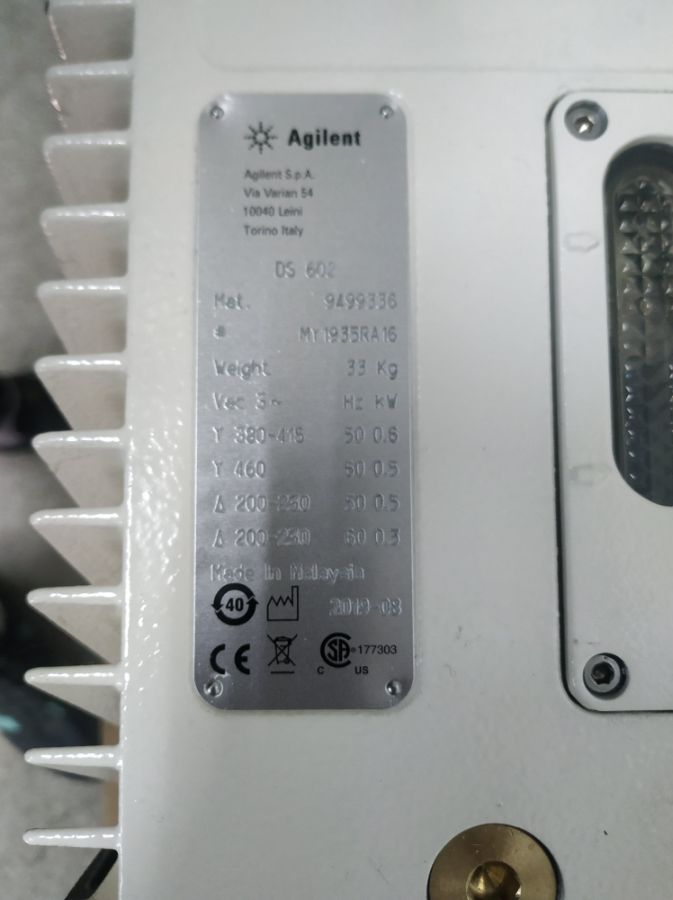

В наш сервистый центр поступил насос DS-602. Насос не обеспечивал номинальные технические характеристики, а именно, предельное остаточное давление которое создавал насос было 2.0 мВ, измеряемое лампой ПМТ-2, вакуумметром ВИТ-2, скорость откачки составляла примерно 60% от номинальной.

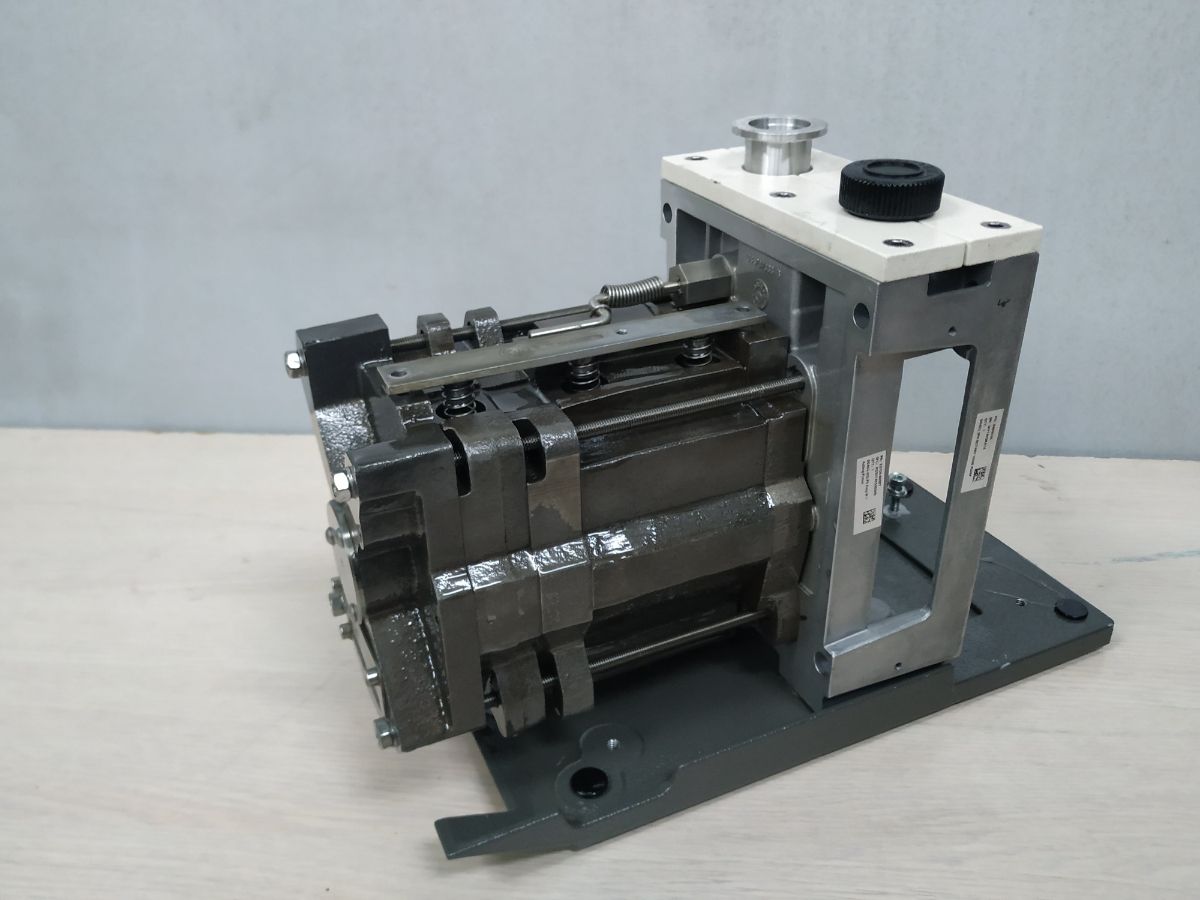

Механизм вакуумного насоса DS602 в собранном состоянии. На первом этапе ремонта насоса снимается передняя часть корпуса насоса, отсоединяется двигатель.

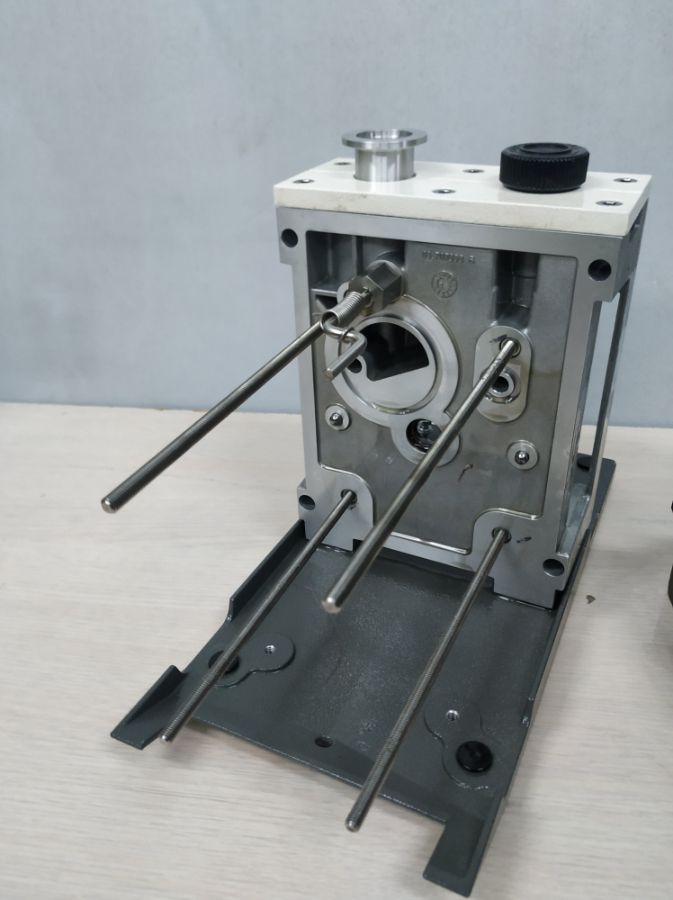

Стойка вакуумного насоса со снятым механизмом. На этом этапе ремонта насоса вакуумного, проводится осмотр стойки насоса, для определения наличия каких-либо механических повреждений. Если такие повреждения будут иметь место, то необходимо будет их устранить в ходе проведения ремонтных работ при помощи механической обработки.

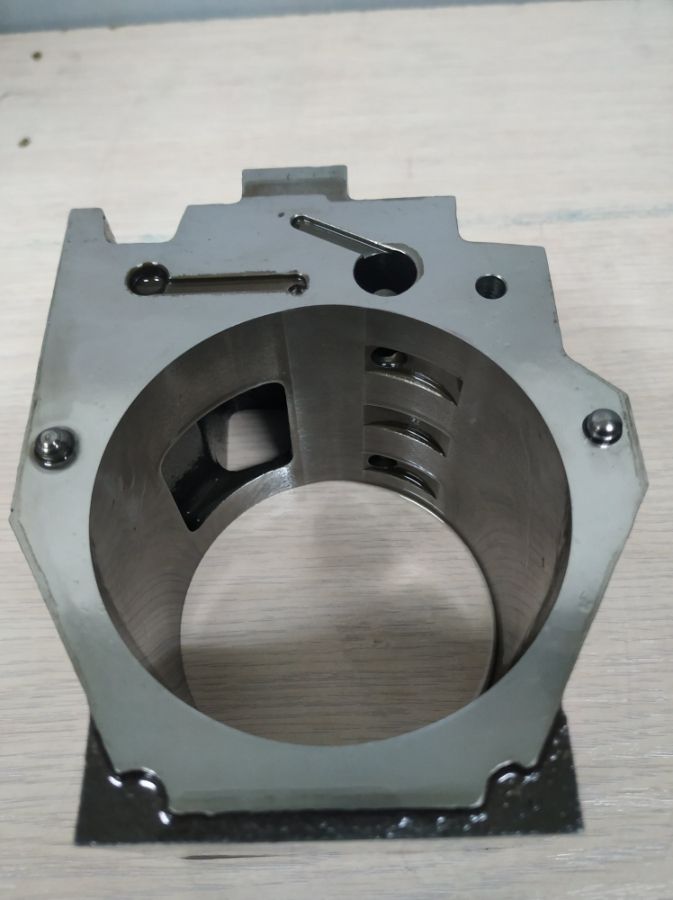

Первичная ступень насоса DS602 компании Agilent. В данном случае следы износа отсутствуют, нет необходимости ремонта или восстановления данной детали.

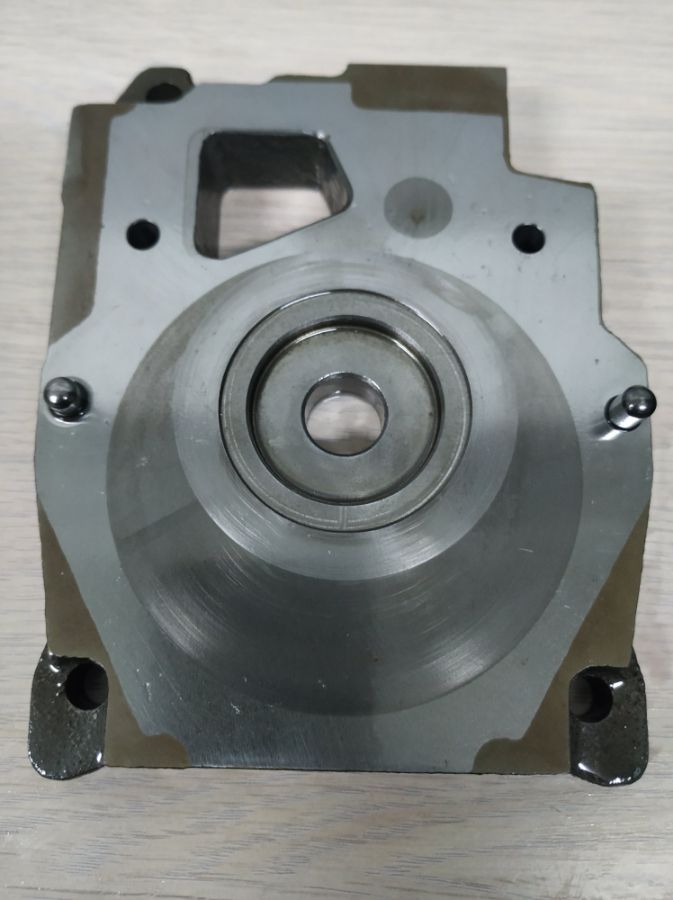

Крышка первичной ступени насоса вакуумного DS 602 компании Agilent

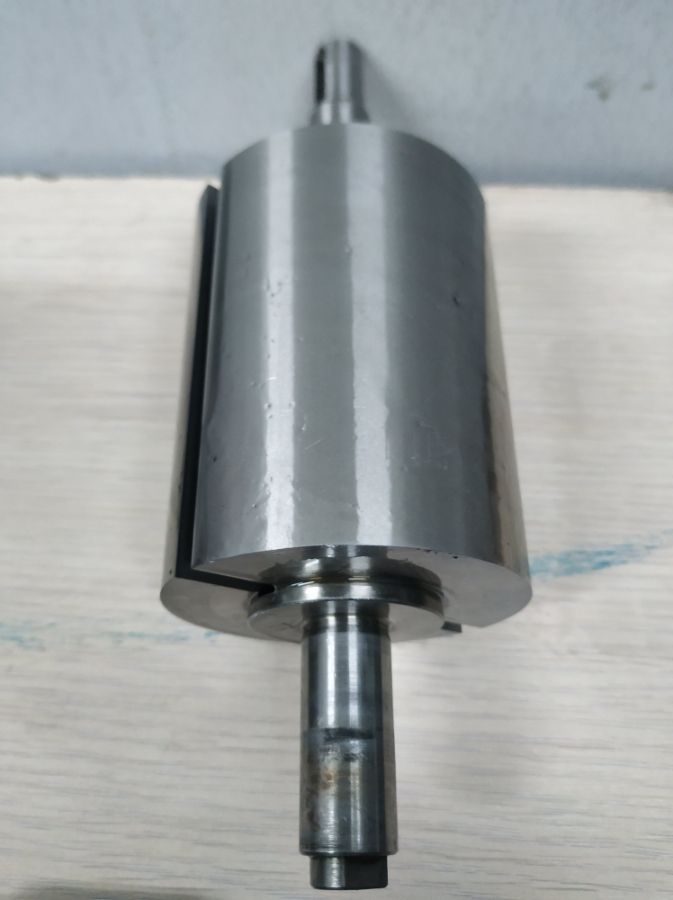

Ротор первичной ступени насоса износа поверхности не наблюдается - какие-либо восстановительные или ремонтные работы проводить не требуется.

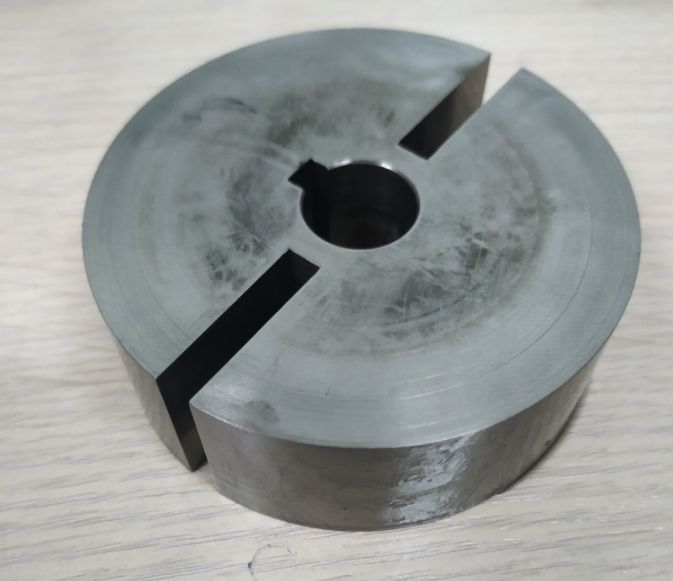

Ротор второй ступени
насоса DS602 компании Agilent

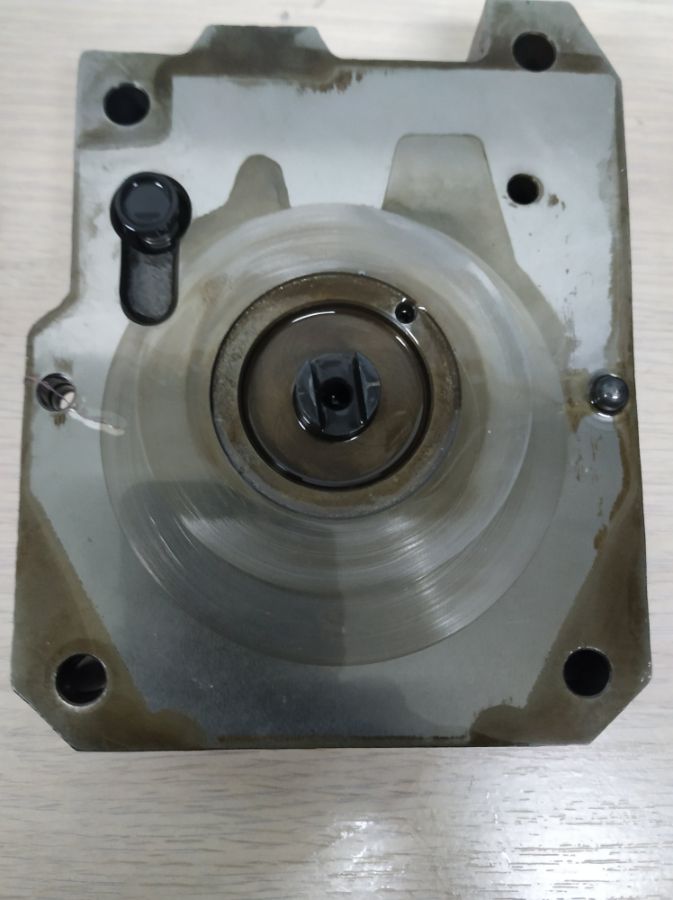

Крышка второй ступени вакуумного насоса DS-602 с установленным в ней клапаном газобалластного устройства.

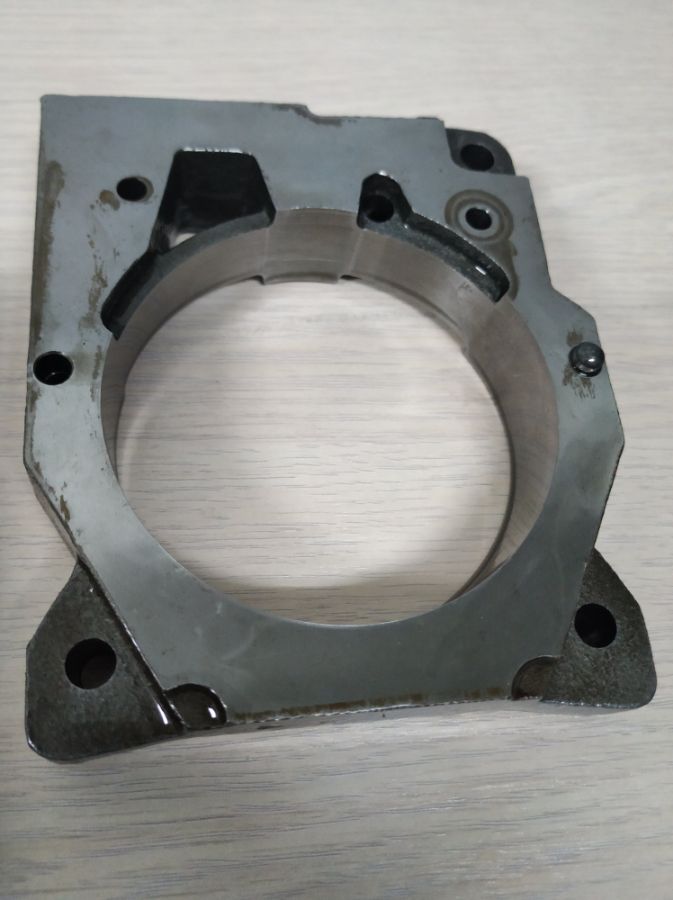

Цилиндр второй ступени насоса DS602 компании Agilent. На внутренней поверхности цилиндра наблюдаются небольшие задиры и царапины, что требует обязательного ремонта данной детали, необходимости ее восстановление.

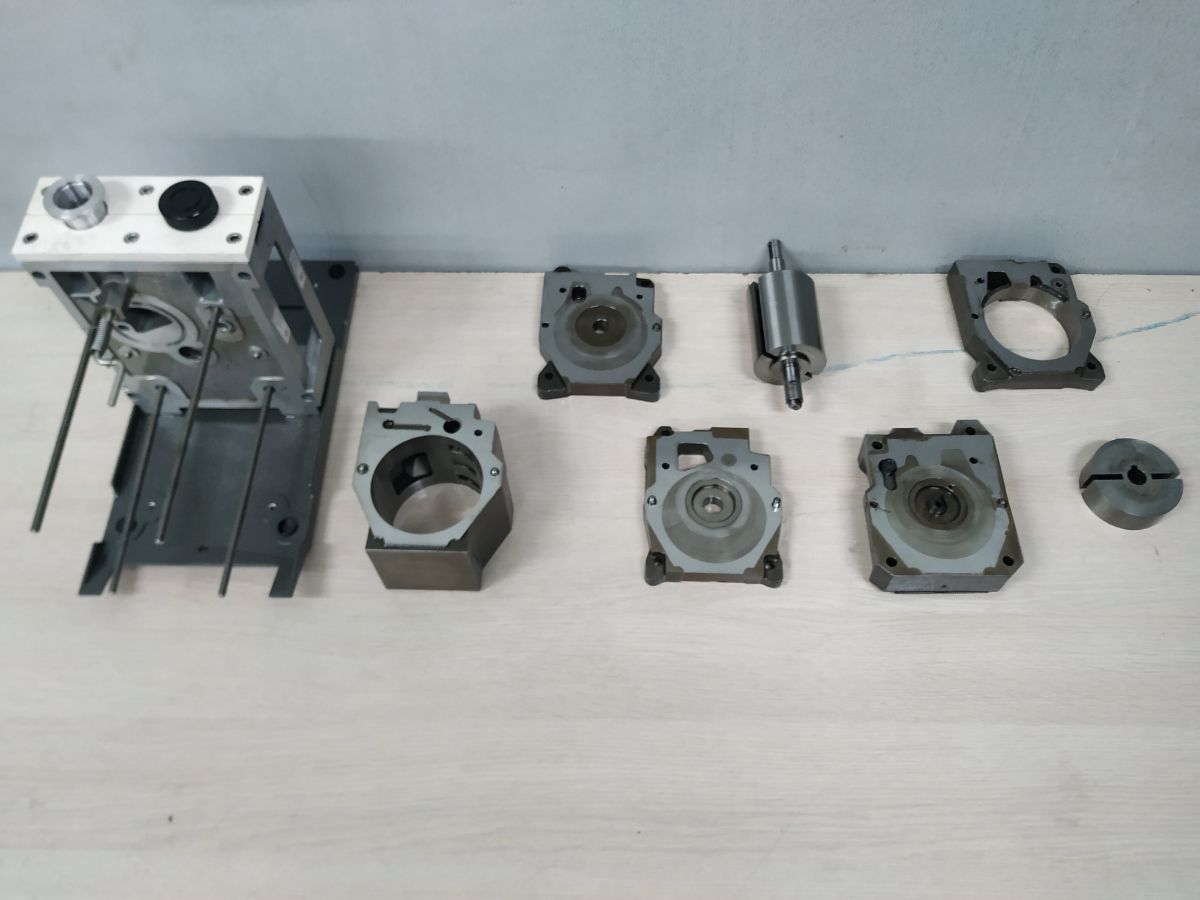

Механизм насоса DS602 компании Agilent в разобранном состоянии.
